Корпус разъема 12 контактов. Требуется фиксатор W12S и контакты
У поставщика
ПроизводительTE connectivity
У поставщиков
177 шт.
Норм. уп.: 200
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт352,79 ₽
Сумма705,58 ₽
+ доплата 490,00 ₽
В наличии177 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 2 штюрлицам и ИП
от 7 — 332,52 ₽ (−6%)
Заказ со склада «Склад 13» с этой позицией — 705,58 ₽. До заказа без доплаты не хватает 16 594,42 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
2 шт · Склад 13 · 705,58 ₽
Описание

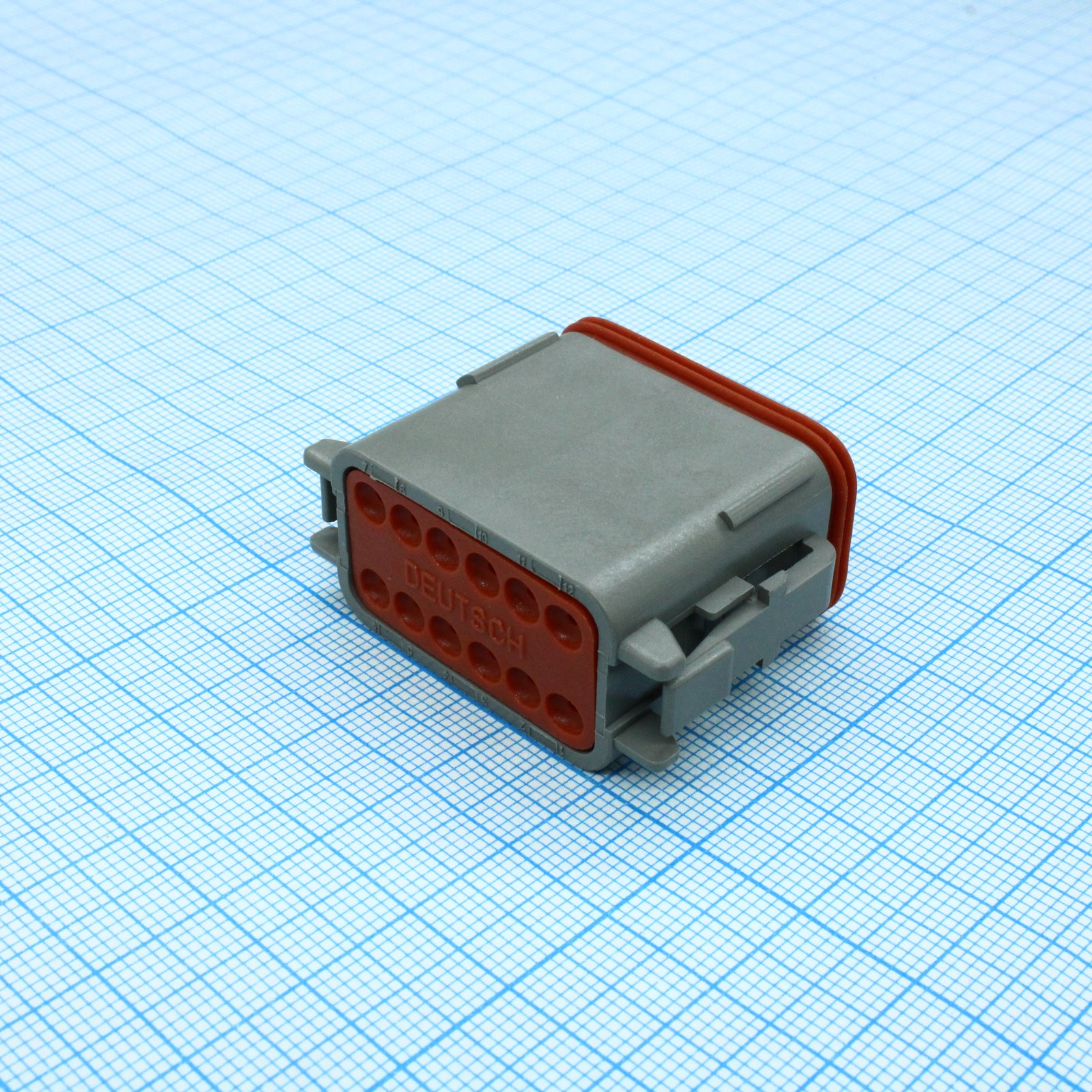

Корпус разъема DT06-12SA от TE Connectivity — это 12-контактная вилка серии DT. Двухрядный пластиковый корпус рассчитан на работу с обжатыми контактами DT Series и проводами диаметром от 1,35 до 3,05 мм. Используется в автомобильной электронике и промышленной автоматике для создания герметичных соединений.
Технические характеристики
| Дата | 22NOV2021 |
| Серия | DT Series |
| Ревизия | A |
| Color gray | DT06-12SA-XXXX |
| Color black | DT06-12SB-XXXX |
| Color brown | DT06-12SD-XXXX |
| Color green | DT06-12SC-XXXX |
| Описание | 12 Way Plug, Standard Seal |
| Материал крышки | PA66 GF15 |
| Product spec | 108-151009 |
| Тип монтажа | cable/wire plug |
| Application spec | 114-151009 |
| Cap type options | Short Cap, Long Cap |
| Чертеж заказчика | 0425-015-0000 |
| Dimension alt in | .716 in |
| Dimension alt mm | 18.19 mm |
| Материал корпуса | PA66 GF15 |
| Описание | Automotive Connectors SZ 16 DT 12 WAY PLUG |
| Key arrangement a | DT06-12SA-XXXX |
| Key arrangement b | DT06-12SB-XXXX |
| Key arrangement c | DT06-12SC-XXXX |
| Key arrangement d | DT06-12SD-XXXX |
| Mating receptacle | DT04-12PX-XXXX |
| Seal type options | Standard Seal, Extra Thin Seal, E-Seal, Blocked Seal |
| Dimension width in | .820 in |
| Ширина мм | 20.83 mm |
| Число контактов | 12 |
| Dimension height in | 1.218 in |
| Высота мм | 30.92 mm |
| Dimension length in | 1.597 in |
| Длина (мм) | 40.56 mm |
| Front seal material | VMQ (Red-Orange) |
| Dimension alt cap in | 1.268 in |
| Dimension alt cap mm | 32.21 mm |
| Secondary wedge lock | W12S-XXXX |
| Contact wire range awg | 14-20 AWG |
| Contact wire range mm2 | 2.5-0.5 mm2 |
| Dimension front seal in | 1.701 in |
| Dimension front seal mm | 43.21 mm |
| Grommet material e seal | VMQ (Burnt Red) |
| Grommet material n seal | VMQ (Red-Orange) |
| Тип упаковки | Bulk (россыпь) |
| Grommet material blocked | VMQ (Red-Orange) |
| Описание (англ.) | HOUSING, PLUG, DUAL ROW, 12 WAY, PLASTIC; Product Range:DT Series; Gender:Plug; No. of Positions:12Ways; Pitch Spacing:-; For Use With:DT Series Socket Contacts; Cable Diameter Max:3.05mm; Cable Diameter Min:1.35mm; No. of Rows:2Rows |
| Insulation od standard seal in | .088-.145 in |
| Insulation od standard seal mm | 2.23-3.68 mm |
| Insulation od extra thin seal in | .053-.120 in |
| Insulation od extra thin seal mm | 1.35-3.05 mm |
