Корпус разъема 3 контакта монтаж на кабель автомобильного применения, требуются контакты
У поставщика
ПроизводительTE connectivity
У поставщиков
99 шт.
Норм. уп.: 200
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт132,05 ₽
Сумма1 320,50 ₽
+ доплата 490,00 ₽
В наличии99 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 10 штюрлицам и ИП
от 17 — 123,14 ₽ (−7%)
Заказ со склада «Склад 13» с этой позицией — 1 320,50 ₽. До заказа без доплаты не хватает 15 979,50 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
10 шт · Склад 13 · 1 320,50 ₽
Описание

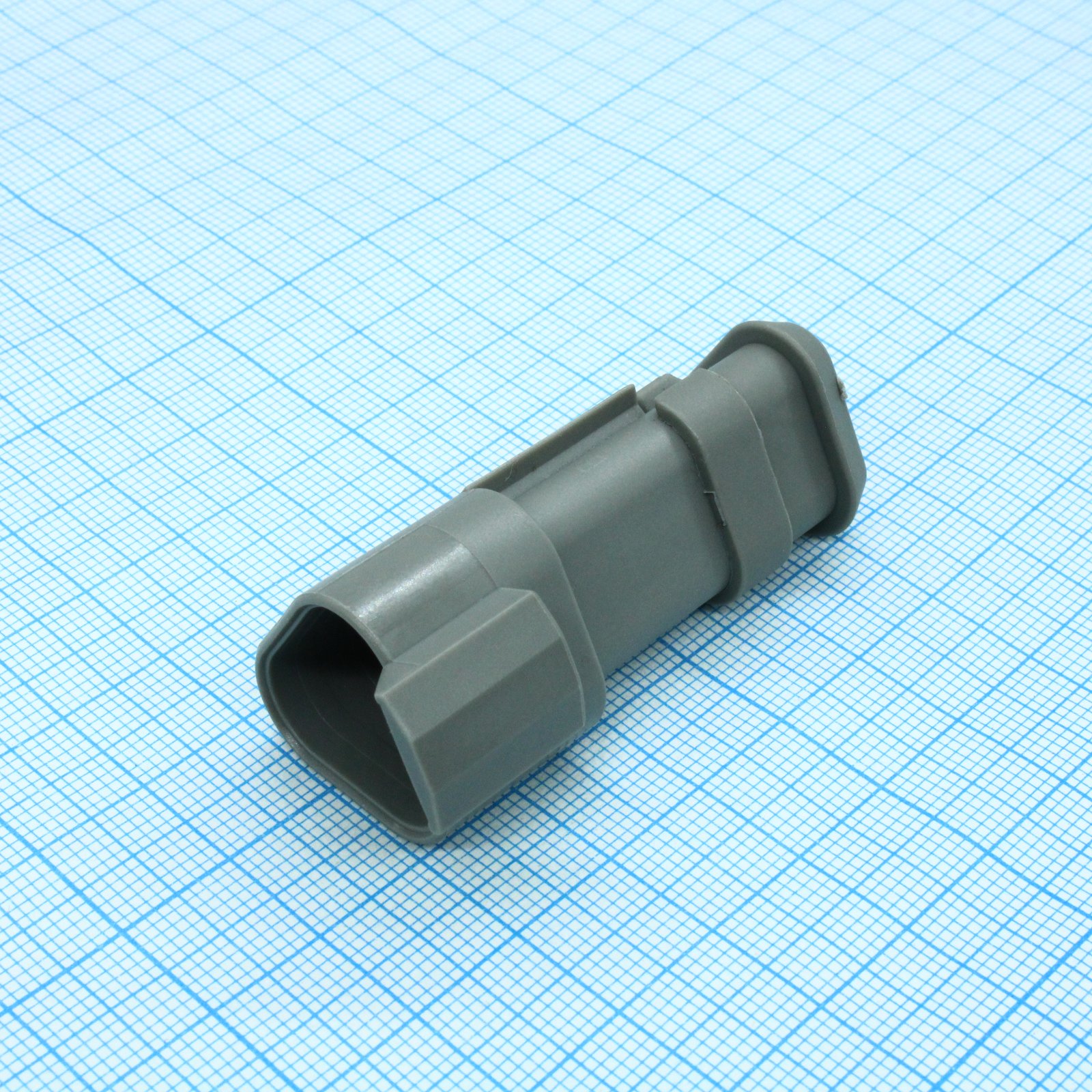

Корпус разъема DT04-3P-E008 от TE Connectivity рассчитан на 3 контакта и устанавливается на кабель. Выполнен в форм-факторе розетки (RCP), для монтажа требуются обжимные контакты, приобретаемые отдельно. Компонент поставляется россыпью и предназначен для использования в автомобильной электронике и других системах с повышенными требованиями к надежности соединений.
Технические характеристики
| Ширина | 21.14 mm |
| Рисунок | 2 |
| Высота | 24.71 mm |
| Серия | DT |
| Тип колпачка | SHORT CAP |
| Тип монтажа | кабель |
| Ревизия | A |
| Тип герметизации | E-SEAL |
| Артикул | DT04-3P-E008 |
| Материал крышки | PA66 GF15 |
| Цвет корпуса | Серый |
| Материал уплотнения | N-SEAL: ORANGE-RED, E-SEAL: BURNT RED |
| Тип разъема | 3 Way Receptacle |
| Length figure1 | 43.28 mm |
| Length figure2 | 44.65 mm |
| Length figure3 | 55.40 mm |
| Te internal pn | DT04-3P-E008 |
| Диапазон проводов AWG | 14-20 AWG |
| Сечение провода мм2 | 2.5-0.5 mm² |
| Материал втулки | VMQ |
| Материал корпуса | PA66 GF15 |
| Ответный разъём | DT06-3S-XXXX |
| Описание | Automotive Connectors DT 3 WAY RECP SZ 16 |
| Число контактов | 3 |
| Length with long cap | 55.40 mm |
| Secondary wedge lock | W3P-XXXX |
| Length with short cap | 21.14 mm |
| Тип упаковки | Bulk (россыпь) |
| Insulation od standard seal | 2.23-3.68 mm |
| Описание (англ.) | Conn Housing RCP 3 POS Crimp ST Cable Mount Automotive Package |
| Insulation od extra thin seal | 1.35-3.05 mm |
