Резонатор кварцевый 16МГц 10PPM при +25°C, 20PPM при -40°С...+85°C
У поставщика
ПроизводительKDS
У поставщиков
39 шт.
Норм. уп.: 500
Цены поставщиков
Склад 13
В наличии:39 шт
Срок поставки: до недели
Норм. уп.: 500
Минимальная партия: 16 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 47,97 |
| от 42 | 44,05 |
| от 84 | 40,84 |
| от 168 | 38,43 |
| от 336 | 36,63 |
Описание

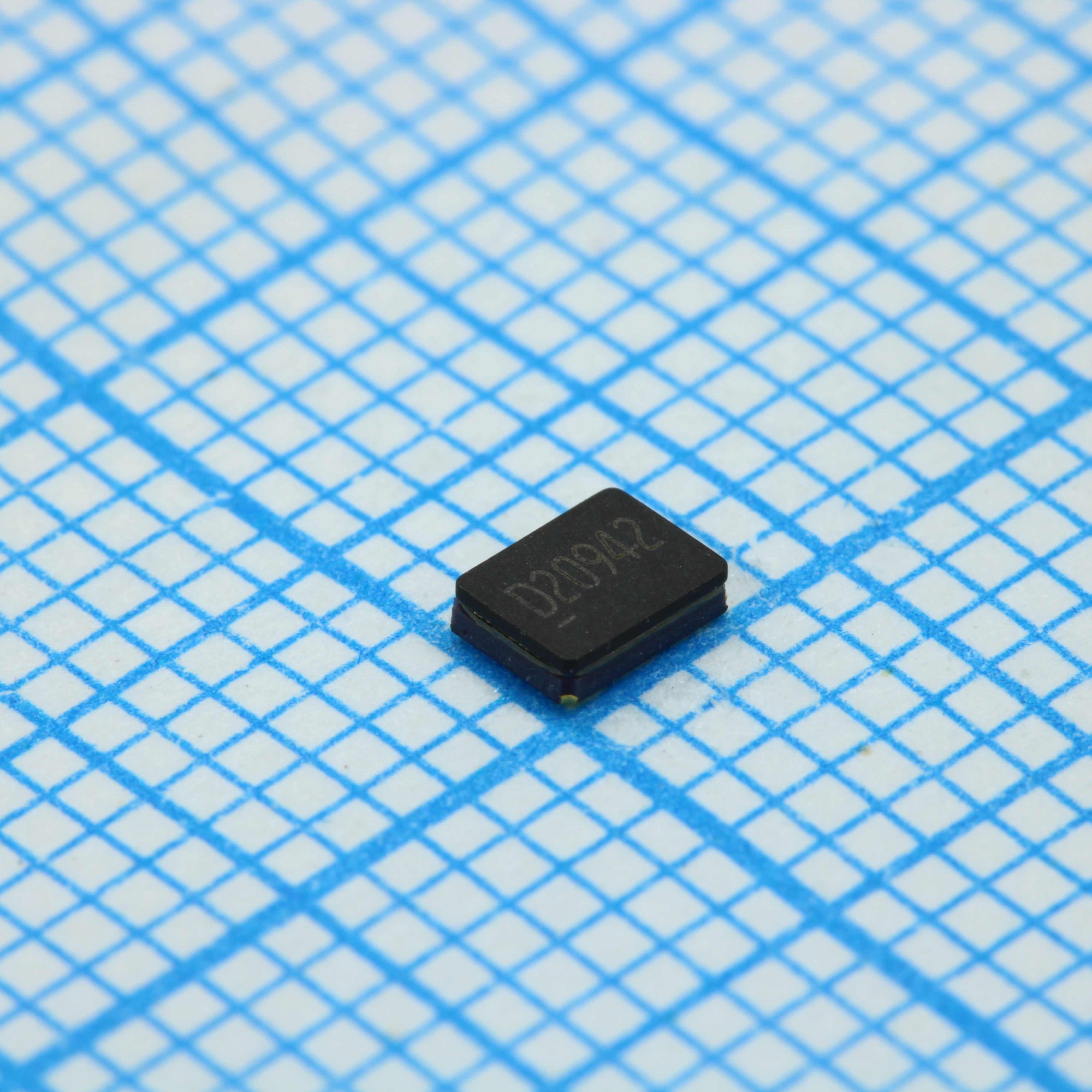

Кварцевый резонатор DSX221G от KDS на частоту 16 МГц. Отличается высокой стабильностью: отклонение всего 10 ppm при +25°C и до 20 ppm в рабочем диапазоне -40…+85°C. Выполнен в компактном корпусе QSMD 2.5x2.0x0.8 мм. Подходит для тактовой синхронизации в промышленной автоматике и бытовой электронике.
Технические характеристики
| RoHS | Соответствует |
| Тип | SMD Crystal Resonator |
| Старение | ±1×10^-6/year or ±3×10^-6/5 years available |
| Высота | 0.7mm (0.75mm typ) |
| Корпус | QSMD2.5x2.0x0.8 |
| AEC-Q200 | Соответствует |
| Тип монтажа | SMD |
| Частота | 16MHz |
| Размеры | 2.5±0.1 x 2.0±0.1 x 0.7 mm (height 0.75mm typ) |
| Уровень возбуждения | 10μW (200μW max.) |
| Артикул | DSX221G |
| Overtone order | Fundamental |
| Нагрузочная ёмкость | 8pF, 10pF, 12pF |
| Последовательное сопротивление | 80Ω max. (for 20-27MHz range) |
| Internal connections | #1 & #3 connected to quartz element, #2 & #4 GND connected or N.C. available |
| Тип упаковки | Tape |
| Recommended land pattern | 1.15mm |
| Диап. темп. хр. | -40 to +85°C |
| Frequency tolerance at 25C | ±20×10^-6 |
| Уровень чувствительности к влаге | LEVEL1 (IPC/JEDEC J-STD-033) |
| Temperature range requested | -40°C to +85°C |
| Описание (англ.) | DSX221G 16 MHZ, 10PPM@25C, 20PPM@-40+85C |
| Frequency tolerance requested | ±10ppm at +25°C |
| Frequency characteristics over temperature | ±30×10^-6 / -30 to +85°C (ref to 25°C) |
