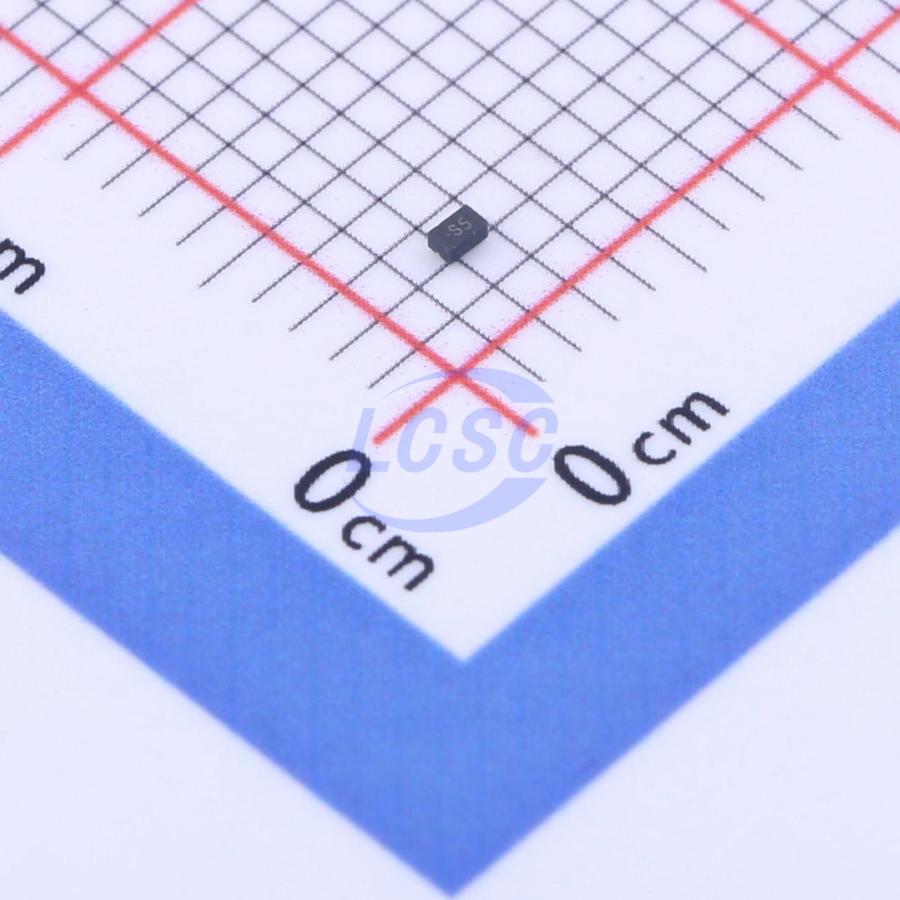

DSS70LED02
У поставщика
У поставщиков
9 990 шт.
Норм. уп.: 10000
Цены поставщиков
Склад 39
В наличии:9 990 шт.
Срок поставки: до недели
Норм. уп.: 10000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 0,61 |
Описание
DSS70LED02 — это светодиодный драйвер (LED-драйвер) от производителя JSCJ, предназначенный для питания и управления мощными светодиодными источниками света. Устройство обеспечивает стабильный выходной ток, что гарантирует равномерное свечение и продлевает срок службы светодиодов. Компонент оптимизирован для применения в осветительных приборах, где требуется высокая энергоэффективность и компактные размеры.
Технические характеристики
| Маркировка | S5 |
| Корпус | WBFBP-02C |
| Особенности | Low diode capacitance, Low forward voltage, Guard ring protected, High breakdown voltage |
| Тип монтажа | SMD |
| Размеры | A: 0.450-0.550mm; D: 0.950-1.050mm; E: 0.550-0.650mm; L: 0.250-0.350mm; B: 0.270-0.370mm; E: 0.555-0.655mm; A1: 0.010-0.100mm; D1: 0.470mm ref; E1: 0.420mm ref; L1: 0.030mm ref; L2: 0.370-0.470mm; L3: 0.040mm ref; B1: 0.250-0.350mm; E1: 0.230mm ref |
| Описание | Planar Schottky barrier diode with an integrated guard ring for stress protection |
| Артикул | DSS70LED02 |
| Применение | Ultra high-speed switching, Voltage clamping, Protection circuits, Mobile communication, digital (still) cameras, PDAs and PCMCIA cards |
| Лента и катушка | DFN/FBP(1.0x0.6) Tape and Reel |
| Предельные значения | Рассеиваемая мощность: 100mW; Dc reverse voltage: 70V; Диап. темп. хр.: -55~+150°C; Непрерывный прямой ток: 70mA; Диапазон темп. перехода: -40~+125°C; Термосопротивление переход-среда: 1000°C/W; Неповтор. импульсный ток: 100mA |
| Электрические характеристики | Емкость диода: Max: 2pF; Conditions: VR=0V, f=1MHz; Reverse current 70V: Max: 500nA; Conditions: VR=70V; Forward voltage 10mA: Max: 750mV; Conditions: IF=10mA; Forward voltage 15mA: Max: 1000mV; Conditions: IF=15mA; Continuous forward voltage: Max: 410mV; Conditions: IF=1mA; Continuous reverse current: Max: 100nA; Conditions: VR=50V |
