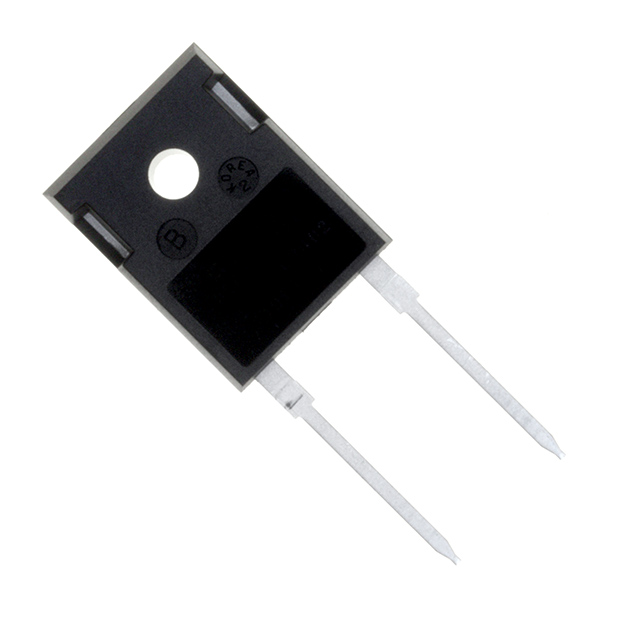

Диод DSEP30-12A
У поставщика
У поставщиков
820 шт.
Норм. уп.: 50
Цены поставщиков
Склад 12
В наличии:820 шт
Срок поставки: до недели
Норм. уп.: 50
Минимальная партия: 500 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 241,50 |
| от 50 | 241,50 |
Описание
Диод DSEP30-12A от IXYS — быстровосстанавливающийся выпрямитель в корпусе TO-247. Рассчитан на обратное напряжение до 1200 В и средний прямой ток 30 А, отличается мягким восстановлением. Применяется в импульсных источниках питания, преобразователях и промышленной автоматике.
Технические характеристики
| R thch | 0.25K/W |
| R thjc | 0.9K/W |
| Вес | 6g |
| Корпус | TO-247 |
| I rm 25c | 8.5A |
| Тип монтажа | THT |
| Q rr typ | not specified in table, see graph |
| T op max | 150°C |
| T op min | -55°C |
| T rr 25c | 60ns |
| T vj max | 175°C |
| Макс. VRRM | 1200V |
| Vrsm max | 1200V |
| I fav max | 30A |
| I fsm max | 200A |
| I rm 100c | 13A |
| P tot 25c | 165W |
| R f slope | 16mΩ |
| T rr 100c | 170ns |
| T stg max | 150°C |
| T stg min | -55°C |
| V f0 175c | 1.12V |
| V rrm max | 1200V |
| V rsm max | 1200V |
| Тип устройства | High Performance Fast Recovery Diode |
| Артикул | DSEP30-12A |
| Производитель | IXYS |
| Корпус | TO-247AD |
| C j 600v 1mhz | 12pF |
| I r 25c 1200v | 250µA |
| Soft recovery | Да |
| Тип компонента | Fast Recovery Diode |
| I r 150c 1200v | 1mA |
| Соотв. RoHS | Да |
| Момент затяжки | 0.8-1.2Nm |
| V f typ 25c 30a | 2.74V |
| V f typ 25c 60a | 3.27V |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -55°C |
| V f typ 150c 30a | 1.79V |
| V f typ 150c 60a | 2.30V |
| Тип диода | быстродействующий диод |
| I rms per terminal | 70A |
| Mounting force max | 120N |
| Mounting force min | 20N |
| Габаритные размеры | S: 6.14mm; A max: 5.30mm; A min: 4.70mm; B max: 1.40mm; B min: 0.99mm; C max: 0.89mm; C min: 0.38mm; D max: 21.45mm; D min: 20.79mm; E max: 16.24mm; E min: 15.48mm; L max: 20.30mm; L min: 19.80mm; Q max: 6.19mm; Мин. заряд: 5.38mm; A1 max: 2.59mm; A1 min: 2.21mm; A2 max: 2.49mm; A2 min: 1.50mm; B2 max: 2.39mm; B2 min: 1.65mm; B4 max: 3.43mm; B4 min: 2.59mm; D1 min: 13.07mm; D2 max: 1.35mm; D2 min: 0.51mm; E1 min: 13.45mm; E2 max: 5.48mm; E2 min: 4.31mm; L1 max: 4.49mm; P1 max: 7.39mm; E pitch: 10.92mm; P dia max: 3.65mm; P dia min: 3.55mm |
| Температура эксплуатации макс. | 150°C |
| Температура эксплуатации мин. | -55°C |
| Макс. момент затяжки | 1.2Nm |
| Mounting torque min | 0.8Nm |
| Rf slope resistance | 16mΩ |
| Vf0 threshold voltage | 1.12V |
| Recovery charge dynamic | see graph |
| Ifav avg forward current | 30A |
| Mounting force with clip | 20-120N |
| Temp virtual junction max | 175°C |
| Temp virtual junction min | -55°C |
| Peak forward voltage dynamic | see graph |
| Irms rms current per terminal | 70A |
| Ifsm max forward surge current | 200A |
| Vf forward voltage if 30a tj 25c | 2.74V |
| Vf forward voltage if 60a tj 25c | 3.27V |
| Ptot max power dissipation tc 25c | 165W |
| Vf forward voltage if 30a tj 150c | 1.79V |
| Vf forward voltage if 60a tj 150c | 2.30V |
| Equivalent circuit simulation r0 max | 13.4mΩ |
| Equivalent circuit simulation v0 max | 1.12V |
| Ir reverse current max vr 1200v tj 25c | 250µA |
| Ir reverse current max vr 1200v tj 150c | 1mA |
| Rch thermal resistance case to heatsink | 0.25K/W |
| Rjc thermal resistance junction to case | 0.9K/W |
| Ro0 max slope resistance equivalent circuit | 13.4mΩ |
| Transient thermal impedance zthjc constants | R1: 0.030K/W; R2: 0.080K/W; R3: 0.300K/W; R4: 0.490K/W; T1: 0.001s; T2: 0.030s; T3: 0.006s; T4: 0.060s |
| V0 max threshold voltage equivalent circuit | 1.12V |
| Cj junction capacitance vr 600v f 1mhz tj 25c | 12pF |
| Trr reverse recovery time if 30a vr 600v tj 25c | 60ns |
| Trr reverse recovery time if 30a vr 600v tj 100c | 170ns |
| Irm max reverse recovery current if 30a vr 600v tj 25c | 8.5A |
| Irm max reverse recovery current if 30a vr 600v tj 100c | 13A |
