Диод выпрямительный общего применения 1200В 52А
У поставщика
ПроизводительLITTELFUSE
У поставщиков
419 шт.
Норм. уп.: 30
Цены поставщиков
Склад 13
В наличии:419 шт
Срок поставки: до недели
Норм. уп.: 30
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 292,40 |
| от 15 | 276,84 |
| от 30 | 264,48 |
| от 60 | 253,62 |
| от 120 | 246,28 |
Описание

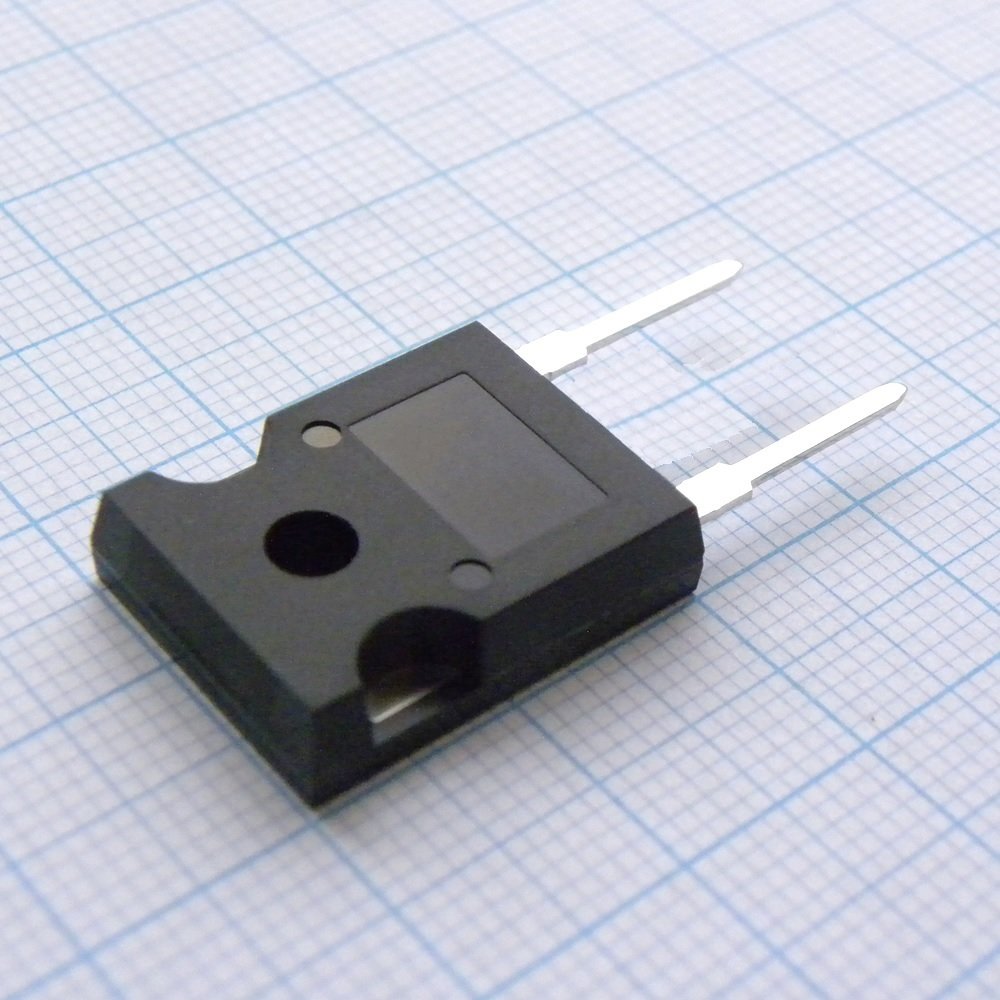

Диод выпрямительный общего применения DSEI60-12A от LITTELFUSE. Рассчитан на напряжение до 1200 В и прямой ток 52 А. Подходит для использования в импульсных источниках питания и силовых преобразователях промышленной автоматики.
Технические характеристики
| C | 0.05uH |
| I²t | 1250A2s |
| I f | 60A |
| I r | 2.2mA |
| R f | 8.3mOhm |
| V f | 2.0V |
| V r | 540V |
| I rm | 32A |
| T rr | 40ns |
| T vj | -40...+150°C |
| Тип | Fast Recovery Epitaxial Diode (FRED) |
| V f0 | 1.65V |
| Di dt | 200A/us |
| Ток I_FSM | 500A |
| P tot | 189W |
| T stg | -40...+150°C |
| T vjm | -40...+150°C |
| VRRM | 1200V |
| V rsm | 1200V |
| I favm | 52A |
| I frms | 100A |
| R thck | 0.25K/W |
| R thja | 35K/W |
| R thjc | 0.66K/W |
| Серия | DSEI 60 |
| Вес | 6g |
| I r max | 14mA |
| Корпус | TO-247 AD |
| V f max | 2.55V |
| I rm max | 36A |
| Тип монтажа | THT |
| T rr max | 60ns |
| I2t 8 3ms | 1200A2s |
| Размеры | A: 19.81-20.32mm; B: 20.80-21.46mm; C: 15.75-16.26mm; D: 3.55-3.65mm; E: 4.32-5.49mm; F: 5.4-6.2mm; G: 1.65-2.13mm; H: 4.5mm; J: 1.0-1.4mm; K: 10.8-11.0mm; L: 4.7-5.3mm; M: 0.4-0.8mm; N: 2.2-2.54mm |
| I fsm 8 3ms | 540A |
| Артикул | DSEI 60-12A |
| Корпус | TO-247-2 |
| Момент затяжки | 0.8...1.2Nm |
| Описание | Rectifiers 1200V 52A |
| Тип упаковки | Tube (туба) |
| Описание (англ.) | DIODE GEN PURP 1.2KV 52A TO247AD |
| Напряжение, В | 1200 |
| Ток, А | 52 |
