Диод выпрямительный общего применения 600В 60А
У поставщика
ПроизводительLITTELFUSE
У поставщиков
665 шт.
Норм. уп.: 30
Цены поставщиков
Склад 13
В наличии:665 шт
Срок поставки: до недели
Норм. уп.: 30
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 297,18 |
| от 8 | 279,75 |
| от 15 | 265,54 |
| от 30 | 254,98 |
| от 60 | 247,11 |
Описание

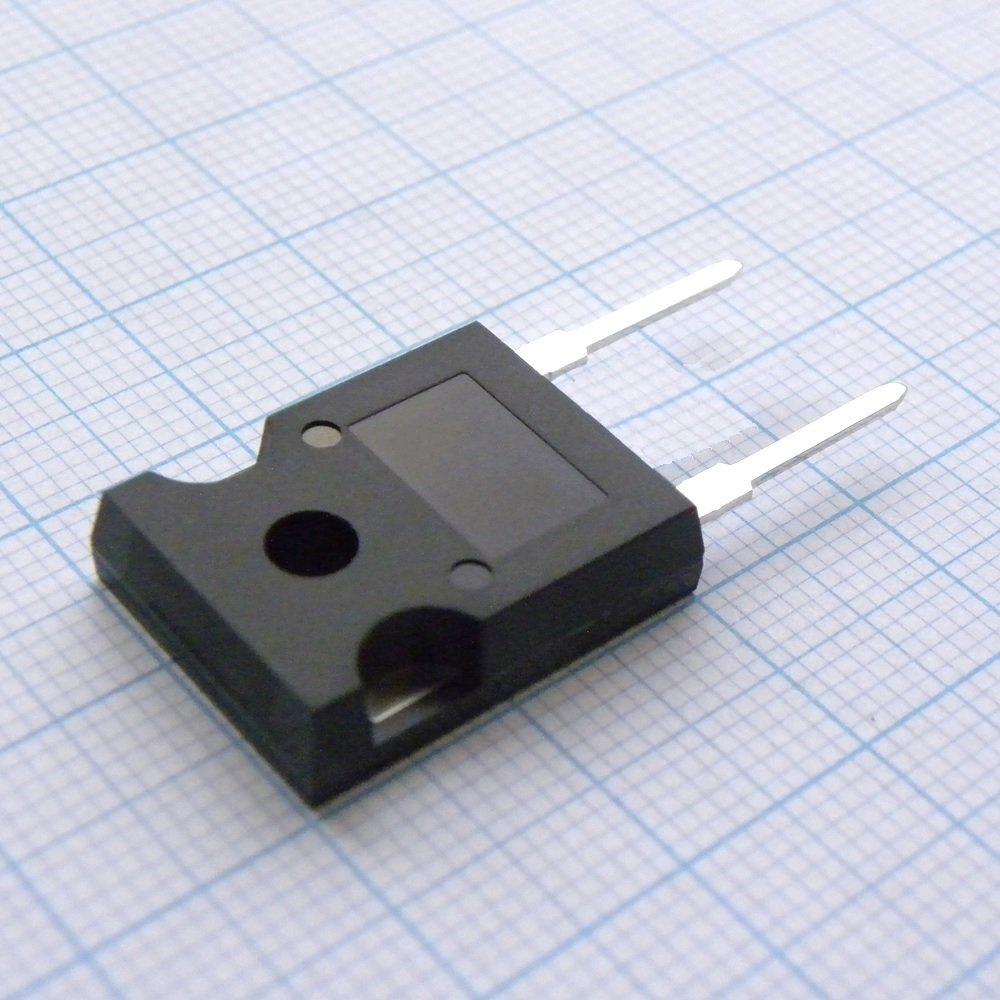

Диод выпрямительный общего применения LITTELFUSE DSEI60-06A. Рассчитан на обратное напряжение 600 В и прямой ток 60 А, выпускается в корпусе TO-247-2. Подходит для использования в импульсных источниках питания и силовых преобразователях.
Технические характеристики
| Тип | Fast Recovery Epitaxial Diode (FRED) |
| Вес | 6g |
| Корпус | TO-247-2 |
| I2t 10ms | 1510A2s |
| Тип монтажа | Выводной |
| I2t 8 3ms | 1490A2s |
| Размеры | A: 19.81...20.32mm; B: 20.80...21.46mm; C: 15.75...16.26mm; D: 3.55...3.65mm; E: 4.32...5.49mm; F: 5.4...6.2mm; G: 1.65...2.13mm; H: max 4.5mm; J: 1.0...1.4mm; K: 10.8...11.0mm; L: 4.7...5.3mm; M: 0.4...0.8mm; N: 1.5...2.49mm |
| Current fav | 60A |
| Current frm | 60A |
| Voltage rrm | 600V |
| Voltage rsm | 600V |
| Применение | Antiparallel diode for high frequency switching devices, Anti saturation diode, Snubber diode, Free wheeling diode in converters and motor control circuits, Rectifiers in switch mode power supplies (SMPS), Inductive heating and melting, Uninterruptible power supplies (UPS), Ultrasonic cleaners and welders |
| Current frms | 100A |
| Recovery time | 35ns |
| Момент затяжки | 0.8...1.2Nm |
| Current fsm 10ms | 550A |
| Current fsm 8 3ms | 600A |
| Threshold voltage | 1.13V |
| Forward resistance | 4.7mΩ |
| Макс. прямое напряжение | 1.5V |
| Типовое прямое напряжение | 1.8V |
| Пиковый обратный ток | 6.0A |
| Макс. рас. мощн. | 166W |
| Тип упаковки | Tube (туба) |
| Макс. темп. перехода | 150°C |
| Диап. темп. хр. | -55...+150°C |
| Reverse leakage current 25C | 200µA |
| Reverse leakage current 125C | 14mA |
| Описание (англ.) | DIODE GEN PURP 600V 60A TO247AD |
| Thermal resistance case heatsink | 0.25K/W |
| Тепловое сопр. переход-корпус | 0.75K/W |
