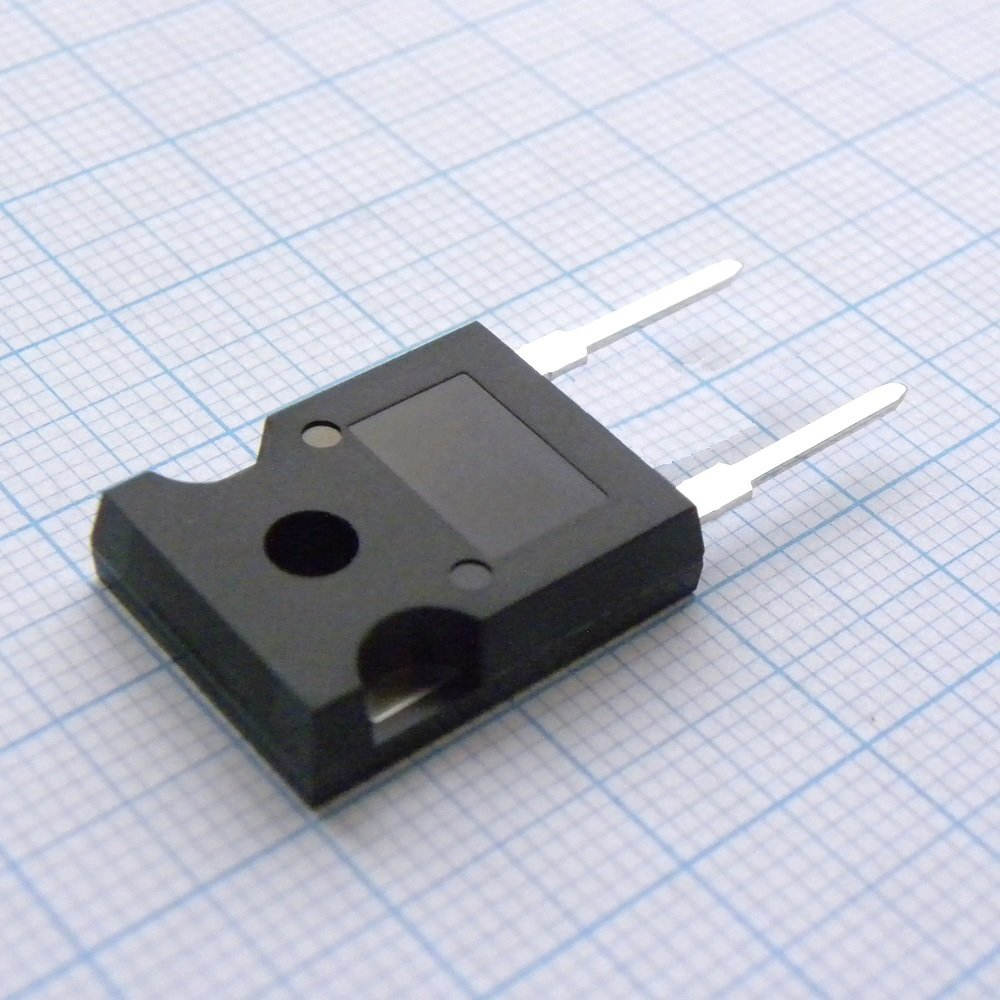

Диод импульсный 600В 37А DSEI30-06A
У поставщика
ПроизводительLITTELFUSE
У поставщиков
134 шт.
Норм. уп.: 30
Цены поставщиков
Склад 13
В наличии:134 шт
Срок поставки: до недели
Норм. уп.: 30
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 179,84 |
| от 8 | 177,27 |
| от 16 | 174,01 |
| от 30 | 169,52 |
| от 90 | 163,46 |
Описание
Импульсный диод DSEI30-06A от LITTELFUSE рассчитан на напряжение до 600 В и ток 37 А. Компонент выполнен в прочном корпусе TO-247-2 с двумя выводами. Благодаря высокой скорости переключения подходит для импульсных источников питания и преобразователей частоты в промышленной автоматике.
Технические характеристики
| I²t | 450 A2s |
| I r | 100uA |
| R t | 7.1 mOhm |
| V f | 1.4V |
| V r | 600V |
| I rm | 10A |
| T rr | 35ns |
| T vj | -40...+150 °C |
| Тип | Diode |
| V t0 | 1.01V |
| Ток I_FSM | 300A |
| P tot | 125W |
| T stg | -40...+150 °C |
| T vjm | 150 °C |
| VRRM | 600V |
| V rsm | 640V |
| I favm | 37A |
| I frms | 70A |
| R thch | 0.25 K/W |
| R thjc | 1 K/W |
| Вес | 6g |
| I r 25c | 100uA |
| Корпус | TO-247-2 |
| V f 25c | 1.6V |
| V f max | 1.6V |
| Особенности | International standard package JEDEC TO-247 AD, Planar passivated chips, Very short recovery time, Extremely low switching losses, Low I_RM-values, Soft recovery behaviour, Epoxy meets UL 94V-0 |
| I2t 60hz | 420 A2s |
| I rm max | 11A |
| Тип монтажа | Выводной |
| T rr max | 50ns |
| V f 150c | 1.4V |
| Кол-во выводов | 3 |
| Advantages | High reliability circuit operation, Low voltage peaks for reduced protection circuits, Low noise switching, Low losses, Operating at lower temperature or space saving by reduced cooling |
| Размеры | A: 4.70...5.30 mm; B: 0.99...1.40 mm; C: 0.38...0.89 mm; D: 20.79...21.45 mm; E: 15.48...16.24 mm; L: 19.80...20.30 mm; P: 3.55...3.65 mm; Q: 5.38...6.19 mm; S: 6.14 mm; A1: 2.21...2.59 mm; A2: 1.50...2.49 mm; B2: 1.65...2.39 mm; B4: 2.59...3.43 mm; D1: 13.07 mm; D2: 0.51...1.35 mm; E1: 13.45 mm; E2: 4.31...5.48 mm; L1: 4.49 mm; P1: 7.39 mm; E pitch: 10.92 mm |
| I fsm 60hz | 320A |
| Описание | Fast Recovery Epitaxial Diode (FRED) |
| Артикул | DSEI30-06A |
| Применение | Antiparallel diode for high frequency switching devices, Anti saturation diode, Snubber diode, Free wheeling diode in converters and motor control circuits, Rectifiers in switch mode power supplies (SMPS), Inductive heating and melting, Uninterruptible power supplies (UPS), Ultrasonic cleaners and welders |
| Момент затяжки | 0.8...1.2 Nm |
| I r 80pct vrrm 25c | 50uA |
| I r 80pct vrrm 125c | 7mA |
| Тип упаковки | Tube (туба) |
| Описание (англ.) | Diode Switching 600V 37A 2-Pin(2+Tab) TO-247AD |
