Диод выпрямительный общего применения 1200В 17А
У поставщика
ПроизводительLITTELFUSE
У поставщиков
50 шт.
Норм. уп.: 50
Цены поставщиков
Склад 13
В наличии:50 шт
Срок поставки: до недели
Норм. уп.: 50
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 479,04 |
| от 6 | 452,49 |
| от 11 | 430,86 |
| от 21 | 414,78 |
| от 50 | 402,82 |
Описание

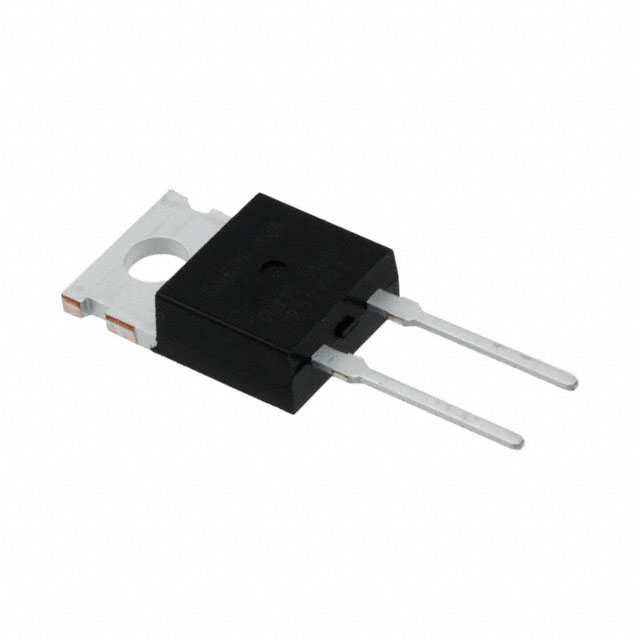

Диод выпрямительный общего применения от LITTELFUSE. Рассчитан на обратное напряжение 1200 В и прямой ток 17 А, выпускается в корпусе TO-220AC. Подходит для импульсных блоков питания и силовых цепей промышленной автоматики.
Технические характеристики
| Мощность, Вт | P tot: 78W at T_C=25°C |
| Вес | 2g |
| Ток, А | I r: 750µA at 25°C, 250µA at 25°C (V_R=0.8*V_RRM), 7mA at 125°C; Ток I_FSM: 220A (10µs), 130A (10ms, 50Hz), 140A (8.3ms, 60Hz) at 45°C; 110A (10ms, 50Hz), 120A (8.3ms, 60Hz) at 150°C; I favm: 17A; I frms: 17A |
| Корпус | TO-220AC |
| Thermal | T vj: -40...+150°C; T stg: -40...+150°C; T vjm: -40...+150°C; R thJA: 60 K/W; R thJC: 1.6 K/W |
| Напряжение, В | V f: 1.87V (typ) at 12A, 150°C; 2.15V at 25°C; VRRM: 1200V; V rsm: 1200V |
| Особенности | International standard package, Glass passivated chips, Very short recovery time, Extremely low losses at high switching frequencies, Low I_RM values, Soft recovery behaviour, Epoxy meets UL 94V-0 |
| Тип монтажа | Выводной |
| Recovery | I rm: 7A at V_R=540V, I_F=20A, -di/dt=100A/µs, L=0.05µH, T_F=100°C; T rr: 40ns (typ), 60ns (max) at I_F=1A, -di/dt=100A/µs, V_R=30V, T_VJ=25°C |
| Размеры | A: 12.70-14.73 mm; B: 14.23-16.51 mm; C: 9.66-10.66 mm; D: 3.54-4.08 mm; E: 5.85-6.85 mm; F: 2.54-3.42 mm; G: 1.15-1.77 mm; H: max 6.35 mm; J: 0.64-0.89 mm; K: 4.83-5.33 mm; L: 3.56-4.82 mm; M: 0.38-0.56 mm; N: 2.04-2.49 mm; Q: 0.64-1.39 mm |
| Описание | Fast Recovery Epitaxial Diode (FRED) |
| Артикул | DSEI20-12A |
| Применение | Antiparallel diode for high frequency switching devices, Anti saturation diode, Snubber diode, Free wheeling diode in converters and motor control circuits, Rectifiers in switch mode power supplies (SMPS), Inductive heating and melting, Uninterruptible power supplies (UPS), Ultrasonic cleaners and welders |
| Момент затяжки | 0.4...0.6 Nm |
| Тип упаковки | Tube (туба) |
| Описание (англ.) | DIODE GEN PURP 1.2KV 17A TO220AC |
