Диод выпрямительный общего применения 1200В 12А
У поставщика
ПроизводительLITTELFUSE
У поставщиков
200 шт.
Норм. уп.: 50
Цены поставщиков
Склад 13
В наличии:200 шт
Срок поставки: до недели
Норм. уп.: 50
Минимальная партия: 6 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 162,39 |
| от 16 | 151,62 |
| от 31 | 142,83 |
| от 50 | 136,29 |
| от 150 | 131,41 |
Описание

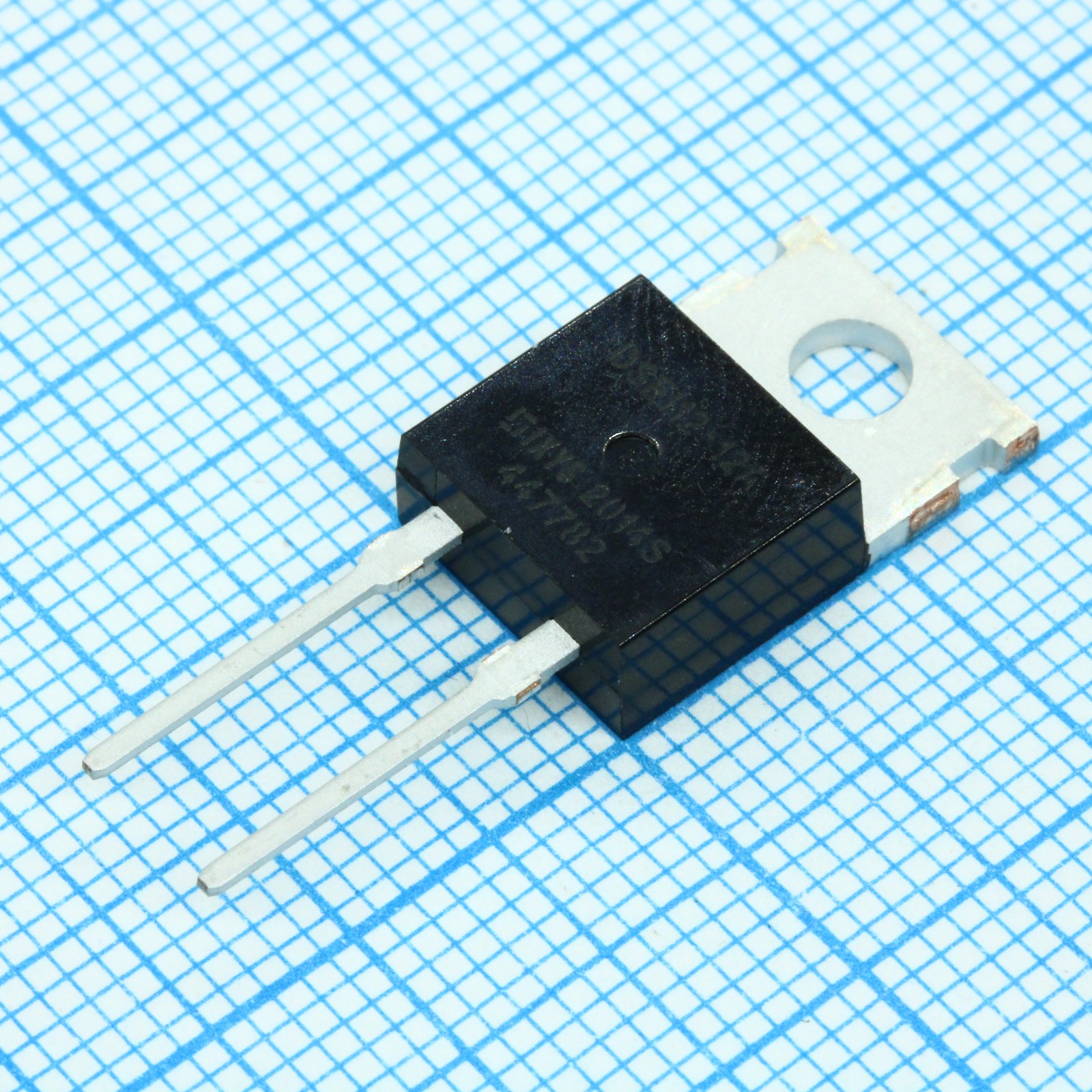

Диод выпрямительный LITTELFUSE DSEI12-12A рассчитан на напряжение 1200 В и ток до 12 А. Выполнен в корпусе TO-220AC с быстрым временем восстановления 70 нс. Применяется в импульсных источниках питания и силовой электронике.
Технические характеристики
| Вес | 2g |
| Корпус | TO-220AC |
| Тип монтажа | Выводной |
| Размеры | A: 4.32...4.82mm; B: 0.64...1.01mm; C: 0.35...0.56mm; D: 14.73...16.00mm; E: 9.91...10.66mm; L: 12.70...13.97mm; P: 3.54...4.08mm; Q: 2.54...3.18mm; A1: 1.14...1.39mm; A2: 2.29...2.79mm; B2: 1.15...1.65mm; H1: 5.85...6.85mm; L1: 2.79...5.84mm; E pitch: 5.08mm |
| Тип диода | Fast Recovery Epitaxial Diode (FRED) |
| Current fav | 11A |
| Current frm | 150A |
| Voltage rrm | 1200V |
| Voltage rsm | 1200V |
| Current frms | 11A |
| I2t 45c 50hz | 28A^2s |
| I2t 45c 60hz | 27A^2s |
| I2t 150c 50hz | 21A^2s |
| I2t 150c 60hz | 20A^2s |
| Момент затяжки | 0.4...0.6Nm |
| Recovery charge | typ. 6.5µC |
| Slope resistance | 46.2mΩ |
| Рассеиваемая мощность | 78W |
| Threshold voltage | 1.65V |
| Макс. прямое напряжение | 2.6V |
| Current fsm 45c 50hz | 75A |
| Current fsm 45c 60hz | 80A |
| Пиковый обратный ток | typ. 6.5A |
| Current fsm 150c 50hz | 65A |
| Current fsm 150c 60hz | 70A |
| Время обратного восстановления | 50ns |
| Forward voltage at 150c | 2.2V |
| Тип упаковки | Tube (туба) |
| Макс. темп. перехода | 150°C |
| Макс. время обрат. восстановления | 70ns |
| Диап. темп. хр. | -40...150°C |
| Обратный ток утечки при 25°C, мкА | 250µA |
| Обратный ток утечки при 125°C, мкА | 4mA |
| Описание (англ.) | Rectifier Diode Switching 1.2KV 11A 70ns 2-Pin(2+Tab) TO-220AC |
| Peak reverse recovery current | 7.2A |
| Thermal resistance case heatsink | 0.5K/W |
| Тепловое сопр. переход-корпус | 1.6K/W |
| Тепловое сопротивление переход-среда | 60K/W |
