4-х разрядный сдвоенный ЦАП шина I2C 8P USOP
У поставщика
ПроизводительMAX
КатегорияМикросхемы ЦАП
У поставщиков
200 шт.
Норм. уп.: 50
Цены поставщиков
Склад 13
В наличии:200 шт
Срок поставки: до недели
Норм. уп.: 50
Минимальная партия: 14 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 53,72 |
| от 7 | 52,58 |
| от 13 | 50,96 |
| от 25 | 48,97 |
| от 50 | 46,69 |
Описание

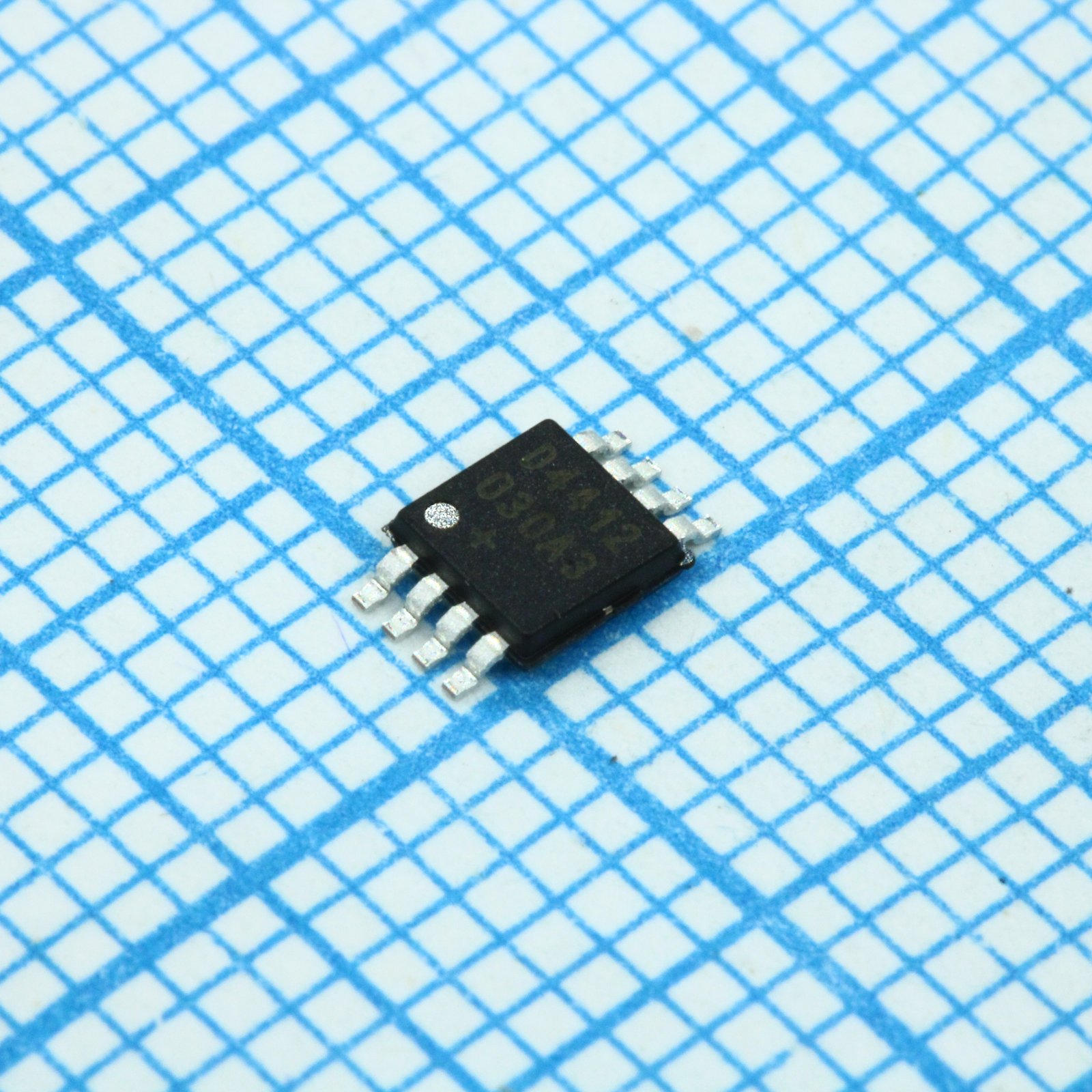

Микросхема DS4412U+ от MAX — это 4-разрядный сдвоенный цифро-аналоговый преобразователь (ЦАП) с интерфейсом I²C. Выполнена в компактном корпусе uSOP8 и работает в диапазоне температур от -40°C до +85°C. Применяется для точной настройки напряжения в промышленной автоматике и телекоммуникационном оборудовании.
Технические характеристики
| Dnl | 0.5 LSB |
| Inl | 1 LSB |
| Rfs max | 9.0kΩ |
| Rfs min | 2.25kΩ |
| Vcc max | 5.5V |
| Vcc min | 2.7V |
| Разрешение | 4-bit (15 steps per mode) |
| Описание | Dual-Channel I2C Adjustable Sink/Source Current DAC |
| Артикул | DS4412U+ |
| Vref fs typ | 0.607V |
| Корпус | uSOP8 |
| Тип монтажа | SMD |
| Соотв. RoHS | Да |
| Макс. температура | 85°C |
| Температура мин. | -40°C |
| I2c frequency max | 400kHz |
| Количество каналов | 2 |
| Макс. ток питания | 500µA |
| Full scale sink max | 2.0mA |
| Full scale sink min | 0.5mA |
| Output leakage zero | ±1µA |
| Full scale source max | -0.5mA |
| Full scale source min | -2.0mA |
| Output voltage sink max | 3.5V |
| Output voltage sink min | 0.5V |
| Темп. коэф. | ±75 ppm/°C |
| Тип упаковки | Tube (туба) |
| Power supply rejection sink | +0.12 %/V |
| Описание (англ.) | DUAL 12C 4-BIT DAC L 8P USOP LF |
| Power supply rejection source | +0.36 %/V |
| Output voltage source condition | VCC - VOUT:SOURCE ≥ 0.75V |
| Output current full scale accuracy | ±6% |
| Рабочая температура | -40В°C ~ 85В°C |
