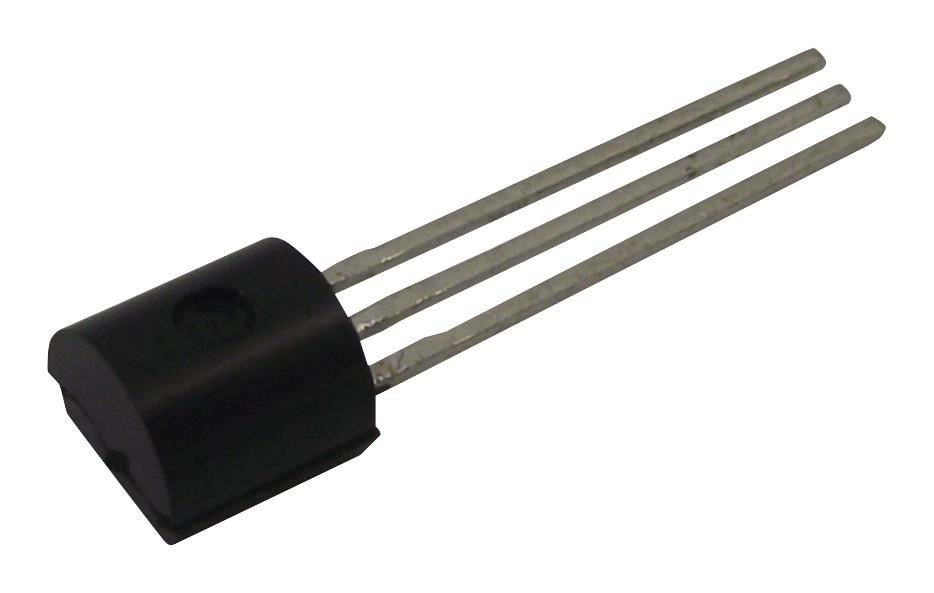

DS2431+T&R
У поставщика
ПроизводительANALOG DEVICES
У поставщиков
515 шт.
Цены поставщиков
Склад 38
В наличии:515 шт.
Срок поставки: до 7 дн.
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 152,18 |
Описание
DS2431+T&R — это энергонезависимая память (EEPROM) с интерфейсом 1-Wire от Analog Devices. Микросхема обеспечивает надежное хранение данных в компактном исполнении для поверхностного монтажа. Применяется для идентификации, калибровки и хранения настроек в промышленной электронике и системах контроля доступа.
Технические характеристики
| Корпус | TO-92 |
| Тип монтажа | THT |
| Интерфейс | 1-Wire |
| Без свинца | Да |
| Кол-во выводов | 3 |
| Объем памяти | 1024 bits |
| Организация | four pages of 256 bits |
| Защита от ЭСР | IEC 1000-4-2 Level 4 (±8kV Contact, ±15kV Air, typ) |
| Соотв. RoHS | Да |
| Io voltage range | -0.5V to +6V |
| Programming time | 10ms |
| Вх. емкость | 1000pF |
| Data retention 85c | 40 years |
| Низкое выходное напряжение | 0.4V at 4mA |
| Макс. напр. пит. | 5.25V |
| Мин. напр. пит. | 2.8V |
| Io sink current max | 20mA |
| Programming current | 0.8mA |
| Package lead spacing | 100-mil (2.54mm) |
| Pullup resistance max | 2.2kΩ |
| Pullup resistance min | 0.3kΩ |
| Input load current max | 6.7µA |
| Input load current min | 0.05µA |
| Recovery time standard | 5µs |
| Write erase cycles 25c | 200k |
| Write erase cycles 85c | 50k |
| Recovery time overdrive | 2µs |
| Макс. темп. хр. | +125°C |
| Мин. темп. хр. | -55°C |
| Switching hysteresis max | 1.70V |
| Switching hysteresis min | 0.21V |
| Макс. раб. темп. | +85°C |
| Мин. раб. темп. | -40°C |
| Read low time standard max | 15µs |
| Read low time standard min | 5µs |
| Read low time overdrive max | 2µs |
| Read low time overdrive min | 1µs |
| Reset low time standard max | 640µs |
| Reset low time standard min | 480µs |
| Time slot duration standard | 65µs |
| Communication speed standard | 15.4kbps |
| Reset low time overdrive max | 80µs |
| Reset low time overdrive min | 48µs |
| Time slot duration overdrive | 8µs |
| Communication speed overdrive | 125kbps |
| Write one low time standard max | 15µs |
| Write one low time standard min | 1µs |
| Write one low time overdrive max | 2µs |
| Write one low time overdrive min | 1µs |
| Write zero low time standard max | 120µs |
| Write zero low time standard min | 52.1µs |
| Write zero low time overdrive max | 15.5µs |
| Write zero low time overdrive min | 5µs |
| Recovery time overdrive before reset | 5µs |
| Presence detect low time standard max | 240µs |
| Presence detect low time standard min | 60µs |
| Presence detect high time standard max | 60µs |
| Presence detect high time standard min | 15µs |
| Presence detect low time overdrive max | 24µs |
| Presence detect low time overdrive min | 8µs |
| Presence detect high time overdrive max | 6µs |
| Presence detect high time overdrive min | 2µs |
