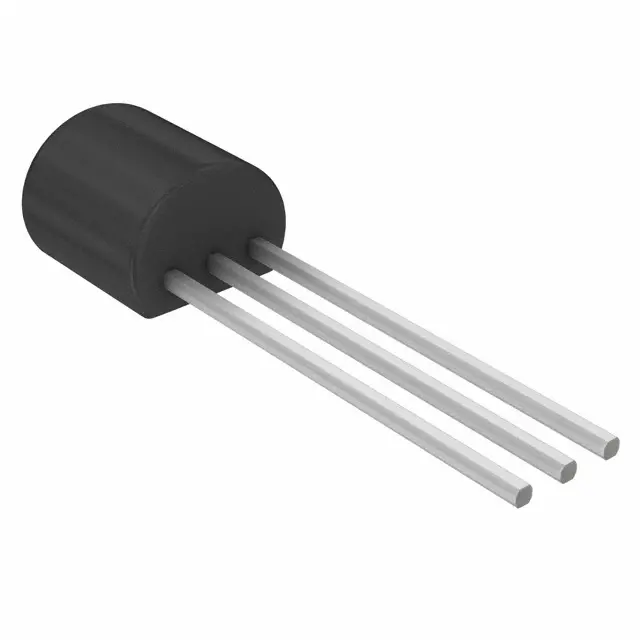

Энергонезависимое ППЗУ 1К-бит TO92-3
У поставщика
ПроизводительMAX
КатегорияМикросхемы памяти
У поставщиков
555 шт.
Норм. уп.: 2000
Цены поставщиков
Склад 13
В наличии:555 шт
Срок поставки: до недели
Норм. уп.: 2000
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 223,85 |
| от 10 | 210,07 |
| от 20 | 198,84 |
| от 40 | 190,47 |
| от 80 | 184,25 |
Описание
Микросхема энергонезависимой памяти EEPROM от MAX. Объём 1 Кбит, корпус TO92-3, работает в диапазоне температур от -40°C до +85°C. Подходит для хранения настроек и калибровочных данных в промышленной автоматике и бытовой электронике.
Технические характеристики
| Корпус | TO-92 |
| Тип монтажа | Выводной |
| Скорость передачи данных | 15.4kbps or 125kbps |
| Интерфейс | 1-Wire |
| Кол-во выводов | 3 |
| Объем памяти | 1024 bits |
| Организация | 4 pages of 256 bits |
| Сохранение данных | 40 years |
| Защита от ЭСР | IEC 1000-4-2 Level 4 (±8kV Contact, ±15kV Air, typ) |
| Io voltage range | -0.5V to +6V |
| Lead temperature | +300°C |
| Programming time | 10ms |
| Вх. емкость | 1000pF |
| Низкое выходное напряжение | 0.4V at 4mA |
| Макс. напр. пит. | 5.25V |
| Мин. напр. пит. | 2.8V |
| Io sink current max | 20mA |
| Programming current | 0.8mA |
| Pullup resistance max | 2.2kΩ |
| Pullup resistance min | 0.3kΩ |
| Input load current max | 6.7µA |
| Input load current min | 0.05µA |
| Recovery time standard | 5µs |
| Write erase cycles 25c | 200k |
| Write erase cycles 85c | 50k |
| Recovery time overdrive | 2µs |
| Макс. темп. хр. | +125°C |
| Мин. темп. хр. | -55°C |
| Тип упаковки | Bulk (россыпь) |
| Макс. раб. темп. | +85°C |
| Мин. раб. темп. | -40°C |
| Read low time standard max | 15µs |
| Read low time standard min | 5µs |
| Soldering temperature to92 | +250°C |
| Switchpoint hysteresis max | 1.70V |
| Switchpoint hysteresis min | 0.21V |
| Read low time overdrive max | 2µs |
| Read low time overdrive min | 1µs |
| Reset low time standard max | 640µs |
| Reset low time standard min | 480µs |
| Soldering temperature other | +260°C |
| Time slot duration standard | 65µs |
| Reset low time overdrive max | 80µs |
| Reset low time overdrive min | 48µs |
| Time slot duration overdrive | 8µs |
| Описание (англ.) | EEPROM 1KBIT TO92-3 |
| Write one low time standard max | 15µs |
| Write one low time standard min | 1µs |
| Write one low time overdrive max | 2µs |
| Write one low time overdrive min | 1µs |
| Write zero low time standard max | 120µs |
| Write zero low time standard min | 60µs |
| Write zero low time overdrive max | 15.5µs |
| Write zero low time overdrive min | 5µs |
| Recovery time overdrive before reset | 5µs |
| Presence detect low time standard max | 240µs |
| Presence detect low time standard min | 60µs |
| Рабочая температура | -40°C ~ 85°C |
| Presence detect high time standard max | 60µs |
| Presence detect high time standard min | 15µs |
| Presence detect low time overdrive max | 24µs |
| Presence detect low time overdrive min | 8µs |
| Presence detect high time overdrive max | 6µs |
| Presence detect high time overdrive min | 2µs |
