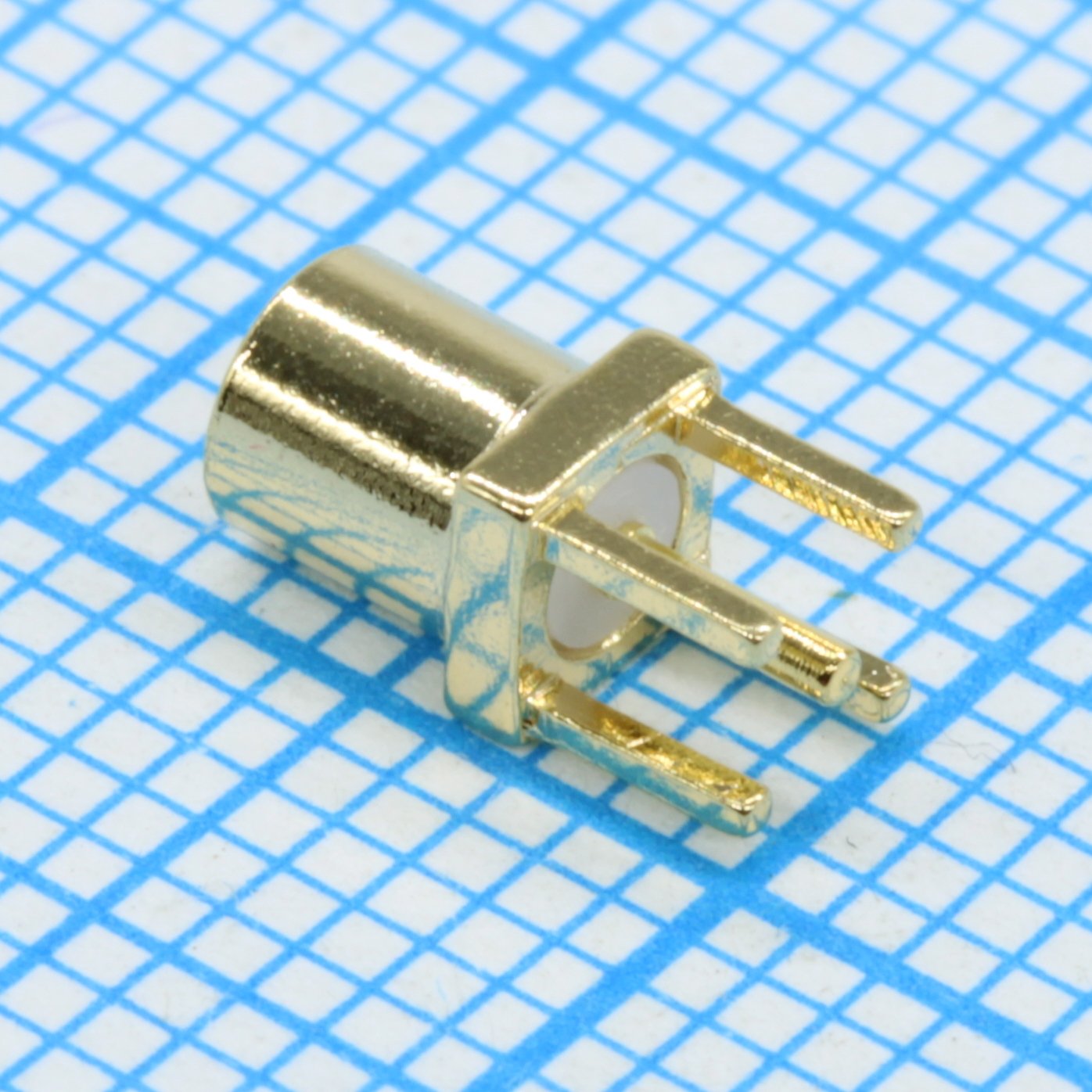

Разъем высокочастотный коаксиальный розетка 50 Ом на плату
У поставщика
ПроизводительCONNFLY
КатегорияРазъёмы и клеммники
У поставщиков
2 298 шт.
Норм. уп.: 100
Цены поставщиков
Склад 39
В наличии:2 279 шт.
Срок поставки: до недели
Норм. уп.: 100
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 50,93 |
Склад 13
В наличии:19 шт
Срок поставки: до недели
Норм. уп.: 100
Минимальная партия: 12 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 61,63 |
| от 19 | 58,75 |
| от 37 | 55,97 |
| от 73 | 53,75 |
| от 200 | 52,53 |
Описание
Разъем высокочастотный коаксиальный розетка от CONNFLY. Рассчитан на волновое сопротивление 50 Ом, монтируется непосредственно на плату. Компактный корпус и палеттная упаковка упрощают автоматизированный монтаж. Применяется в радиочастотных модулях, телекоммуникационном оборудовании и измерительной технике.
Технические характеристики
| Тип монтажа | Выводной |
| Импеданс | 50Ω |
| Размеры | Шаг: 2.54mm; Длина: 7.5mm; Допуск: ±0.05mm; Диаметр штыря: 0.70mm; Внешний диаметр: 3.50mm; Pin diameter 2: 0.90mm; Recommended pcb hole: 0.50mm |
| Тип упаковки | лоток |
| Цвет корпуса | Белый |
| Тип монтажа | V/T type |
| Shell plating | Full Gold Flash Plated |
| Тип разъема | розетка |
| No of contacts | 01 |
| Материал корпуса | Медный сплав |
| Покрытие контакта | Full Gold Flash Plated |
| Цвет изолятора | Белый |
| Материал контакта | Медный сплав |
| Operating cycles | 300 cycles min |
| Темп. диапазон | -40~+125°C |
| Сопр. контакта | 10mΩ max |
| Материал изолятора | PTFE |
| Сопр. изоляции | 1000MΩ min |
| Тип упаковки | Tray (палетта) |
| Диэлектрическая прочность | 500V min |
