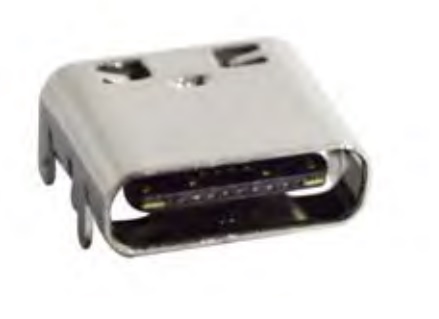

Разъем DS1144-18-16FS8BNR0 / гнездо USB C 3.1 на плату (C63)
У поставщика
ПроизводительCONNFLY
КатегорияРазъёмы USB
У поставщиков
36 102 шт.
Норм. уп.: 1000
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 39срок до недели
Цена за шт26,79 ₽
Сумма535,80 ₽
В наличии24 588 шт
от 20 штюрлицам и ИП
от 149 — 23,82 ₽ (−11%)
Склад 14срок до недели
Цена за шт—
Сумма—
В наличии8 263 шт
+700,00 ₽ на каждый заказ со склада, в ценах позицийтолько упаковками по 1 000 штюрлицам и ИП
продаётся от 1 000 штпри 1 000 — 23,65 ₽
Склад 13срок до недели
Цена за шт—
Сумма—
В наличии3 251 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 25 штюрлицам и ИП
продаётся от 25 штпри 25 — 32,66 ₽
20 шт · Склад 39 · 535,80 ₽
Описание
Разъем CONNFLY DS1144-18-16FS8BNR0 представляет собой гнездо USB Type-C 3.1 для монтажа на плату. Эта модель поддерживает стандарт USB 3.1, обеспечивая высокую скорость передачи данных и подачу питания. Применяется в современной цифровой и компьютерной технике для создания надежного интерфейсного соединения.
Технические характеристики
| Корпус | USB Type-C 16-pin SMT female connector |
| Артикул | DS1144-18-16FS8BNR0 |
| Тип упаковки | Tape On Reel |
| Цвет корпуса | Чёрный |
| Тип монтажа | SMT |
| Покрытие корпуса | Full Nickel |
| Тип разъема | USB Type-C 3.1 female |
| Ном. ток | 2.0A |
| Материал корпуса | Нержавеющая сталь |
| Ном. напряжение | 5.0V |
| Покрытие контакта | Gold flash |
| Llcr max change | 10mΩ |
| Материал контакта | Медный сплав |
| Материал корпуса | High temperature resistant plastic, UL94 V-0 |
| Число контактов | 16 |
| Сопр. изоляции | 100MΩ Min |
| Раб. температура | -25°C~+85°C |
| Пиковая темп. оплавления | 260°C |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Contact resistance shield | 50mΩ Max |
| Usb type c pin assignments | A1: GND; A4: VBUS; A5: CC1; A6: Dp1; A7: Dn1; A8: SBU1; A9: VBUS; B1: GND; B4: VBUS; B5: CC2; B6: Dp2; B7: Dn2; B8: SBU2; B9: VBUS; A12: GND; B12: GND |
| Диэлектрическая прочность | AC 100V for 1 minute |
| Описание (англ.) | Разъем Type-C 8 конт |
| Допуск рекомендуемой топологии PCB | ±0.05 |
| Reflow peak temperature duration | 10 секунд |
| Contact resistance vbus gnd and other pins | 40mΩ/Pin Max |
