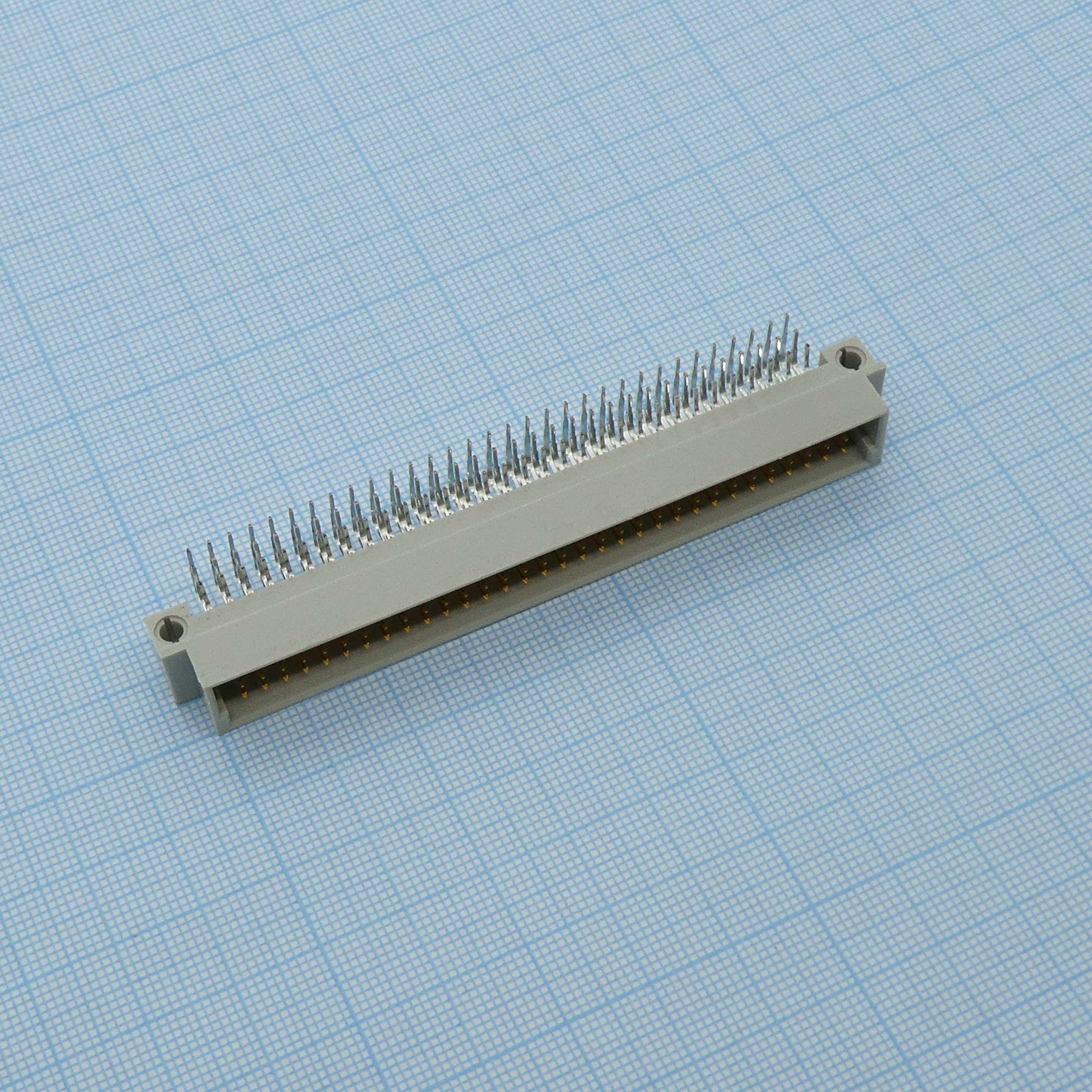

Разъем (вилка) DIN 41612 тип R 96pin (3х32), шаг 2.54мм трехрядный угловой (ряд АBC)
У поставщика
ПроизводительCONNFLY
У поставщиков
7 216 шт.
Норм. уп.: 36
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт114,45 ₽
Сумма1 144,50 ₽
+ доплата 490,00 ₽
В наличии7 216 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 10 штюрлицам и ИП
от 72 — 107,81 ₽ (−6%)
Заказ со склада «Склад 13» с этой позицией — 1 144,50 ₽. До заказа без доплаты не хватает 16 155,50 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
10 шт · Склад 13 · 1 144,50 ₽
Описание
Разъем-вилка DIN 41612 типа R от CONNFLY. Модель имеет 96 контактов (3 ряда по 32), шаг 2.54 мм и угловое исполнение (ряды ABC). Подходит для монтажа в промышленную автоматику и системы управления.
Технические характеристики
| Шаг | 2.54mm |
| Пол разъёма | вилка |
| Серия | DS1120 |
| Размеры | Mating length: 10.90mm; Overall width 96p: 11.30mm; Overall height 96p: 13.0mm; Overall length 96p: 94.9mm; Допуск топологии печатной платы: ±0.05mm |
| Длина вывода | 2.9mm |
| Тип монтажа | right angle |
| Тип разъема | DIN 41612 Type R |
| Ном. ток | 2A |
| Количество рядов | 3 |
| Покрытие контакта | selective gold flash |
| Материал контакта | Медный сплав |
| Материал корпуса | PBT |
| Общий допуск | X: ±0.60mm; X x: ±0.38mm; Угол: ±5°; X x x: ±0.25mm |
| Сопр. контакта | 20mΩ max |
| Число контактов | 96 (3x32) |
| Mounting technology | THT |
| Примечание | DIN 3X32 96MR (2.54mm) |
| Сопр. изоляции | 1000MΩ min |
| Раб. температура | -40°C to +105°C |
| Тип упаковки | Palette (палетта) |
| Описание (англ.) | DIN 41612 R TYPE 3 ROWS 96MR |
| Диэлектрическая прочность | AC 1000V (r.m.s)/60s |
| Recommended wave soldering temperature | 260°C, 5-10s |
