Документация
DS1120-96F0V13
У поставщика
У поставщиков
18 354 шт.
Норм. уп.: 36
Цены поставщиков
Склад 13
В наличии:11 663 шт
Срок поставки: до недели
Норм. уп.: 720
Минимальная партия: 6 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 118,25 |
| от 65 | 111,42 |
| от 130 | 106,86 |
| от 259 | 102,83 |
| от 517 | 100,12 |
Склад 14
В наличии:4 087 шт.
Срок поставки: до 7 дн.
Норм. уп.: 36
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 36 | 143,27 |
Склад 39
В наличии:2 604 шт.
Срок поставки: до недели
Норм. уп.: 36
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 109,94 |
| от 38 | 102,68 |
| от 63 | 98,65 |
| от 106 | 95,42 |
| от 177 | 92,84 |
Описание

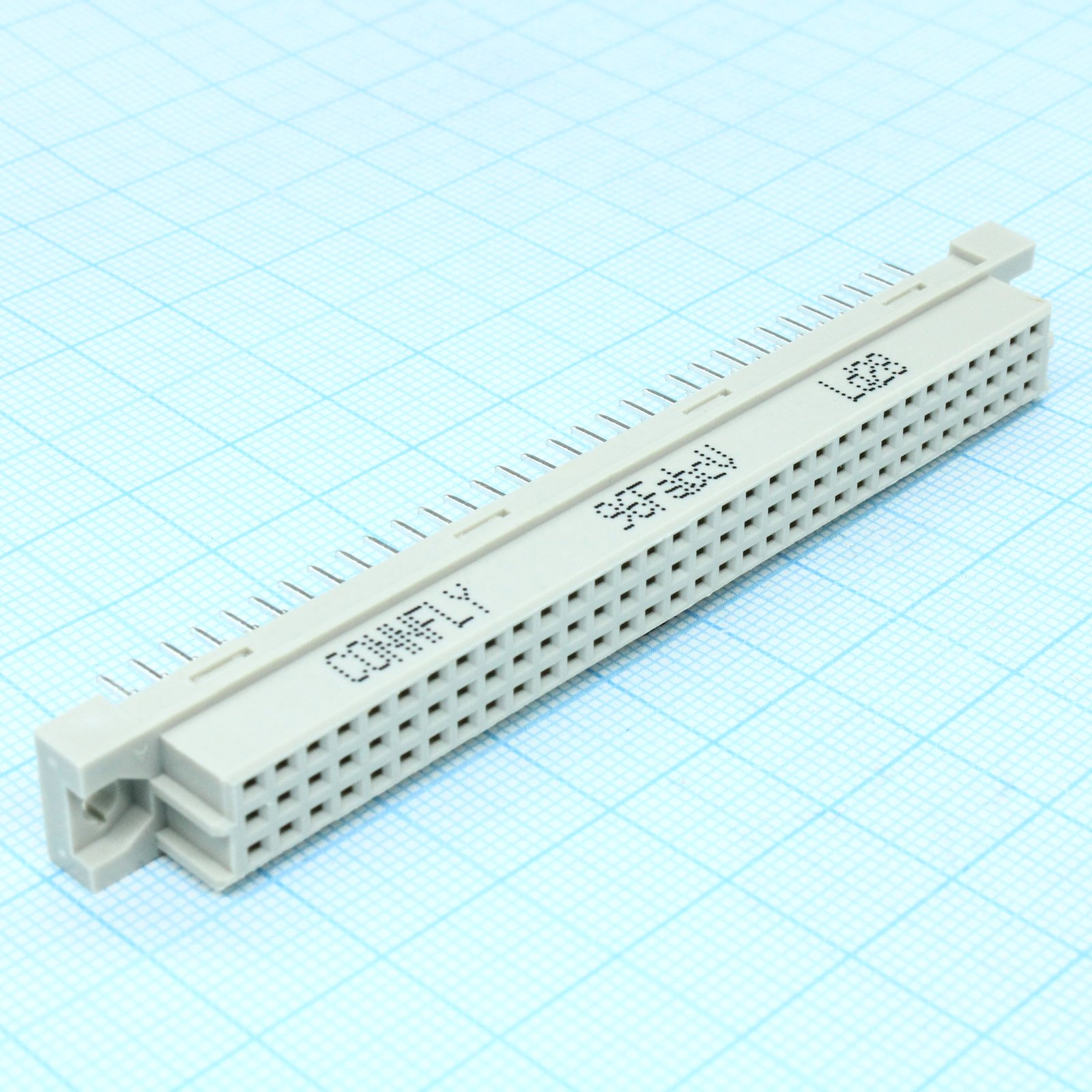

Разъем DIN DS1120-96F0V13 производства CONNFLY предназначен для надежного соединения в промышленной электронике. Эта модель отличается компактной конструкцией и высокой плотностью контактов, что позволяет экономить место на плате. Разъем обеспечивает стабильную передачу сигнала и устойчив к вибрациям, что делает его подходящим для использования в автоматизированных системах и контроллерах.
Технические характеристики
| Шаг | 2.54mm |
| Серия | DS1120 |
| Ток, А | 2 |
| Напряжение, В | 1000 |
| Row pitch | 5.08mm |
| Размеры | Ширина: 10.9mm; Высота: 8.8mm; Длина: 94.9mm |
| Tail length | 2.9mm (S) or 4.5mm (N/A) |
| Тип монтажа | Выводной |
| Тип монтажа | THT |
| Тип разъема | розетка |
| Допуск угла | ±5° (X.), ±3° (X.X), ±2° (X.XX) |
| Покрытие контакта | full Tin plating or selective gold flash |
| Материал контакта | Медный сплав |
| Материал корпуса | PBT |
| Общий допуск | ±0.60mm (X.), ±0.38mm (X.X), ±0.25mm (X.XX) |
| Сопр. контакта | 20mΩ max. |
| Число контактов | 96 (3*32) |
| Pcb layout tolerance | ±0.05mm |
| Сопр. изоляции | 1000MΩ min. |
| Раб. температура | -40°C to +105°C |
| Кол-во контактов | 96 |
| Recommended wave soldering temperature | 260°C, 5-10s |
