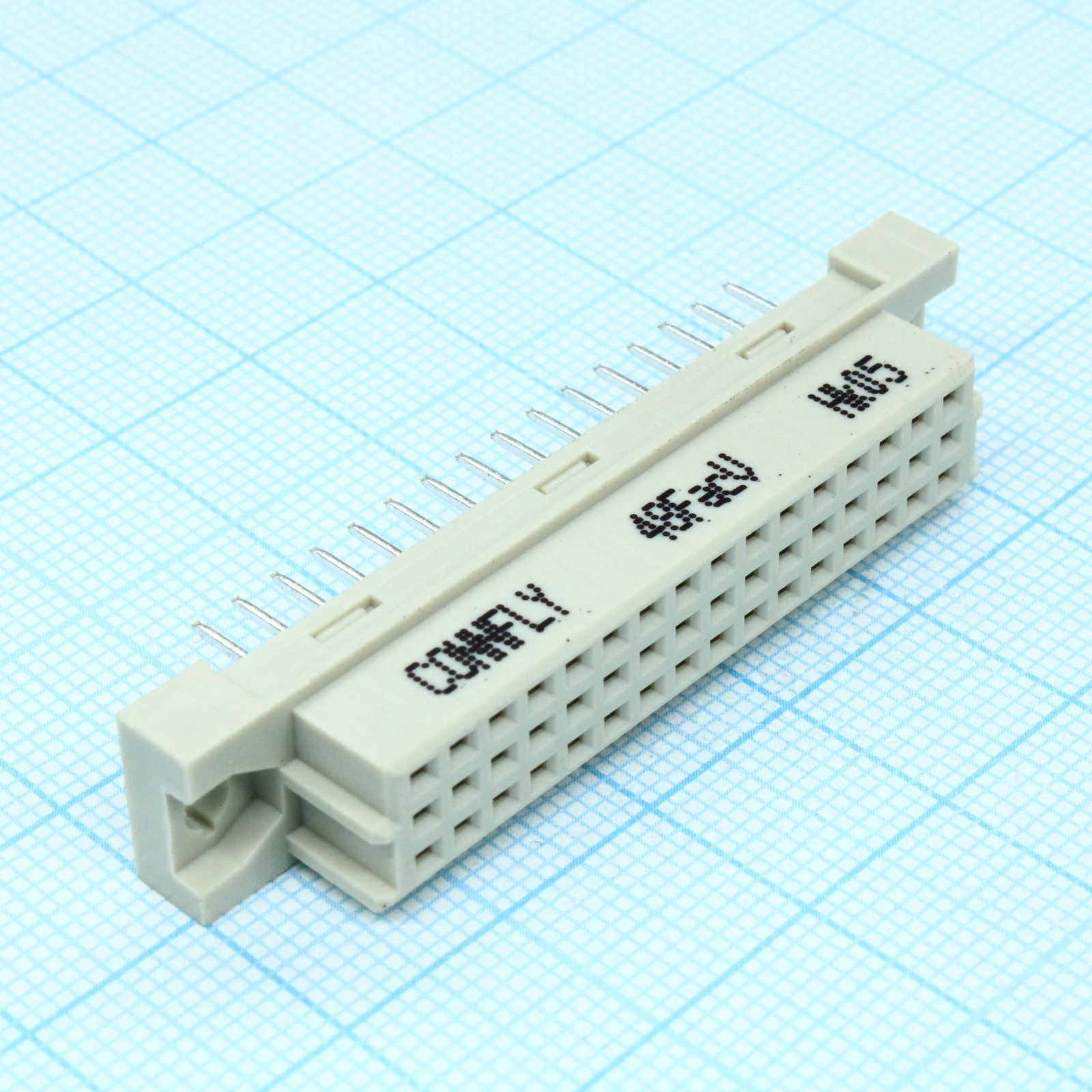

Разъем (розетка) DIN 41612 тип R 48pin (3х16), шаг 2.54мм трехрядный прямой (ряд АC)
У поставщика
ПроизводительCONNFLY
У поставщиков
1 041 шт.
Норм. уп.: 63
Цены поставщиков
Склад 13
В наличии:1 006 шт
Срок поставки: до недели
Норм. уп.: 63
Минимальная партия: 12 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 67,15 |
| от 33 | 61,96 |
| от 63 | 57,73 |
| от 189 | 54,56 |
| от 315 | 52,19 |
Склад 39
В наличии:35 шт.
Срок поставки: до недели
Норм. уп.: 63
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 39,94 |
Описание
Разъем-розетка DIN 41612 тип R от CONNFLY. Модель рассчитана на 48 контактов (3 ряда по 16), шаг выводов — 2.54 мм, прямой монтаж рядов A и C. Подходит для подключения в промышленной автоматике и телекоммуникационном оборудовании.
Технические характеристики
| Рядов | 3 |
| Шаг | 2.54mm |
| Пол разъёма | розетка |
| Серия | DS1120 |
| Размеры | A: 78.74mm; B: 38.10mm; C: 44.26mm; D: 50.0mm; E: 85.0mm; F: 90.0mm; G: 94.9mm |
| Tail length | H=4.5mm |
| Тип монтажа | V/T (straight/vertical) |
| Тип разъема | DIN 41612 Type R |
| Ном. ток | 2A |
| Покрытие контакта | selective gold flash |
| Материал контакта | Медный сплав |
| Материал корпуса | PBT |
| Row with contacts | ac |
| Сопр. контакта | 20mΩ max |
| Число контактов | 48 (3x16) |
| Column with contacts | 1-3 |
| Примечание | DIN 3X16 32F (2.54mm) |
| Сопр. изоляции | 1000MΩ min |
| Раб. температура | -40°C to +105°C |
| Тип упаковки | Palette (палетта) |
| Wave soldering temperature | 260°C, 5-10s |
| Диэлектрическая прочность | AC 1000V (r.m.s)/60s |
| Recommended pcb layout tolerance | ±0.05mm |
