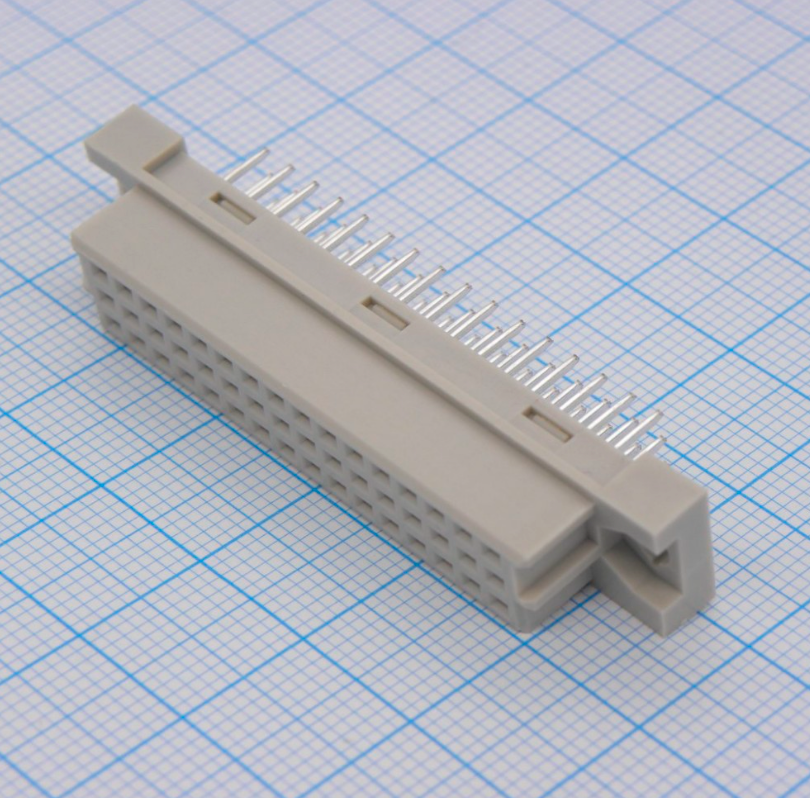

DS1120-48F0V13
У поставщика
У поставщиков
46 580 шт.
Норм. уп.: 63
Цены поставщиков
Склад 39
В наличии:24 782 шт.
Срок поставки: до недели
Норм. уп.: 63
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 86,08 |
| от 48 | 79,91 |
| от 78 | 76,46 |
| от 131 | 73,71 |
| от 219 | 71,56 |
Склад 13
В наличии:21 798 шт
Срок поставки: до недели
Норм. уп.: 63
Минимальная партия: 8 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 86,92 |
| от 126 | 81,56 |
| от 189 | 77,97 |
| от 378 | 74,81 |
| от 756 | 72,68 |
Описание
Разъем DIN 41612 от CONNFLY, 48-контактная розетка с шагом 2.54 мм. Модель рассчитана на ток до 2 А, монтируется вертикально в отверстия платы (THT) и работает в диапазоне от -40°C до +105°C. Подходит для промышленной автоматики и телекоммуникационного оборудования.
Технические характеристики
| RoHS | Да |
| Рядов | 3 |
| Шаг | 2.54mm |
| Пол разъёма | розетка |
| Серия | DS1120 |
| Тип монтажа | Выводной |
| Размеры | A: 54.9mm; B: 50.0mm; C: 44.26mm; D: 38.10mm |
| Описание | DIN 41612 C & R TYPE (3 ROWS) |
| Drawing scale | 1:1 |
| Тип монтажа | V/T type |
| Тип разъема | DIN 41612 C & R type (3 rows) |
| Ном. ток | 2A |
| Способ монтажа | vertical through-hole |
| Количество рядов | 3 |
| Contact arrange | 1-2-3 |
| Покрытие контакта | selective gold flash |
| Материал контакта | Медный сплав |
| Материал корпуса | PBT |
| Материал контакта | Медный сплав |
| Материал корпуса | PBT |
| Общий допуск | X: ±0.60mm; X.X: ±0.38mm; X.XX: ±0.25mm; Угол: ±5°; Выступ: ±2° |
| Mating dimensions | A: 53.26mm; B: 48.26mm; C: 44.7mm; D: 38.10mm |
| Row with contacts | abc |
| Сопр. контакта | 20mΩ max |
| Число контактов | 48 |
| Column with contacts | 1-2-3 |
| Pcb layout tolerance | ±0.05mm |
| Сопр. изоляции | 1000MΩ min |
| Раб. температура | -40°C to +105°C |
| Температура пайки | 260°C for 5-10s |
| Диап. раб. темп. | -40°C to +105°C |
| Диэлектрическая прочность | 1000VAC |
| Recommended wave soldering temperature | 260°C, 5-10s |
