Разъемы / DIN41612 / розетка угловая, 3 ряда АВС, 96 контактов (3*32), шаг 2,54мм. / D33-96FR1D-L (DS1119-96F0R13)
У поставщика
ПроизводительCONNFLY
КатегорияРазъемы D-SUB и корпуса для них
У поставщиков
2 431 шт.
Норм. уп.: 36
Цены поставщиков
Склад 14
В наличии:2 002 шт.
Срок поставки: до 7 дн.
Норм. уп.: 36
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 36 | 127,81 |
Склад 39
В наличии:353 шт.
Срок поставки: до недели
Норм. уп.: 36
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 118,59 |
| от 34 | 111,08 |
| от 57 | 106,92 |
| от 95 | 103,59 |
| от 159 | 100,88 |
Склад 13
В наличии:76 шт
Срок поставки: до недели
Норм. уп.: 36
Минимальная партия: 6 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 141,11 |
| от 9 | 135,60 |
| от 17 | 130,27 |
| от 36 | 126,04 |
| от 72 | 123,71 |
Описание

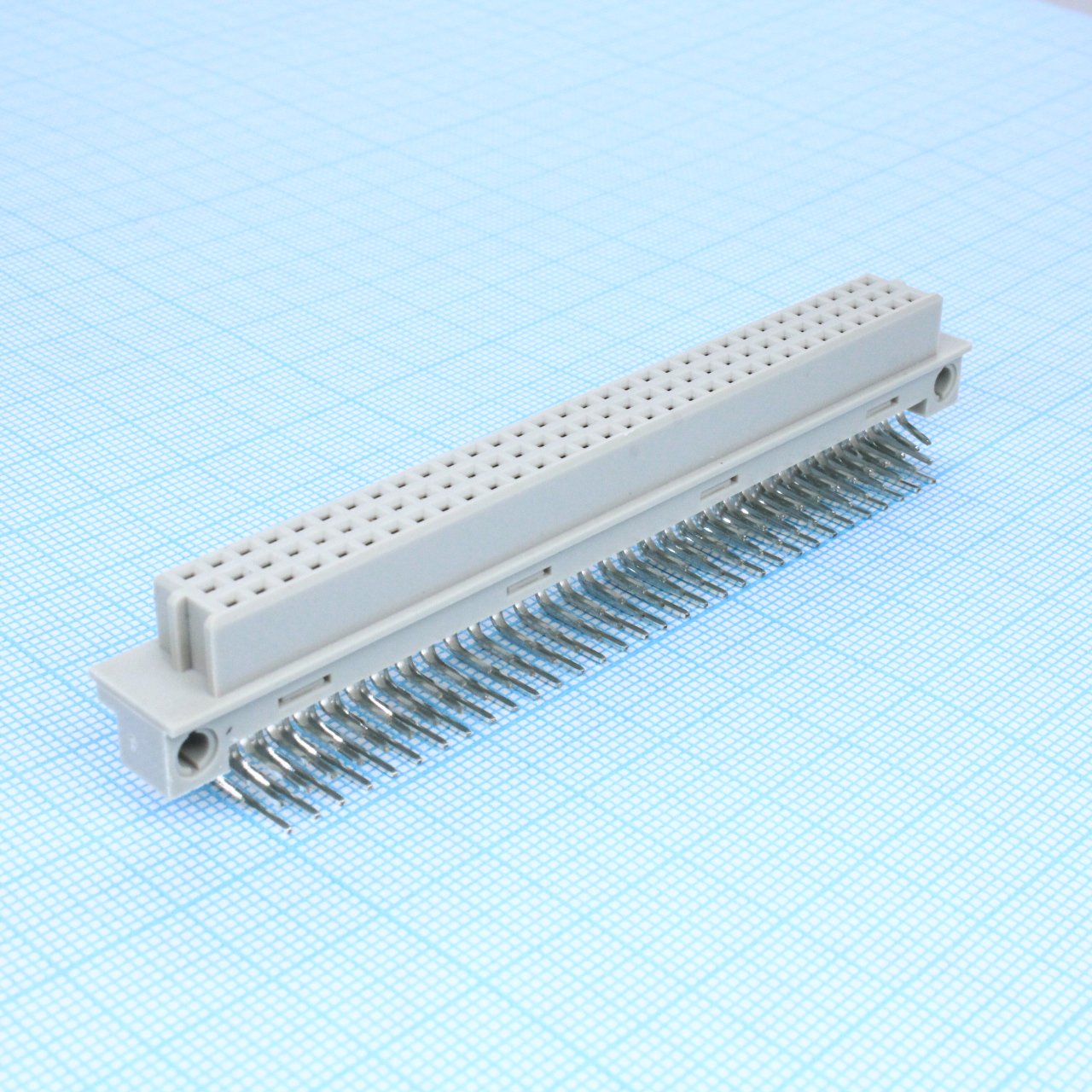

Разъем CONNFLY DS1119-96F0R13 — это угловая розетка стандарта DIN 41612 с тремя рядами (A, B, C) и 96 контактами (3×32). Компонент имеет шаг выводов 2,54 мм, что соответствует типовым требованиям для монтажа на печатную плату. Модель D33-96FR1D-L применяется для создания надежных соединений в промышленной электронике, телекоммуникационном и измерительном оборудовании. Угловая конструкция розетки обеспечивает компактное размещение в блоках и стойках.
Технические характеристики
| Шаг | 2.54mm |
| Тип | D-Sub |
| Напряжение, В | 1000 |
| Кол-во рядов | 3 |
| Размеры | Position A: 93.8mm; Position B: 88.9mm; Position C: 85.0mm; Position D: 78.74mm |
| Шаг строк | 5.08mm |
| Тип монтажа | Выводной |
| Тип монтажа | THT (right angle) |
| Тип разъема | DIN 41612 C type female |
| Ном. ток | 2A |
| Материал контакта | Медный сплав |
| Материал корпуса | PBT |
| Сопр. контакта | 20mΩ max |
| Число контактов | 96 |
| Расположение контактов | 1-2-3 type (all rows populated) |
| Сопр. изоляции | 1000MΩ min |
| Раб. температура | -40°C to +105°C |
| Температура пайки | 260°C for 5-10s |
| Кол-во контактов | 9 контактов |
