Разъемы / DIN41612 / вилка прямая, 3 ряда АВС, 48 контактов (3*16), шаг 2,54мм / D33-48M1D-S (DS1119-48M0V13)
У поставщика
ПроизводительCONNFLY
КатегорияРазъемы D-SUB и корпуса для них
У поставщиков
331 шт.
Норм. уп.: 63
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт62,50 ₽
Сумма937,50 ₽
+ доплата 490,00 ₽
В наличии247 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 15 штюрлицам и ИП
от 33 — 57,68 ₽ (−8%)
Склад 14срок до недели
Цена за шт—
Сумма—
В наличии84 шт
+700,00 ₽ на каждый заказ со склада, в ценах позицийтолько упаковками по 63 штюрлицам и ИП
продаётся от 63 штпри 63 — 48,90 ₽
Заказ со склада «Склад 13» с этой позицией — 937,50 ₽. До заказа без доплаты не хватает 16 362,50 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
15 шт · Склад 13 · 937,50 ₽
Описание

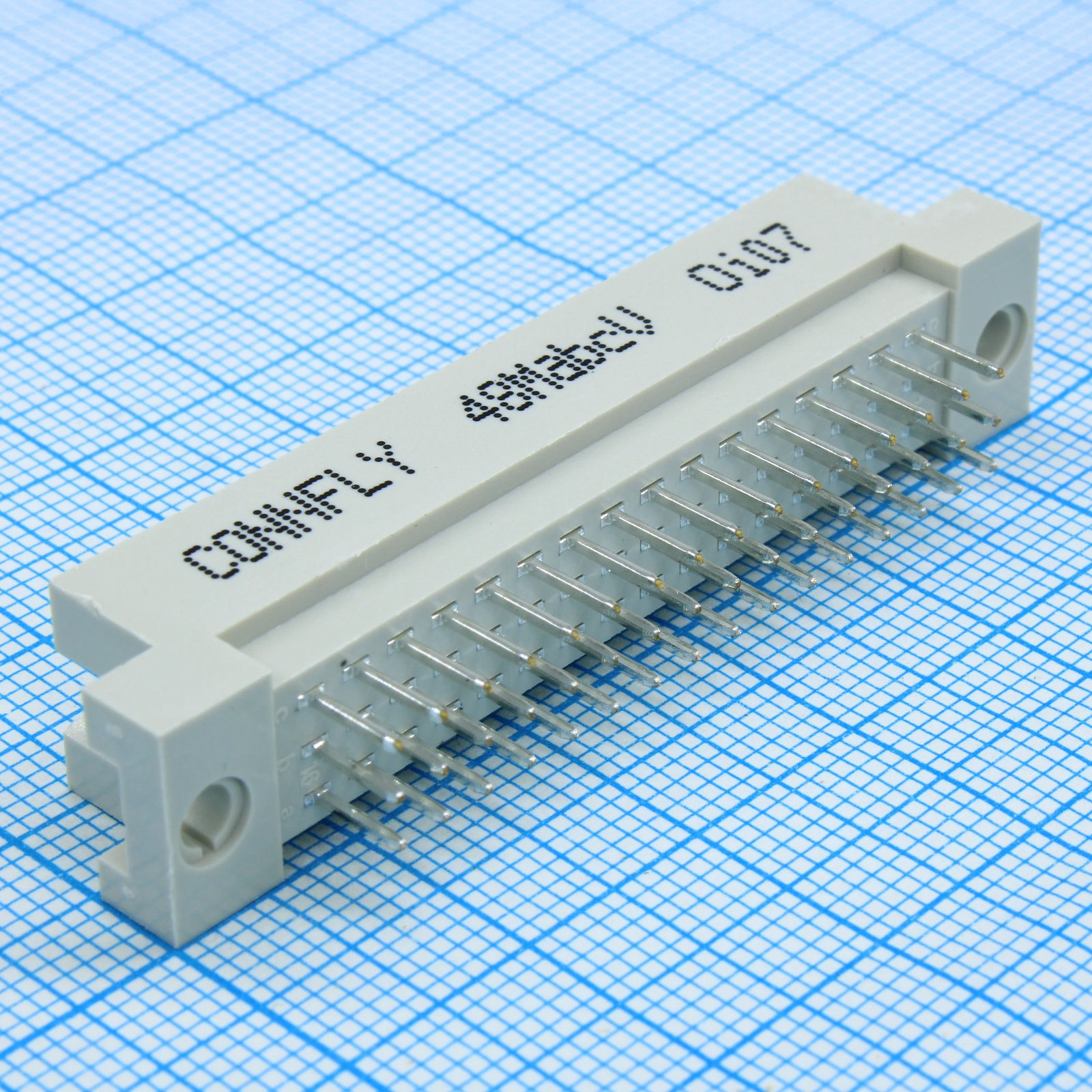

Разъем CONNFLY DS1119-48M0V13 представляет собой прямую вилку стандарта DIN41612. Модель имеет три ряда (А, В, С) и 48 контактов, расположенных с шагом 2,54 мм. Компонент предназначен для создания надежных соединений в модульных конструкциях электроники и промышленных системах управления.
Технические характеристики
| Шаг | 2.54mm |
| Пол разъёма | вилка |
| Серия | DS1119 |
| Тип | D-Sub |
| Размеры | A: 53.26mm; B: 48.26mm; C: 44.26mm; D: 38.10mm |
| Тип монтажа | Выводной |
| Тип монтажа | V/T type (vertical/through-hole) |
| Тип разъема | DIN 41612 C Type (3 Rows) |
| Ном. ток | 2A |
| Покрытие контакта | full Tin plating |
| Материал контакта | Медный сплав |
| Материал корпуса | PBT |
| Общий допуск | X: ±0.60mm; X.: ±0.38mm; .XX: ±0.25mm; Угол: ±5°; Angle 2: ±3°; Angle 3: ±2° |
| Сопр. контакта | 20mΩ max |
| Число контактов | 48 (3*16) |
| Rows with contacts | abc type (3 rows with contact) |
| Допуск топологии печатной платы | ±0.05mm |
| Columns with contacts | 1-2-3 type |
| Сопр. изоляции | 1000MΩ min |
| Раб. температура | -40°C to +105°C |
| Кол-во контактов | 48 |
| Диэлектрическая прочность | AC 1000V(r.m.s)/60s |
| Recommended wave soldering temperature | 260°C, 5-10s |
