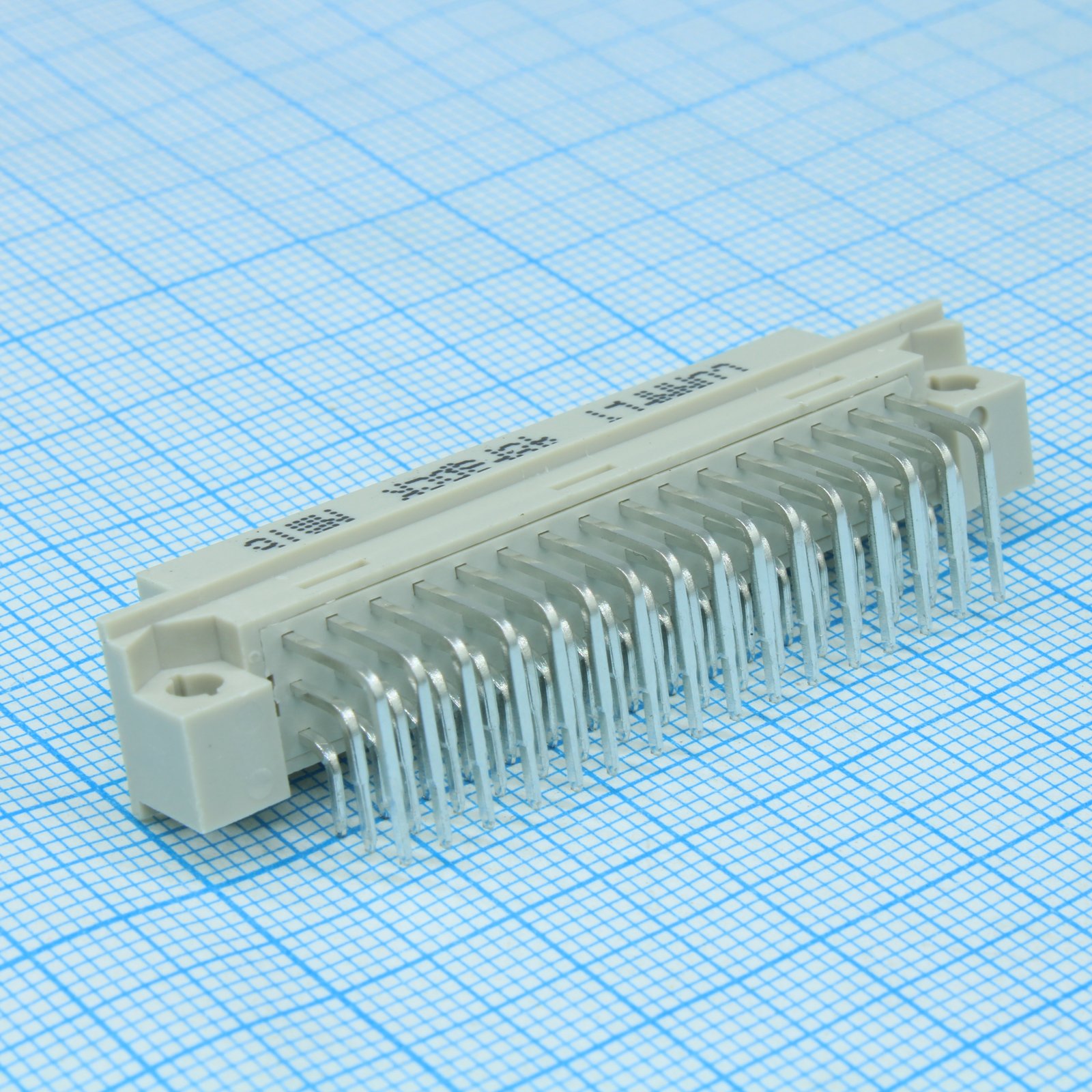

Разъем (розетка) DIN 41612 тип C 48pin (3х16), шаг 2.54мм трехрядный угловой (ряд АBС)
У поставщика
ПроизводительCONNFLY
У поставщиков
400 шт.
Норм. уп.: 63
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт95,06 ₽
Сумма950,60 ₽
+ доплата 490,00 ₽
В наличии400 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 10 штюрлицам и ИП
от 24 — 88,22 ₽ (−7%)
Заказ со склада «Склад 13» с этой позицией — 950,60 ₽. До заказа без доплаты не хватает 16 349,40 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
10 шт · Склад 13 · 950,60 ₽
Описание
Разъем-розетка DIN 41612 тип C от CONNFLY. Модель на 48 контактов (3 ряда по 16) с шагом 2,54 мм, угловое исполнение (ряды A, B, C). Корпус рассчитан на монтаж в палетту. Применяется в промышленной автоматике и телекоммуникационном оборудовании для надежного соединения плат.
Технические характеристики
| Рядов | 3 |
| Шаг | 2.54mm |
| Единицы | mm |
| Пол разъёма | розетка |
| Серия | DS1119 |
| Размеры | A: 53.26mm; B: 48.26mm; C: 44.26mm; D: 38.10mm; Шаг: 2.54mm; Длина вывода: 5.08mm; Шаг строк: 2.54mm; Ширина контакта: 0.6t |
| Тип монтажа | right angle |
| Тип разъема | DIN 41612 Type C |
| Ном. ток | 2A |
| Номер чертежа | C-DS1119-XXXXXXXXX |
| Способ монтажа | THT |
| Покрытие контакта | selective gold flash |
| Row designation | abc |
| Материал контакта | Медный сплав |
| Материал корпуса | PBT |
| Общий допуск | X: ±0.60; X.X: ±0.38; X.XX: ±0.25; Угол: ±5°; Angle 2: ±3°; Angle 3: ±2° |
| Сопр. контакта | 20mOhm max |
| Число контактов | 48 |
| Расположение контактов | 3x16 |
| Product number code | DS1119-XXXXXXX |
| Код покрытия контактов | 0 |
| Сопр. изоляции | 1000 МОм мин |
| Раб. температура | -40°C to +105°C |
| Row with contacts type | abc type (3 rows with contact) |
| Тип упаковки | Tray (палетта) |
| Column with contacts type | 1-2-3 type |
| Температура пайки волной | 260°C, 5-10s |
| Диэлектрическая прочность | AC 1000V (r.m.s) / 60s |
| Допуск рекомендуемой топологии PCB | ±0.05mm |
