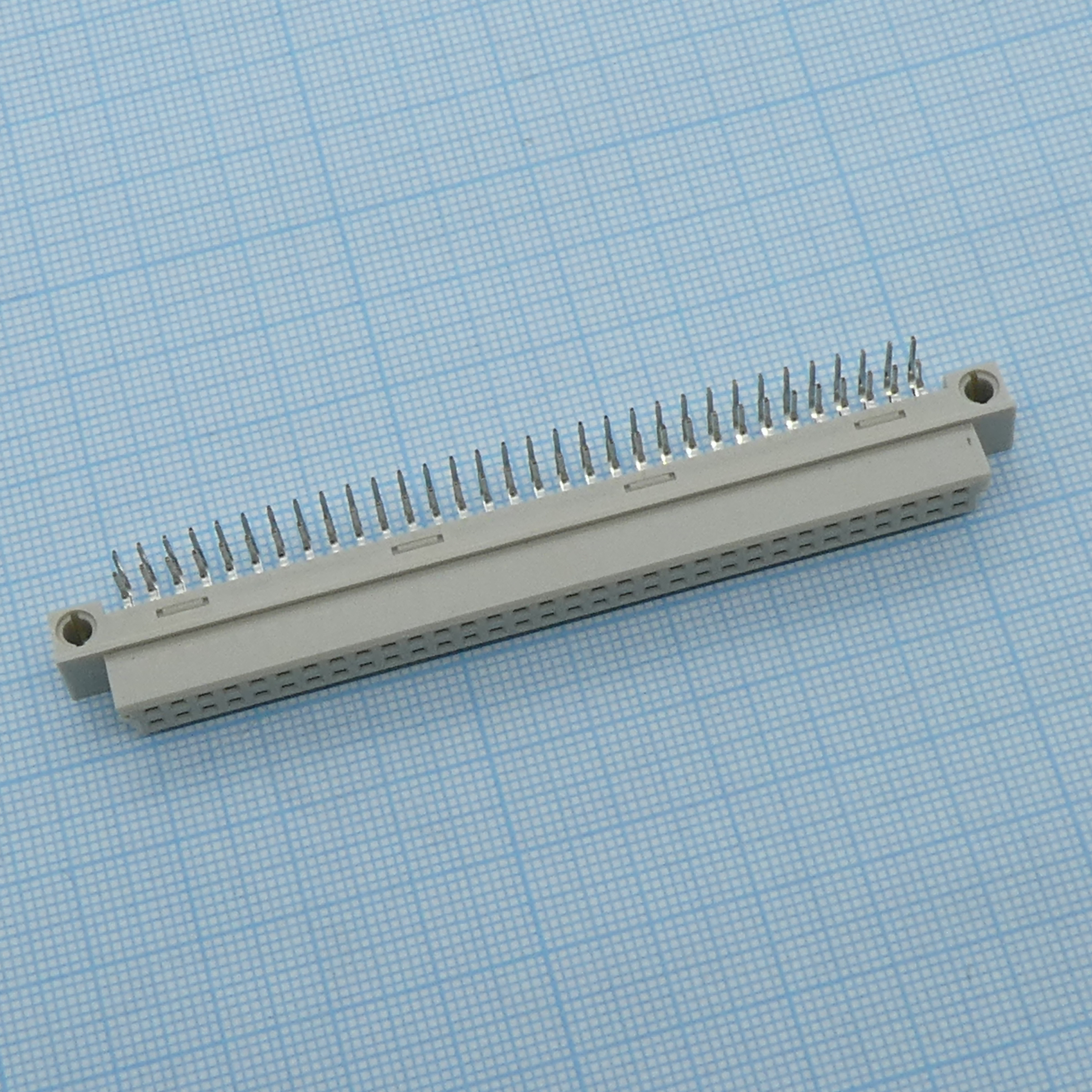

Разъемы / DIN41612 / розетка угловая, 2 ряда АВ, 64 контакта (2*32), шаг 2,54мм / D22-64FR1D-L (9001-34641G DIN41612 64 вывода) (DS1118-64F0R23)
У поставщика
ПроизводительCONNFLY
КатегорияРазъемы D-SUB и корпуса для них
У поставщиков
2 218 шт.
Норм. уп.: 36
Цены поставщиков
Склад 13
В наличии:1 649 шт
Срок поставки: до недели
Норм. уп.: 36
Минимальная партия: 8 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 96,13 |
| от 36 | 89,87 |
| от 108 | 84,90 |
| от 180 | 80,56 |
| от 360 | 77,61 |
Склад 39
В наличии:368 шт.
Срок поставки: до недели
Норм. уп.: 36
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 82,31 |
| от 50 | 76,26 |
| от 84 | 72,88 |
| от 139 | 70,18 |
| от 233 | 68,09 |
Склад 14
В наличии:201 шт.
Срок поставки: до 7 дн.
Норм. уп.: 36
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 36 | 83,71 |
Описание
Разъем DIN41612 от CONNFLY — розетка угловая с 64 контактами, расположенными в два ряда (АВ) по 32 контакта. Конструкция с шагом 2,54 мм предназначена для надежного соединения печатных плат в стандартных еврокрейтах и промышленных шасси. Угловая ориентация контактов упрощает компоновку и монтаж в ограниченном пространстве.
Технические характеристики
| Шаг | 2.54mm |
| Серия | DS1118 |
| Тип | D-Sub |
| Тип монтажа | Выводной |
| Размеры | Tail length: 4.5mm; Общая ширина: 15.54mm; Общая высота: 12.5mm; Общая длина: 93.8mm; Pcb to connector: 8.40mm |
| Описание | DIN 41612 B Type (2 Row) Right Angle Female Connector |
| Тип монтажа | right angle |
| Тип разъема | розетка |
| Ном. ток | 2A |
| Номер чертежа | C-DS1118-XXXXXXX-C |
| Количество рядов | 2 |
| Покрытие контакта | full Tin plating |
| Материал контакта | Медный сплав |
| Contacts per row | 32 |
| Материал корпуса | Thermoplastic (UL94 V-0) |
| Общий допуск | X: ±0.60; X x: ±0.38; Угол: ±5°; X x x: ±0.25; Angle x: ±3°; Angle x x: ±2° |
| Сопр. контакта | 20mΩ max |
| Число контактов | 64 |
| Product number code | DS1118-64F0R23 |
| Сопр. изоляции | 1000MΩ min |
| Раб. температура | -40°C to +105°C |
| Row with contacts type | ab type (2 rows with contact) |
| Column with contacts type | 2-4 type |
| Wave soldering temperature | 260°C, 5-10s |
| Кол-во контактов | 64 |
| Диэлектрическая прочность | AC 1000V (r.m.s) / 60s |
| Recommended pcb layout tolerance | ±0.05mm |
