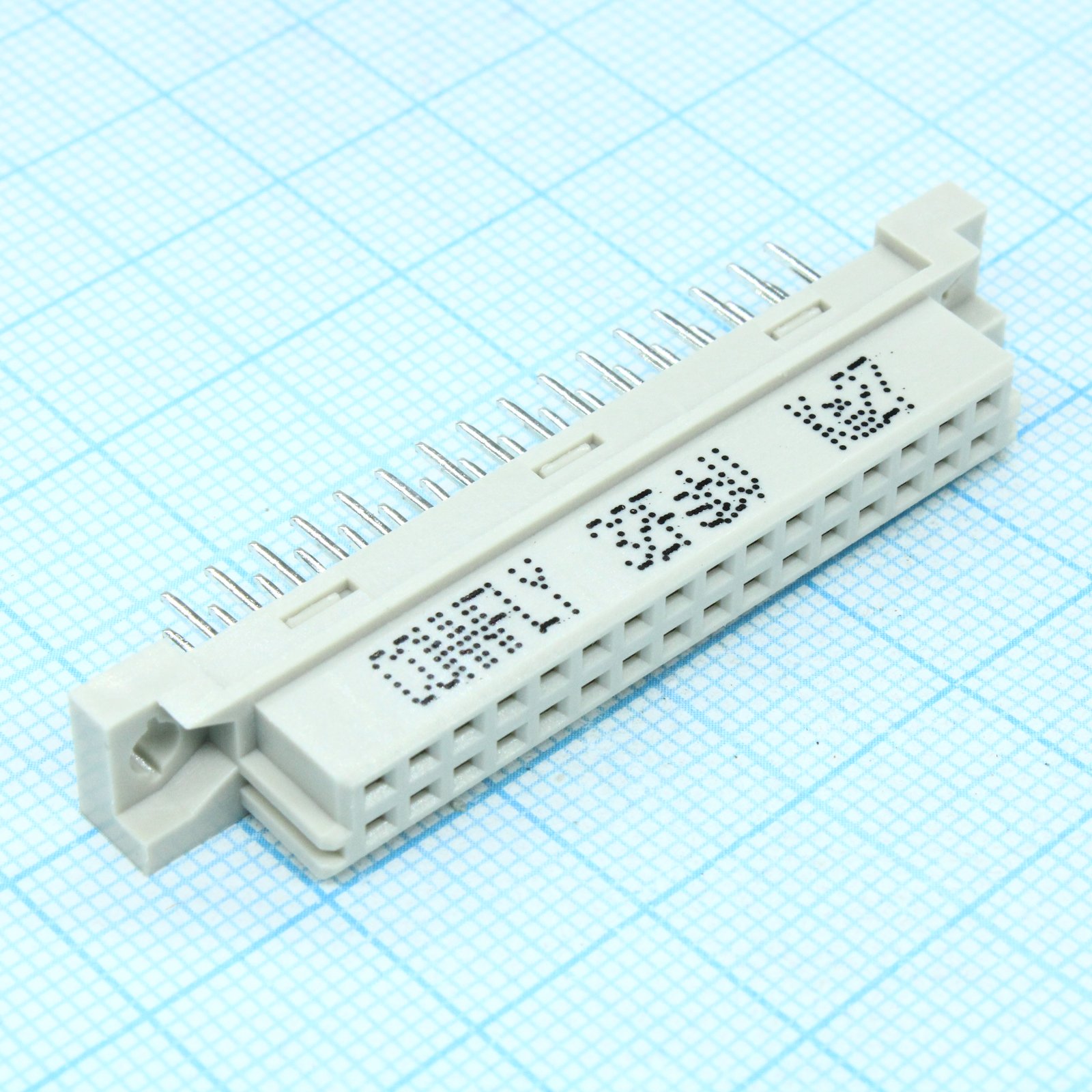

Разъемы / DIN41612 / розетка прямая, 2 ряда АВ, 32 контакта (2*16), шаг 2,54мм / D22-32F1D-S (DS1118-32F0V23)
У поставщика
ПроизводительCONNFLY
КатегорияРазъемы D-SUB и корпуса для них
У поставщиков
13 686 шт.
Норм. уп.: 63
Цены поставщиков
Склад 39
В наличии:6 575 шт.
Срок поставки: до недели
Норм. уп.: 63
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 50,22 |
| от 80 | 45,81 |
| от 133 | 43,32 |
| от 223 | 41,35 |
| от 370 | 39,88 |
Склад 14
В наличии:4 249 шт.
Срок поставки: до 7 дн.
Норм. уп.: 63
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 63 | 55,44 |
Склад 13
В наличии:2 862 шт
Срок поставки: до недели
Норм. уп.: 63
Минимальная партия: 12 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 60,61 |
| от 63 | 56,32 |
| от 126 | 52,90 |
| от 252 | 49,91 |
| от 504 | 47,90 |
Описание
Разъем DIN41612 от CONNFLY — это прямая розетка с двумя рядами контактов (А и В) на 32 позиции (2×16). Модель D22-32F1D-S (DS1118-32F0V23) выполнена с шагом 2,54 мм, что соответствует стандарту для подключения плат в модульных системах. Применяется в промышленной электронике, телекоммуникационном и измерительном оборудовании для надежного соединения в рамках стандарта DIN 41612.
Технические характеристики
| Рядов | 2 rows (ab) |
| Шаг | 2.54mm |
| Тип | D-Sub |
| Корпус | DIN 41612 B type (2 row) |
| Тип монтажа | Выводной |
| Размеры | Female 32p: 54.9mm x 44.26mm x 44.7mm; Female 64p: 94.9mm x 53.26mm x 85.0mm |
| Ориентация | вертикальная |
| Tail length | 4.5mm |
| Ном. ток | 2A |
| Материал контакта | Медный сплав |
| Материал корпуса | Thermoplastic (UL94 V-0) |
| Сопр. контакта | 20mΩ max |
| Число контактов | 32 |
| Расположение контактов | 2-4 type |
| Product number code | DS1118-32F0V23 |
| Сопр. изоляции | 1000MΩ min |
| Раб. температура | -40°C to +105°C |
| Wave soldering temperature | 260°C, 5-10s |
| Кол-во контактов | 18 контактов |
| Диэлектрическая прочность | AC 1000V(r.m.s)/60s |
