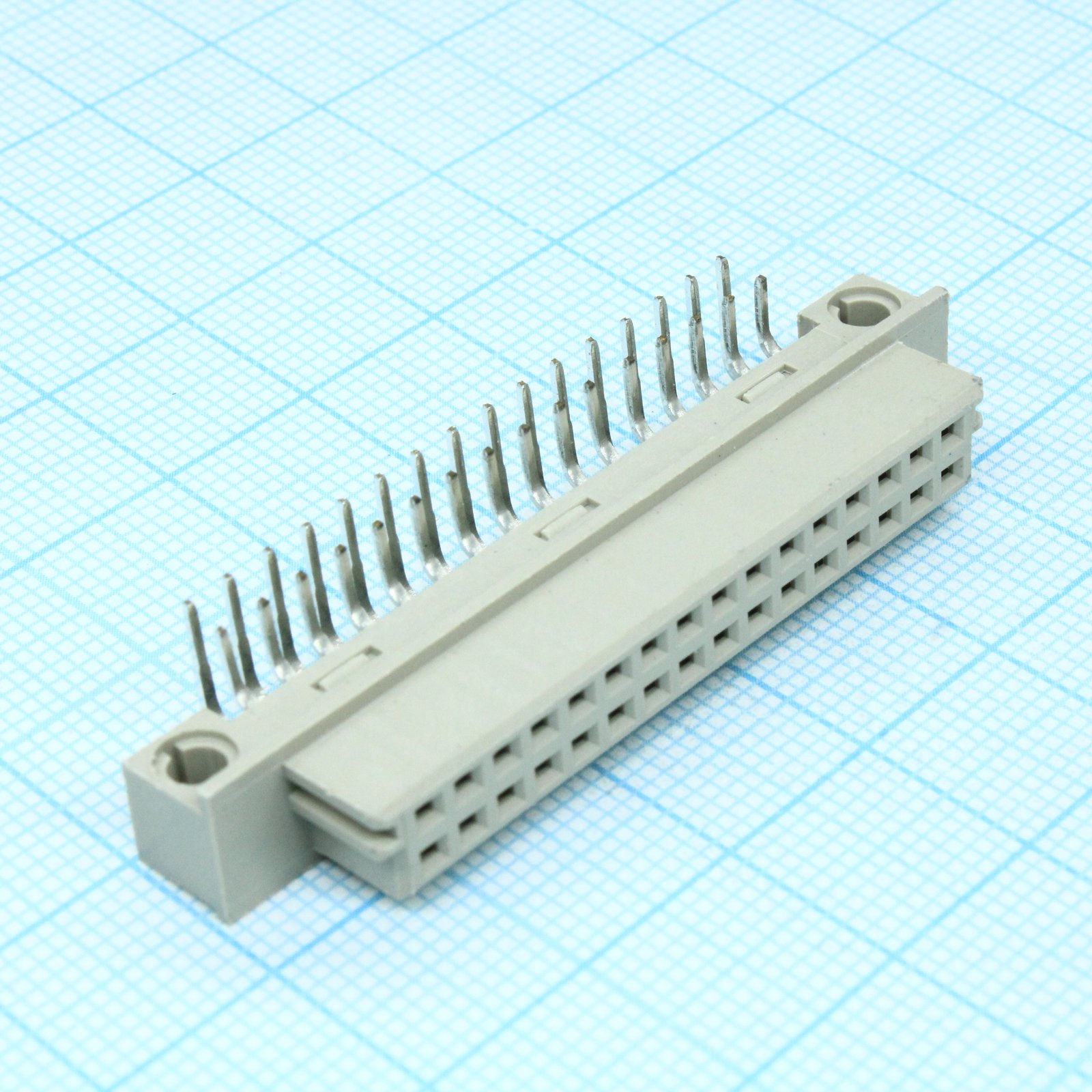

Разъемы / DIN41612 / розетка угловая, 2 ряда АВ, 32 контакта (2*16), шаг 2,54мм / D22-32FR1D-S (DS1118-32F0R23)
У поставщика
ПроизводительCONNFLY
КатегорияРазъемы D-SUB и корпуса для них
У поставщиков
1 379 шт.
Норм. уп.: 63
Цены поставщиков
Склад 13
В наличии:913 шт
Срок поставки: до недели
Норм. уп.: 63
Минимальная партия: 12 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 61,19 |
| от 22 | 59,93 |
| от 44 | 58,22 |
| от 126 | 55,83 |
| от 189 | 53,04 |
Склад 39
В наличии:303 шт.
Срок поставки: до недели
Норм. уп.: 63
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 50,54 |
| от 81 | 46,09 |
| от 135 | 43,57 |
| от 223 | 41,58 |
| от 374 | 40,10 |
Склад 14
В наличии:163 шт.
Срок поставки: до 7 дн.
Норм. уп.: 63
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 63 | 49,61 |
Описание
Разъем DIN41612 от CONNFLY — угловая розетка с 32 контактами, расположенными в два ряда (тип АВ). Конструкция с шагом 2,54 мм обеспечивает надежное соединение в модульных системах и промышленной электронике. Модель D22-32FR1D-S (DS1118-32F0R23) подходит для монтажа на печатную плату, применяется в телекоммуникационном и измерительном оборудовании.
Технические характеристики
| Шаг | 2.54mm |
| Серия | DS1118 |
| Тип | D-Sub |
| Тип монтажа | Выводной |
| Размеры | Длина вывода: 3.3mm; Общая ширина: 15.54mm; Общая высота: 12.5mm; Общая длина: 44.7mm; Pcb layout pitch: 2.54mm |
| Описание | DIN 41612 B Type (2 Row) Right Angle Female Connector |
| Tail length | 4.5mm |
| Тип разъема | розетка |
| Ном. ток | 2A |
| Номер чертежа | C-DS1118-XXXXXXX-C |
| Покрытие контакта | full Tin plating |
| Материал контакта | Медный сплав |
| Материал корпуса | Thermoplastic (UL94 V-0) |
| Сопр. контакта | 20mΩ max |
| Число контактов | 32 |
| Rows with contacts | ab |
| Расположение контактов | 2x16 |
| Product number code | DS1118-32F0R23 |
| Contact plating code | 6 |
| Ориентация монтажа | right angle |
| Сопр. изоляции | 1000MΩ min |
| Раб. температура | -40°C to +105°C |
| Column with contacts type | 2-4 |
| Кол-во контактов | 18 контактов |
| Диэлектрическая прочность | AC 1000V (r.m.s) / 60s |
| Recommended wave soldering temperature | 260°C, 5-10s |
