Разъемы / Цилиндрические (Круглые) / CONNFLY / розетка на кабель + вилка на блок (гайка сзади), 3 контакта, резьба, пайка / DS1110-3B6 / GX16 12M-3A+12M-3B КИТАЙ,
У поставщика
ПроизводительCONNFLY
КатегорияРазъемы цилиндрические
У поставщиков
353 шт.
Норм. уп.: 50
Цены поставщиков
Склад 13
В наличии:293 шт
Срок поставки: до недели
Норм. уп.: 50
Минимальная партия: 6 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 120,43 |
| от 19 | 112,10 |
| от 50 | 105,31 |
| от 100 | 100,23 |
| от 200 | 96,45 |
Склад 39
В наличии:30 шт.
Срок поставки: до недели
Норм. уп.: 50
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 104,33 |
| от 39 | 97,37 |
| от 65 | 93,50 |
| от 109 | 90,41 |
| от 182 | 87,93 |
Склад 14
В наличии:30 шт.
Срок поставки: до 7 дн.
Норм. уп.: 50
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 50 | 105,26 |
Описание

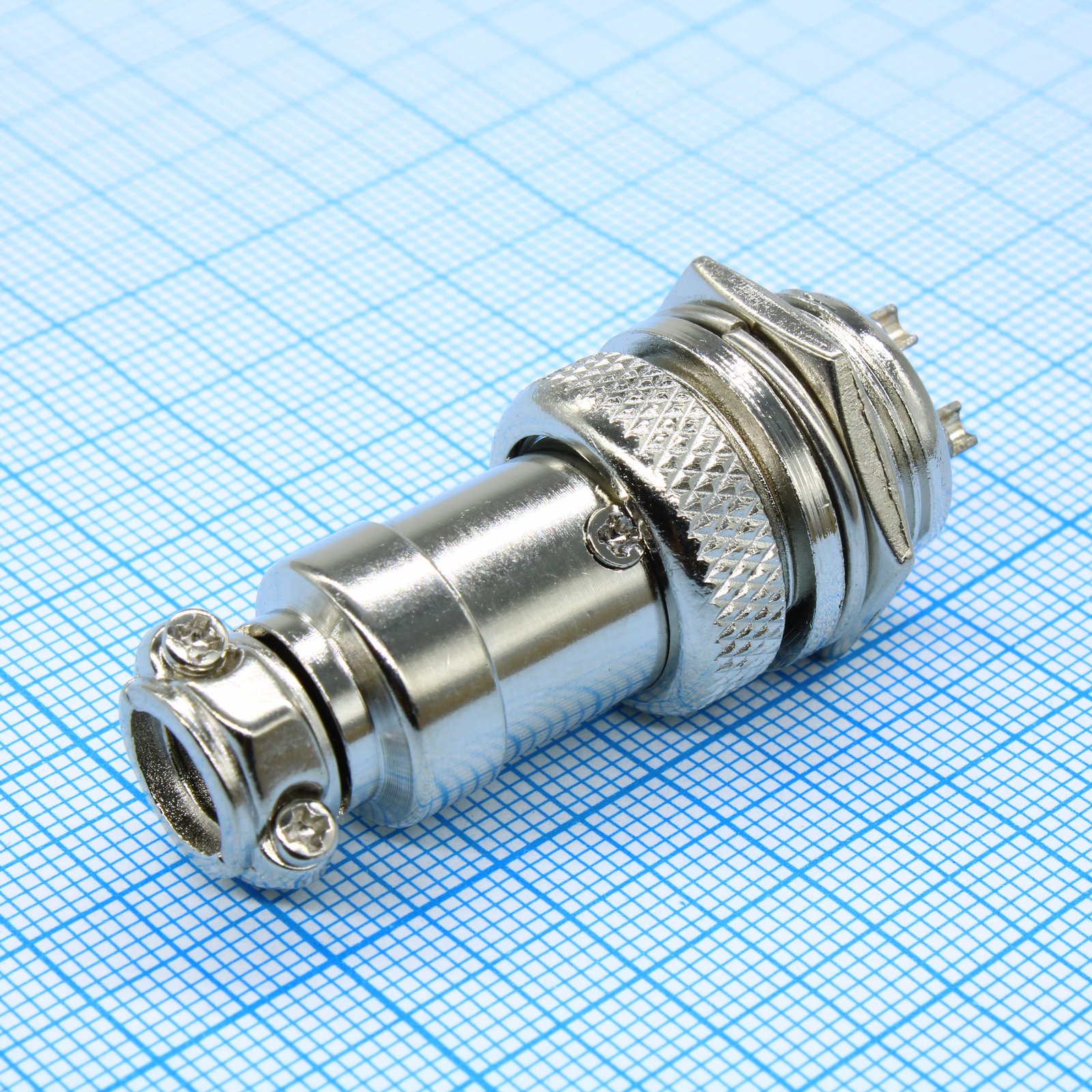

Разъем цилиндрический (круглый) от CONNFLY, представляющий собой комплект из розетки на кабель и вилки на блок с задней гайкой. Модель DS1110-3B6 (также известна как GX16 12M-3A+12M-3B) имеет 3 контакта и резьбовое соединение для надежной фиксации. Контакты рассчитаны под пайку, что обеспечивает прочное и стабильное электрическое соединение. Применяется в промышленной электронике, аудиотехнике и блоках питания для коммутации сигналов и электропитания.
Технические характеристики
| Шкала | 1:1 |
| Серия | DS1110 SERIES |
| Sheets | 3 |
| Резьба | M16*1.0 |
| Размеры | Ширина: 27.5mm; Высота: 13.9mm; Nut thread: M1.7; Длина корпуса: 34.70mm REF; Диаметр штыря: 0.7mm; Резьба винта: M16*1.0; Mating length: 5.95mm; Внутренний диаметр: 2.7mm; Внешний диаметр: 3.2mm; Pin hole diameter: 0.5mm; Overall length ref: 46.6mm REF; Panel cutout diameter: 12.55mm |
| Размер листа | A4 |
| Выводы | Solder |
| Тип монтажа | Выводной |
| Цвет корпуса | Чёрный |
| Тип монтажа | Cable mount socket + Panel mount plug (rear nut) |
| Тип разъема | Female socket + Male plug |
| Ном. ток | 5A Max |
| Номер чертежа | C-DS1110-XXX-B |
| Покрытие контакта | Серебристый |
| Общий допуск | X: ±0.60mm; X x: ±0.38mm; X xx: ±0.25mm; Угол: ±5°; Выступ: ±3° |
| Сопр. контакта | 50mΩ Max |
| Число контактов | 3 |
| Product number code | DS1110-XXX X |
| Сопр. изоляции | 1000MΩ(DC) Min |
| Кол-во контактов | 3 контакта |
| Диэлектрическая прочность | 500V(AC) |
