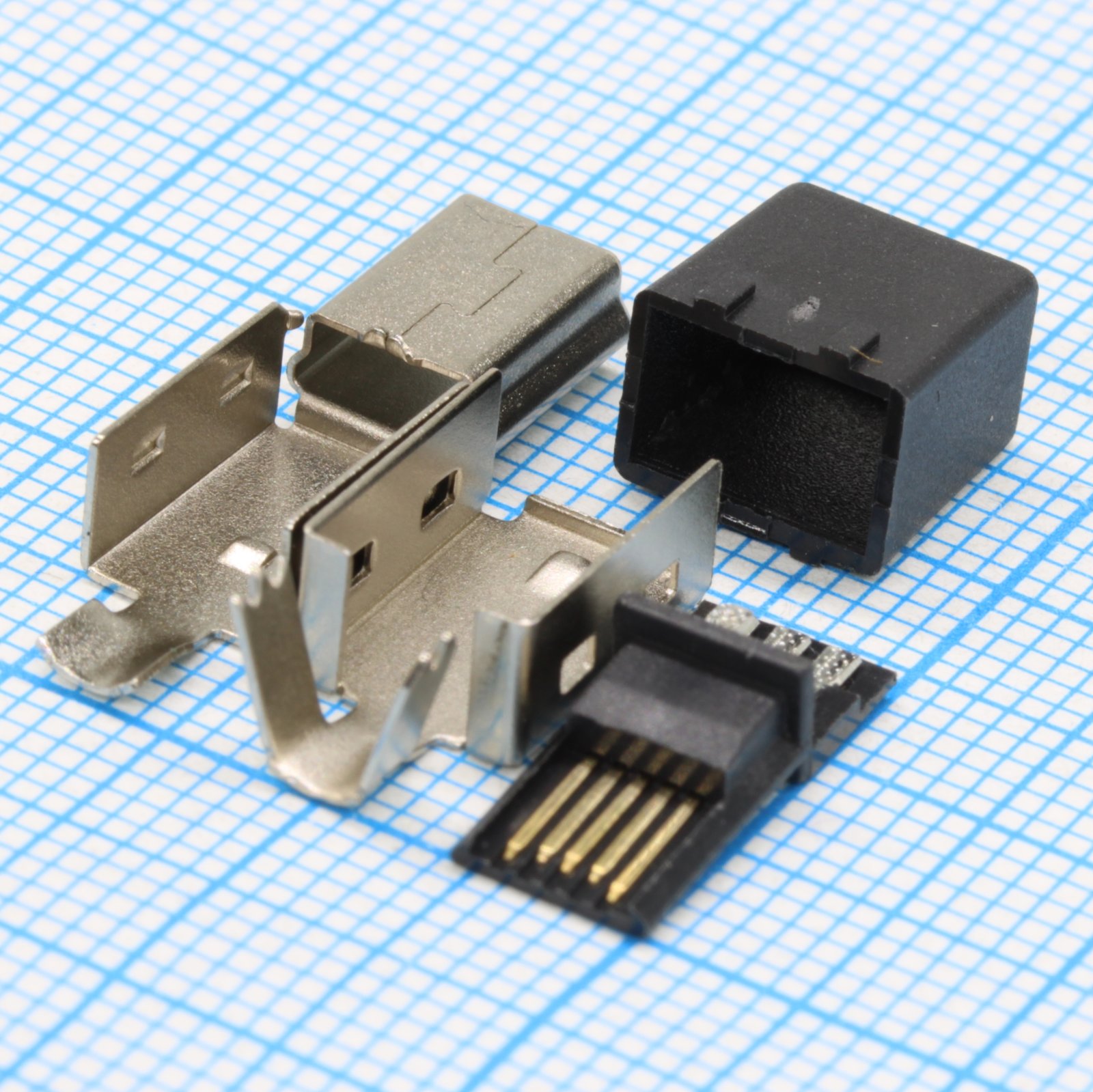

Разъемы / USB mini USB iee1394 разъемы / вилка miniUSB на кабель, 5 конт., пайка, из 4-х частей / MUBS-05P (MUBS-5M) (DS1105-01-BN0)
У поставщика
ПроизводительCONNFLY
КатегорияРазъёмы USB
У поставщиков
349 шт.
Норм. уп.: 1000
Цены поставщиков
Склад 13
В наличии:263 шт
Срок поставки: до недели
Норм. уп.: 1000
Минимальная партия: 18 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 41,01 |
| от 28 | 38,88 |
| от 55 | 36,80 |
| от 109 | 35,13 |
| от 217 | 34,24 |
Склад 14
В наличии:86 шт.
Срок поставки: до 7 дн.
Норм. уп.: 1000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 000 | 30,22 |
Описание
Разъем CONNFLY DS1105-01-BN0 представляет собой вилку miniUSB типа B для установки на кабель. Модель имеет 5 контактов и предназначена для пайки, корпус состоит из 4 частей для надежной фиксации. Используется для подключения периферийных устройств и зарядки, обеспечивая стабильное соединение в компактном форм-факторе.
Технические характеристики
| Примечание | Pin 4 does not have solder cup |
| Тип | USB |
| Кол-во выводов | 5 |
| Размеры | 0.80: mm; 1.60: mm; 2.50: mm; 3.00: mm; 3.30: mm; 4.20: mm; 4.70: mm; 5.00: mm; 5.20: mm; 6.10: mm; 6.80: mm; 7.70: mm; 7.90: mm; 8.50: mm; 9.80: mm; 10.60: mm; 14.00: mm |
| Тип монтажа | SMD |
| Цвет корпуса | B: BLACK |
| Тип монтажа | solder |
| Тип разъема | MINI USB 5PIN B TYPE MALE SOLDER |
| Ном. ток | 0.5A/pin Max. |
| Серия продукта | DS1105-01 |
| Материал корпуса | Сталь |
| Ном. напряжение | 30V(DC) |
| Материал контакта | Медный сплав |
| Материал корпуса | PBT |
| Общий допуск | X. : ±0.25; Допуск угла: ±5°, ±3°, ±2° |
| Темп. диапазон | -40°C to +105°C |
| Сопр. контакта | 50mΩ Max. |
| Product number code | DS1105-01-XBXX |
| Сопр. изоляции | 100MΩ Min |
| Shell plating options | 6: Tin, N: Nickel |
| Contact plating options | 0: Selective gold flash, C: Selective 3u" gold, 3: Selective 30u" gold, 8: Full gold |
| Кол-во контактов | 5 |
| Диэлектрическая прочность | 100VAC 1 minute |
