Разъемы / USB mini USB iee1394 разъемы / MiniUSB, Type B 5конт розетка вертикальная, выводы прямые / DS1104-03-BN0ST
У поставщика
ПроизводительCONNFLY
КатегорияРазъёмы USB
У поставщиков
15 738 шт.
Норм. уп.: 100
Цены поставщиков
Склад 39
В наличии:9 385 шт.
Срок поставки: до недели
Норм. уп.: 100
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 25,32 |
| от 156 | 22,48 |
| от 263 | 20,86 |
| от 438 | 19,59 |
| от 726 | 18,69 |
Склад 13
В наличии:6 225 шт
Срок поставки: до недели
Норм. уп.: 100
Минимальная партия: 28 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 25,91 |
| от 100 | 23,69 |
| от 300 | 21,92 |
| от 500 | 20,39 |
| от 1 000 | 19,37 |
Склад 14
В наличии:128 шт.
Срок поставки: до 7 дн.
Норм. уп.: 100
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 100 | 20,49 |
Описание

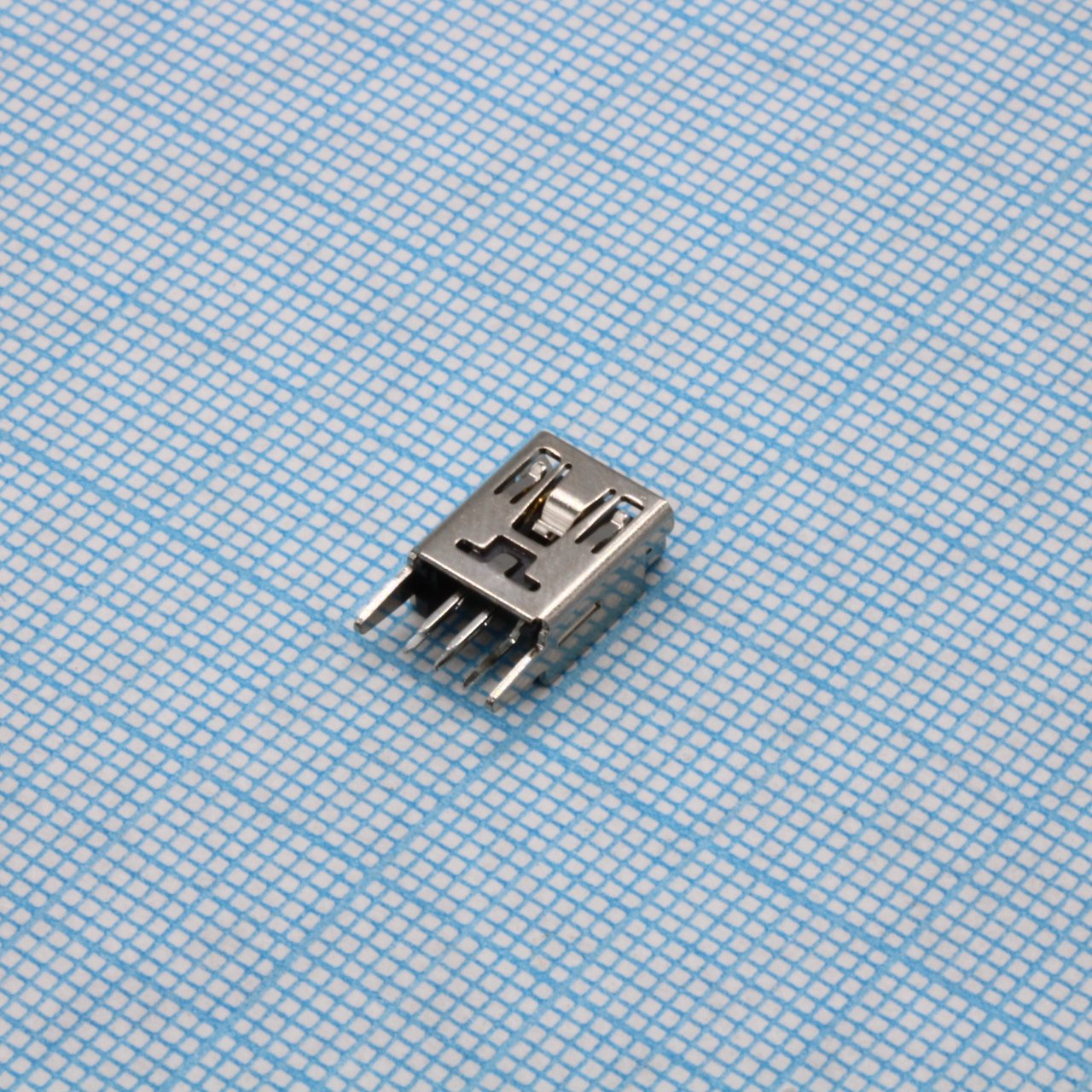

Разъем Mini-USB тип B от CONNFLY (артикул DS1104-03-BN0ST) представляет собой 5-контактную розетку с вертикальной ориентацией на плате. Модель оснащена прямыми выводами для пайки в отверстия, что обеспечивает надежное механическое крепление. Применяется для подключения периферийных устройств и зарядки в компактной электронике.
Технические характеристики
| Шкала | 1:1 |
| Единицы | mm |
| Серия | DS1104-03 SERIES |
| Тип | USB |
| Допуск, % | 0,05 |
| Размеры | 0.80: 0.80; 1.60: 1.60; 2.00: 2.00; 3.00: 3.00; 3.10: 3.10; 3.20: 3.20; 3.90: 3.90; 5.86: 5.86; 6.90: 6.90; 7.70: 7.70; 8.50: 8.50; 9.20: 9.20; 12.25: 12.25; 12.90: 12.90; Bend type: 10.25; Straight type: 3.20 |
| Drawing no | C-DS1104-03-XXXXX |
| Размер листа | A4 |
| Тип упаковки | трубка |
| Тип монтажа | SMD |
| Цвет корпуса | Чёрный |
| Тип монтажа | THT |
| Shell plating | Full Matt Tin |
| Boardlock type | Straight type |
| Тип разъема | Mini USB 5 Positions Female V/T Type |
| Материал корпуса | Медный сплав |
| Ном. напряжение | 30V(DC) |
| Покрытие контакта | Selective gold flash |
| Материал контакта | Медный сплав |
| Материал корпуса | High temperature plastic, UL94 V-0 |
| Общий допуск | X.: ±0.60; .XX: ±0.25; X. : ±0.38; ANGLE: ±5°; ANGLE 2: ±3°; ANGLE 3: ±2° |
| Темп. диапазон | -40°C to +105°C |
| Сопр. контакта | 50mΩ Max |
| Product number code | DS1104-03-BN0ST |
| Сопр. изоляции | 100MΩ Min |
| Кол-во контактов | 4 |
| Диэлектрическая прочность | 100VAC 1 minute |
