Разъемы / USB mini USB iee1394 разъемы / MiniUSB, Type B 5конт розетка вертикальная / MUBV1-05 (DS1104-03-BN0BT)
У поставщика
ПроизводительCONNFLY
КатегорияРазъёмы USB
У поставщиков
24 203 шт.
Норм. уп.: 100
Цены поставщиков
Склад 14
В наличии:13 446 шт.
Срок поставки: до 7 дн.
Норм. уп.: 100
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 100 | 22,79 |
Склад 39
В наличии:8 001 шт.
Срок поставки: до недели
Норм. уп.: 100
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 23,90 |
| от 173 | 21,13 |
| от 286 | 19,56 |
| от 480 | 18,32 |
| от 798 | 17,44 |
Склад 13
В наличии:2 756 шт
Срок поставки: до недели
Норм. уп.: 100
Минимальная партия: 26 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 26,76 |
| от 100 | 24,22 |
| от 200 | 22,13 |
| от 400 | 20,54 |
| от 700 | 19,37 |
Описание

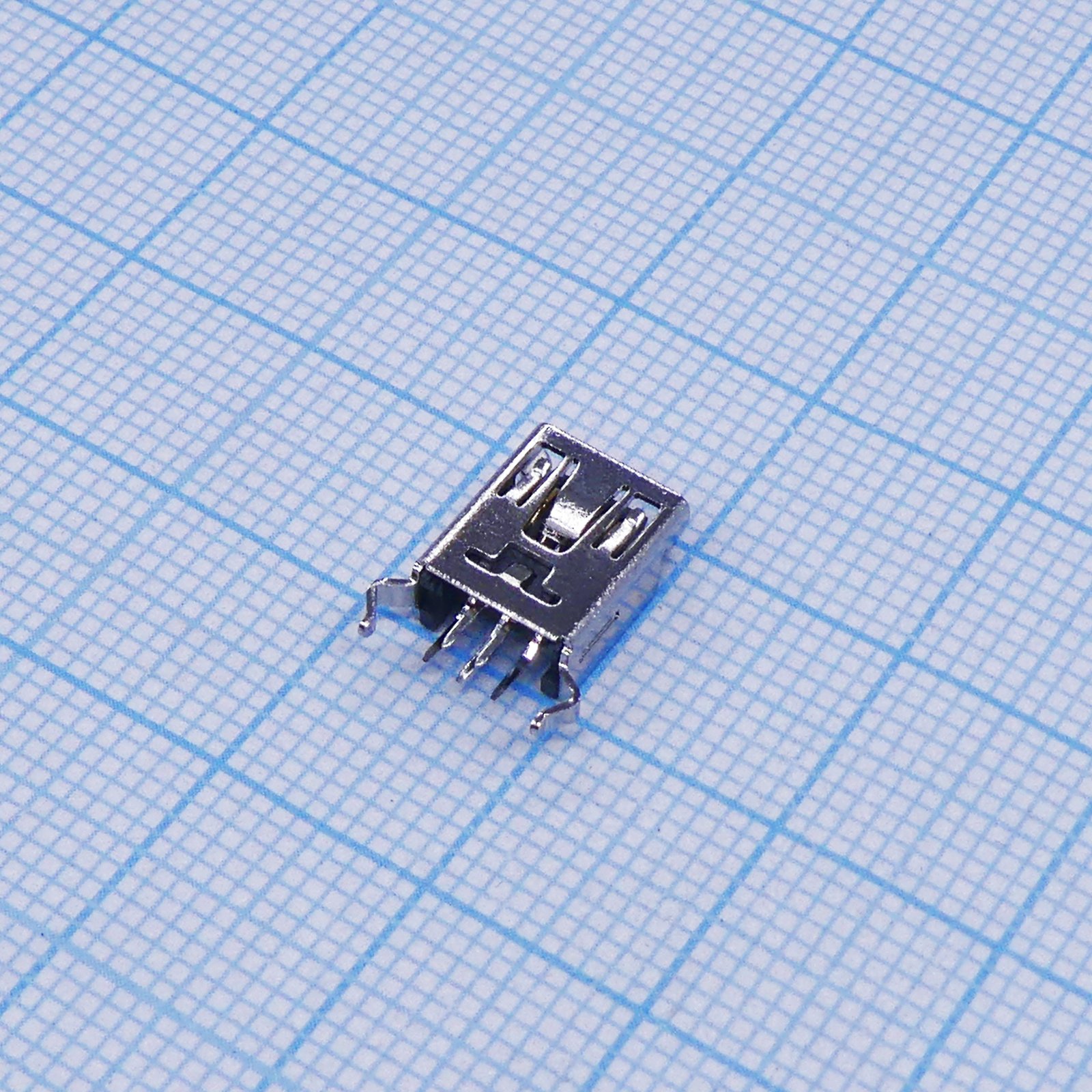

Разъем MiniUSB Type B от CONNFLY (артикул MUBV1-05) представляет собой вертикальную розетку с 5 контактами. Предназначен для пайки на плату и обеспечивает надежное подключение периферийных устройств. Используется в портативной электронике, зарядных устройствах и интерфейсных платах для передачи данных и питания.
Технические характеристики
| Тип | Mini USB Type B |
| Пол разъёма | розетка |
| Тип | USB Type-C |
| Ток, А | 5 А |
| Тип монтажа | Выводной |
| Позиции | 5 |
| Допуск, % | 0,05 |
| Размеры | Ширина: 9.20mm; Высота: 12.25mm; Длина: 12.90mm |
| Ориентация | вертикальная |
| Тип упаковки | трубка |
| Цвет корпуса | Чёрный |
| Shell plating | Full Nickel |
| Boardlock type | Bend type |
| Материал корпуса | Медный сплав |
| Ном. напряжение | 30V(DC) |
| Покрытие контакта | Selective 3u" gold |
| Тип тока | DC |
| Материал контакта | Медный сплав |
| Материал корпуса | High temperature plastic, UL94 V-0 |
| Темп. диапазон | -40°C to +105°C |
| Сопр. контакта | 50mΩ Max |
| Напряжение, В | 20 В |
| Сопр. изоляции | 100MΩ Min |
| Recommended pcb layout | See drawing |
| Кол-во контактов | 24 контакта |
| Диэлектрическая прочность | 100VAC 1 minute |
