Разъемы / USB mini USB iee1394 разъемы / USB типA розетка с экраном для выводн монтажа / USBA-1F (UBAR-04SW1) (USBA-1J) (DS1095-WNR0)
У поставщика
ПроизводительCONNFLY
КатегорияРазъёмы USB
У поставщиков
28 186 шт.
Норм. уп.: 120
Цены поставщиков
Склад 39
В наличии:19 263 шт.
Срок поставки: до недели
Норм. уп.: 120
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 14,09 |
| от 296 | 12,15 |
| от 493 | 11,06 |
| от 818 | 10,19 |
| от 1 360 | 9,59 |
Склад 14
В наличии:6 424 шт.
Срок поставки: до 7 дн.
Норм. уп.: 120
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 120 | 11,71 |
Склад 13
В наличии:2 499 шт
Срок поставки: до недели
Норм. уп.: 120
Минимальная партия: 40 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 17,43 |
| от 120 | 15,55 |
| от 360 | 14,00 |
| от 600 | 12,80 |
| от 1 080 | 11,93 |
Описание

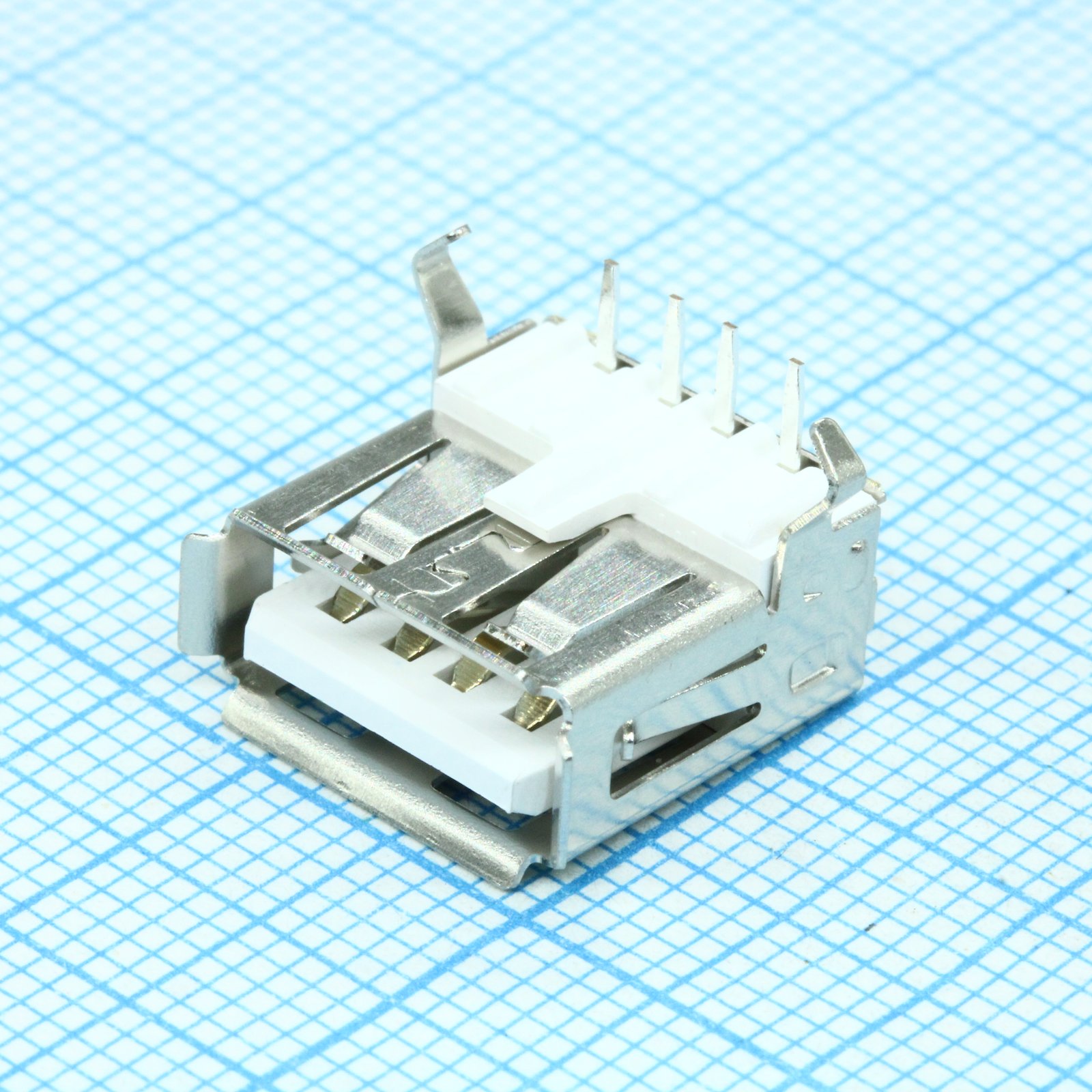

Разъем USB тип A от CONNFLY (артикул DS1095-WNR0) представляет собой розетку с экраном, предназначенную для выводного монтажа на плату. Модель выполнена в стандартном форм-факторе USB-A и оснащена металлическим экраном для защиты от электромагнитных помех. Подходит для использования в блоках питания, панелях ввода-вывода и другом оборудовании, где требуется надежное проводное соединение.
Технические характеристики
| Тип | USB |
| Шаг | 1.0 мм |
| Размеры | Шаг выводов: 2.00mm; Общая ширина: 14.0mm; Общая высота: 13.14mm; Общая длина: 14.5mm; Диаметр контакта: Ø0.92mm; Диаметр монтажного отверстия: Ø2.30mm |
| Долговечность | 1500 Cycles |
| Mating force | 3.57Kgf Maximum |
| Тип монтажа | SMD |
| Цвет корпуса | Белый |
| Тип монтажа | R/A |
| Shell plating | Nickel |
| Тип разъема | USB A Female Single Port |
| Ном. ток | 1.5A Max |
| Материал корпуса | Copper Alloy or Steel |
| Unmating force | 1.02Kgf Minimum |
| Ном. напряжение | 30V Max |
| Покрытие контакта | Selective gold flash |
| Материал контакта | Медный сплав |
| Общий допуск | X: ±0.60mm; X x: ±0.38mm; Угол: ±5°; X x x: ±0.25mm; Angle x: ±3°; Angle x x: ±2° |
| Темп. диапазон | -40°C ~ +85°C |
| Сопр. контакта | 30mΩ Max |
| Материал изолятора | Thermoplastic, Black or White |
| Сопр. изоляции | 1000MΩ Min |
| Кол-во контактов | 5 |
| Диэлектрическая прочность | 750V AC(rms) for 1 minute |
| Recommended pcb layout tolerance | ±0.05mm |
