Разъемы / USB mini USB iee1394 разъемы / USB типА прямой повернутый угол, розетка на плату / USBA-1U (UBAU-04SW01) (3210SR) (DS1095-01-WNR0-Fe)
У поставщика
ПроизводительCONNFLY
КатегорияРазъёмы USB
У поставщиков
1 523 шт.
Норм. уп.: 100
Цены поставщиков
Склад 13
В наличии:950 шт
Срок поставки: до недели
Норм. уп.: 100
Минимальная партия: 32 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 22,74 |
| от 45 | 21,36 |
| от 100 | 20,01 |
| от 200 | 18,93 |
| от 400 | 18,35 |
Склад 14
В наличии:573 шт.
Срок поставки: до 7 дн.
Норм. уп.: 100
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 100 | 19,58 |
Описание

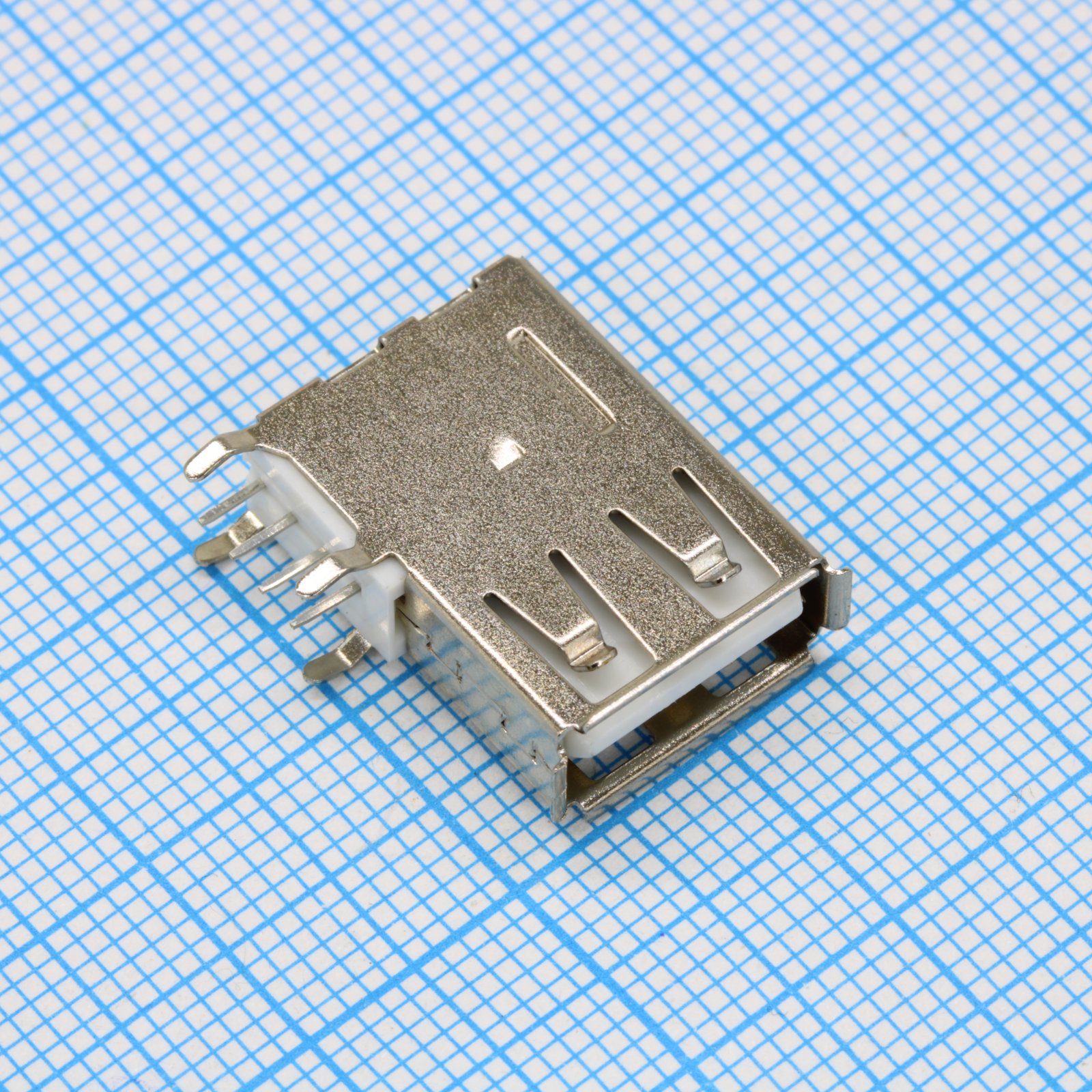

Разъем USB тип A от CONNFLY, модель DS1095-01-WNR0-Fe, представляет собой розетку для монтажа на плату с прямым или повернутым под углом расположением контактов. Компонент предназначен для передачи данных и питания в стандартных интерфейсах USB, совместим с разъемами mini USB и IEEE 1394. Конструкция обеспечивает надежное соединение при пайке на печатную плату.
Технические характеристики
| Шкала | 1:1 |
| Единицы | mm |
| Серия | DS1095-01 SERIES |
| Тип | USB |
| Шаг | 1.0 мм |
| Размеры | 7.0: mm; 11.6: mm; 13.7: mm; 14.5: mm; 19.5: mm; 2.00: mm; 2.50: mm; 5.20: mm; 5.80: mm; 6.00: mm; 7.00: mm; 12.50: mm; Hole diameter 0.92: mm; Hole diameter 1.40: mm |
| Долговечность | 1500 Cycles |
| Mating force | 3.57Kgf Maximum |
| Тип монтажа | SMD |
| Цвет корпуса | Белый |
| Тип монтажа | R/A (Right Angle) |
| Shell plating | Nickel |
| Тип разъема | USB A Female Up Right Angle Type |
| Ном. ток | 1.5A Max |
| Номер чертежа | C-DS1095-01-XXXX-X-D |
| Номер изделия | DS1095-01-WNR0-Fe |
| Материал корпуса | Copper Alloy or Steel |
| Unmating force | 1.02Kgf Minimum |
| Ном. напряжение | 30V Max |
| Покрытие контакта | Selective gold flash |
| Материал контакта | Медный сплав |
| Общий допуск | X: ±0.60; X.: ±0.38; .XX: ±0.25; Угол: ±5°; Angle xx: ±3°; Angle xxx: ±2° |
| Темп. диапазон | -40°C to +85°C |
| Сопр. контакта | 30mΩ Max |
| Материал изолятора | Thermoplastic, Black or White |
| Mounting technology | THT |
| Pcb layout tolerance | ±0.05 |
| Сопр. изоляции | 1000MΩ Min |
| Кол-во контактов | 5 |
| Диэлектрическая прочность | 750V AC(rms) for 1 minute |
