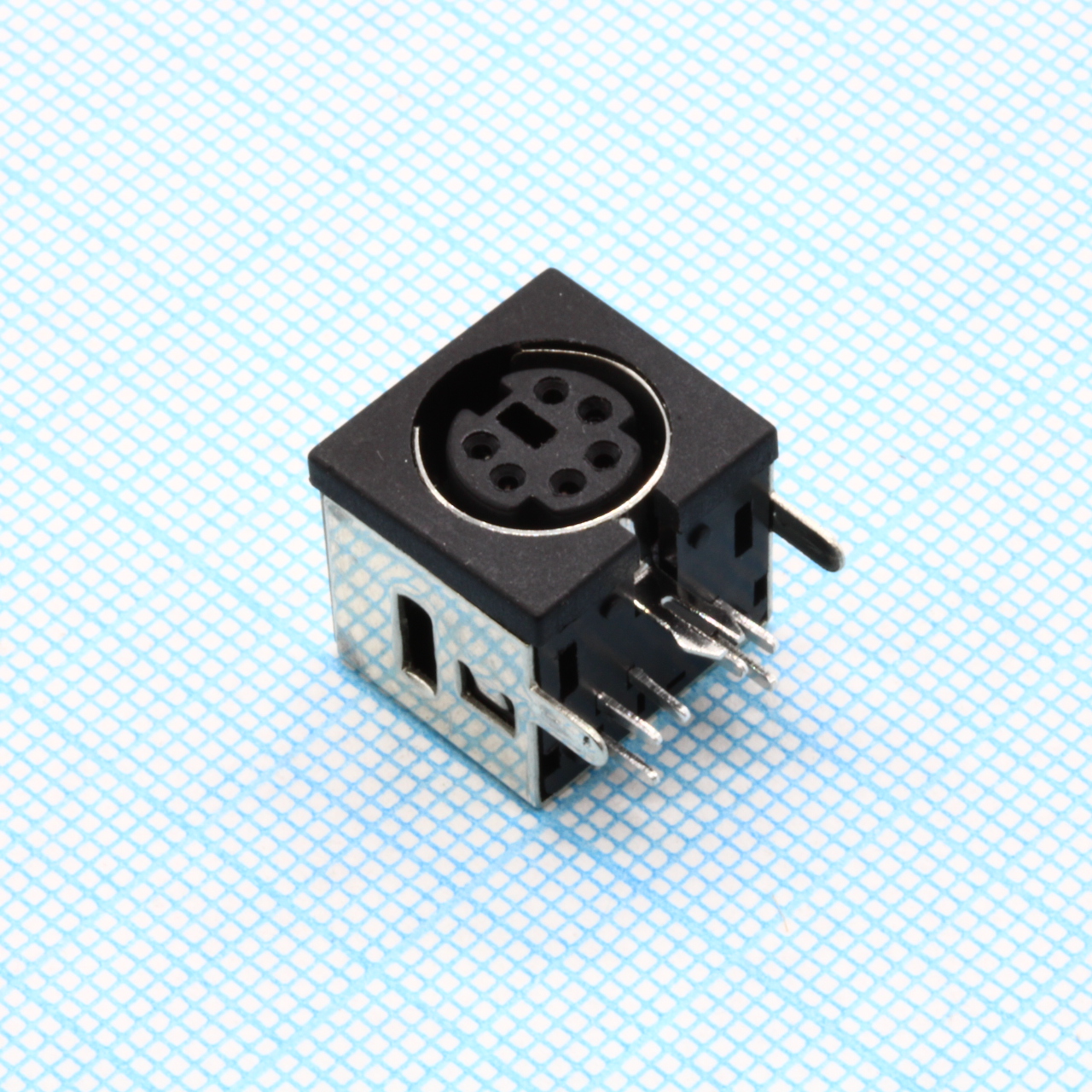

Разъемы / Din mini DIN / minidin 6конт (м) на плату) (AF-3230 / MDN-6FR (DS1093-03-BN60)
У поставщика
ПроизводительCONNFLY
КатегорияРазъемы DIN
У поставщиков
3 656 шт.
Норм. уп.: 100
Цены поставщиков
Склад 39
В наличии:3 656 шт.
Срок поставки: до недели
Норм. уп.: 100
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 38,65 |
| от 103 | 34,93 |
| от 169 | 32,83 |
| от 284 | 31,16 |
| от 475 | 29,94 |
Описание
Разъем mini-DIN на 6 контактов (штыревой) от производителя CONNFLY предназначен для монтажа на печатную плату. Модель AF-3230 / MDN-6FR обеспечивает надежное соединение в аудио-, видео- и компьютерной технике. Компактный корпус и стандартная распиновка делают его подходящим для замены или сборки интерфейсных блоков.
Технические характеристики
| Шкала | 1:1 |
| Серия | DS1093-03 |
| Размеры | Высота: 13.0mm; Шаг выводов: 2.5mm x 0.8mm; Общая ширина: 12.7mm; Общая длина: 14.0mm; Pcb layout tolerance: +/-0.05mm |
| Размер листа | A4 |
| Цвет корпуса | Чёрный |
| Тип монтажа | PCB |
| Shell plating | Nickel |
| Тип разъема | Mini DIN 901 Type |
| Ном. напряжение | 30V DC |
| Покрытие контакта | Tin |
| Общий допуск | X: +/-0.60; Угол: +/-5°; X dot: +/-0.38; Angle dot: +/-3°; X dot dot: +/-0.25; Angle dot dot: +/-2° |
| Сопр. контакта | 30 milliohms max |
| Число контактов | 6 |
| Product number code | DS1093-03-XXXX |
| Примечание | MDN-6FR |
| Сопр. изоляции | 1000 megohms min |
| Раб. температура | -40°C to +105°C |
| Contact current rating | 1A max per pin |
| Тип упаковки | Palette (палетта) |
| Описание (англ.) | minidin 6конт (м) на плату) (AF-3230 |
| Диэлектрическая прочность | 500V AC(rms) for 1 minute |
| Количество контактов | 3 |
