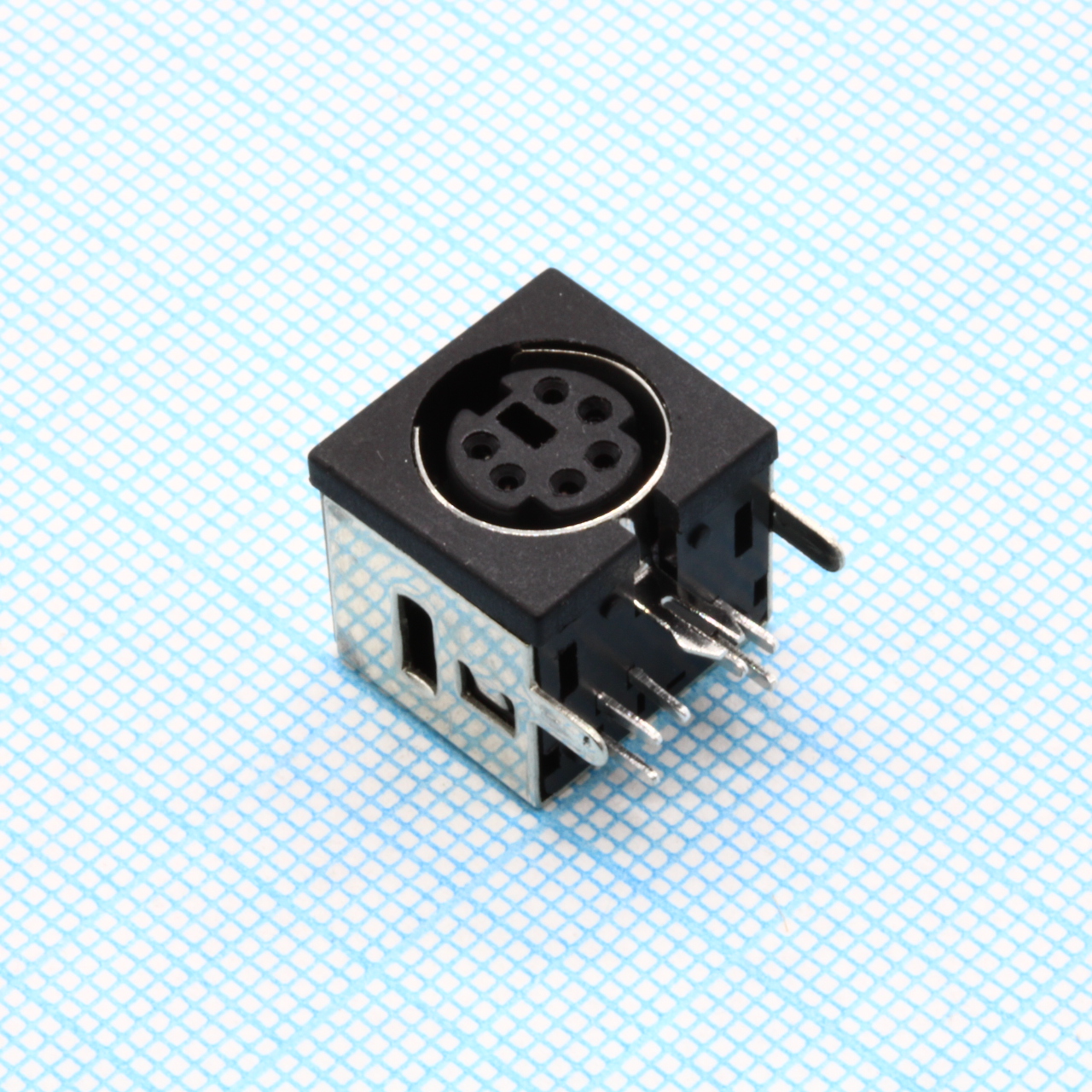

Разъем DS1093-03-BN60 / гнездо мини DIN 6pin угловое (PS/2)
У поставщика
ПроизводительCONNFLY
КатегорияРазъемы DIN
У поставщиков
126 шт.
Норм. уп.: 100
Цены поставщиков
Склад 13
В наличии:65 шт
Срок поставки: до недели
Норм. уп.: 100
Минимальная партия: 24 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 29,29 |
| от 71 | 26,58 |
| от 200 | 24,36 |
| от 300 | 22,67 |
| от 600 | 21,40 |
Склад 14
В наличии:61 шт.
Срок поставки: до 7 дн.
Норм. уп.: 100
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 100 | 23,96 |
Описание
Разъем CONNFLY DS1093-03-BN60 представляет собой угловое гнездо мини-DIN на 6 контактов. Конструкция соответствует стандарту разъема PS/2, широко применяемому для подключения клавиатур и мышей к материнским платам. Угловое исполнение (90 градусов) оптимизирует монтаж в ограниченном пространстве корпуса устройства.
Технические характеристики
| Шкала | 1:1 |
| Серия | DS1093-03 SERIES |
| Тип монтажа | Выводной |
| Размеры | Other: 3.7mm, 8.5mm, 6.5mm, 4.5mm, 5.5mm, 8.5mm, 11.0mm; Ширина: 12.7mm; Высота: 14.0mm; Длина: 13.0mm; Шаг выводов: 3-(2.5x0.8) |
| Размер листа | A4 |
| Цвет корпуса | Чёрный |
| Shell plating | Nickel or Tin |
| Тип разъема | Mini DIN 901 Type |
| Номер чертежа | C-DS1093-03-XXXX-B |
| Ном. напряжение | 30V DC |
| Покрытие контакта | Tin |
| Общий допуск | X: ±0.60; .X: ±0.25; X.: ±0.38; Угол: ±5°; Angle 2: ±3°; Angle 3: ±2° |
| Сопр. контакта | 30 milliohms max |
| Число контактов | 6 |
| Product number code | DS1093-03-XXXX |
| Pcb layout tolerance | ±0.05 |
| Сопр. изоляции | 1000 Megaohms min |
| Раб. температура | -40°C to +105°C |
| Contact current rating | 1A max per pin |
| Кол-во контактов | 3 контакта |
| Диэлектрическая прочность | 500V AC(rms) for 1 minute |
