Разъемы / Din mini DIN / minidin 6конт (м) на плату экранированный без уха / MDN-6FRS (DS1093-01-BN60)
У поставщика
ПроизводительCONNFLY
КатегорияРазъемы DIN
У поставщиков
1 691 шт.
Норм. уп.: 100
Цены поставщиков
Склад 14
В наличии:1 452 шт.
Срок поставки: до 7 дн.
Норм. уп.: 100
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 100 | 21,41 |
Склад 39
В наличии:152 шт.
Срок поставки: до недели
Норм. уп.: 100
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 41,35 |
| от 95 | 37,46 |
| от 160 | 35,27 |
| от 267 | 33,53 |
| от 443 | 32,25 |
Склад 13
В наличии:87 шт
Срок поставки: до недели
Норм. уп.: 100
Минимальная партия: 22 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 31,53 |
| от 61 | 28,73 |
| от 100 | 26,42 |
| от 300 | 24,68 |
| от 500 | 23,37 |
Описание

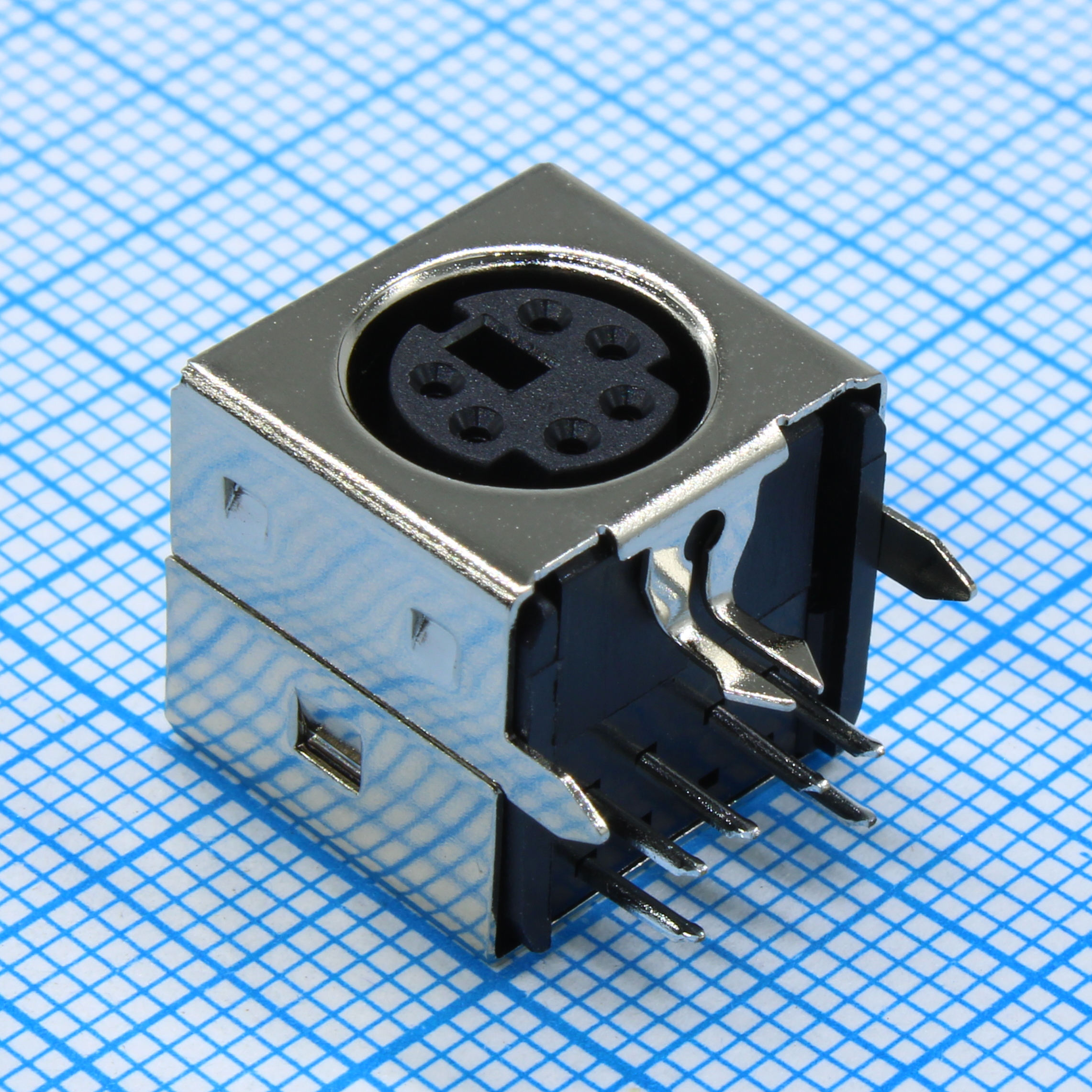

Разъем CONNFLY DS1093-01-BN60 (MDN-6FRS) — это экранированный миниатюрный разъем mini-DIN с 6 контактами, предназначенный для монтажа на плату. Модель выполнена без крепежных ушек, что обеспечивает компактную установку в ограниченном пространстве. Применяется для передачи сигнала в аудио-, видео- и интерфейсных цепях, требующих защиты от электромагнитных помех.
Технические характеристики
| Тип | DIN connector |
| Размеры | Height 1: 2.5; Height 2: 5.3; Height 3: 14.0; Height 4: 2.8; Height 5: 3.3; Height 6: 8.21; Height 7: 2.60; Height 8: 2.10; Height 9: 2.20; Height 10: 6.80; Height 11: 0.31; Height 12: 5.5; Height 13: 8.74 REF; Height 14: 05.2; Height 15: 6.80; Height 16: 47.8; Height 17: 13.70; Height 18: 05.5; Height 19: 2.20; Height 20: 2.10; Height 21: 2.60; Height 22: 2.30; Height 23: 4.78; Height 24: 87.4; Height 25: 14.0; Height 26: 2.8±0.30; Height 27: 5.50; Height 28: 2.50; Height 29: 8.74 Ref; Height 30: 2.20; Height 31: 2.50; Height 32: 1.96; Height 33: 2.10; Height 34: 6.80; Height 35: 6.80; Height 36: 2.60; Height 37: 1.96; Height 38: 2.10; Height 39: 13.70; Height 40: 2.50; Height 41: 2.20; Hole diameter 1: Ø1.10; Hole diameter 2: Ø1.10; Hole diameter 3: Ø1.10 |
| Тип монтажа | SMD |
| Цвет корпуса | Чёрный |
| Тип монтажа | PCB |
| Shell plating | Nickel |
| Тип разъема | MINI DIN 803 TYPE |
| Ном. ток | 1A MAX. PER PIN |
| Ном. напряжение | 30V DC |
| Покрытие контакта | Selective Gold Flash |
| Сопр. контакта | 30 Milliohms MAX. |
| Число контактов | 6 |
| Pcb layout tolerance | ±0.05 |
| Сопр. изоляции | 1000 Megaohms MIN. |
| Раб. температура | -40°C~+85°C |
| Кол-во контактов | 3 contacts |
| Диэлектрическая прочность | 500V AC(rms) for 1 minute |
