Разъемы / Centronics, Microcentronics, DVI / centronics 50конт (п) на плату, прямой угол / CENR-50M (DS1079-M500BX)
У поставщика
ПроизводительCONNFLY
КатегорияРазъемы CENTRONIC
У поставщиков
546 шт.
Норм. уп.: 24
Цены поставщиков
Склад 14
В наличии:498 шт.
Срок поставки: до 7 дн.
Норм. уп.: 24
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 24 | 138,88 |
Склад 13
В наличии:48 шт
Срок поставки: до недели
Норм. уп.: 24
Минимальная партия: 6 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 150,98 |
| от 8 | 145,19 |
| от 16 | 139,59 |
| от 48 | 135,13 |
| от 72 | 132,66 |
Описание

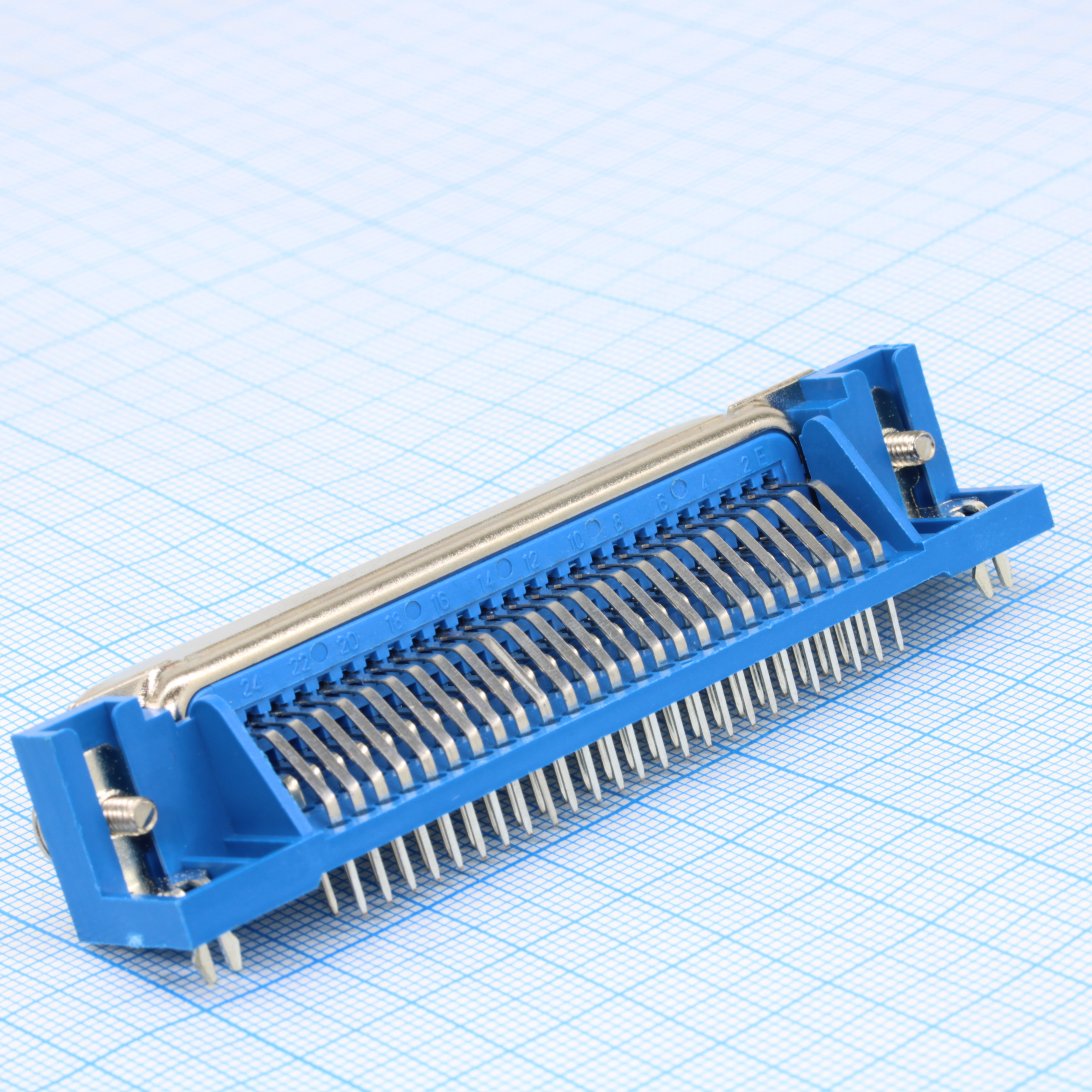

Разъем Centronics на 50 контактов (вилка) от производителя CONNFLY предназначен для монтажа на плату под прямым углом. Модель CENR-50M (DS1079-M500BX) используется для подключения интерфейсных кабелей в измерительном, периферийном и промышленном оборудовании. Конструкция обеспечивает надежное соединение и компактное размещение на печатной плате.
Технические характеристики
| Серия | DS1079 |
| Тип | Centronic |
| Особенности | Low cost, high density PCB mounted connector, Will mate to other ribbon type connectors, One piece connector design reduces installation time up to 2/3 |
| Тип монтажа | Выводной |
| Размеры | Shell size b: 82.8mm; Recommended pcb layout c: 74.9mm; Recommended pcb layout d: 51.84mm |
| Ориентация | Right Angle |
| Код продукта | DS1079-M500BX |
| Тип разъема | вилка |
| Ном. ток | 1A |
| Latch material | Нержавеющая сталь |
| Материал корпуса | Сталь |
| Покрытие контакта | Selective gold flash |
| Материал контакта | Медный сплав |
| Рабочее напряжение | 250V |
| Темп. диапазон | -40°C ~ +105°C |
| Материал изолятора | PBT+30% Glass Fiber (UL 94V-0) |
| Число контактов | 50 |
| Сопр. изоляции | 1000MΩ min |
| Кол-во контактов | 50 |
| Диэлектрическая прочность | 500V for 1 minute |
