Документация
Разъём DS1073-3MVW6
У поставщика
У поставщиков
12 528 шт.
Норм. уп.: 200
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 2,18 |
Цены поставщиков
Склад 2
В наличии:200 шт
Срок поставки: до 2 недель
Норм. уп.: 200
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 2,18 |
Склад 39
В наличии:6 198 шт.
Срок поставки: до недели
Норм. уп.: 1000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 3,87 |
| от 1 074 | 3,16 |
| от 1 804 | 2,77 |
| от 2 964 | 2,45 |
| от 4 983 | 2,24 |
Склад 13
В наличии:6 130 шт
Срок поставки: до недели
Норм. уп.: 1000
Минимальная партия: 150 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 4,60 |
| от 410 | 3,86 |
| от 1 000 | 3,25 |
| от 2 000 | 2,79 |
| от 4 000 | 2,51 |
Описание

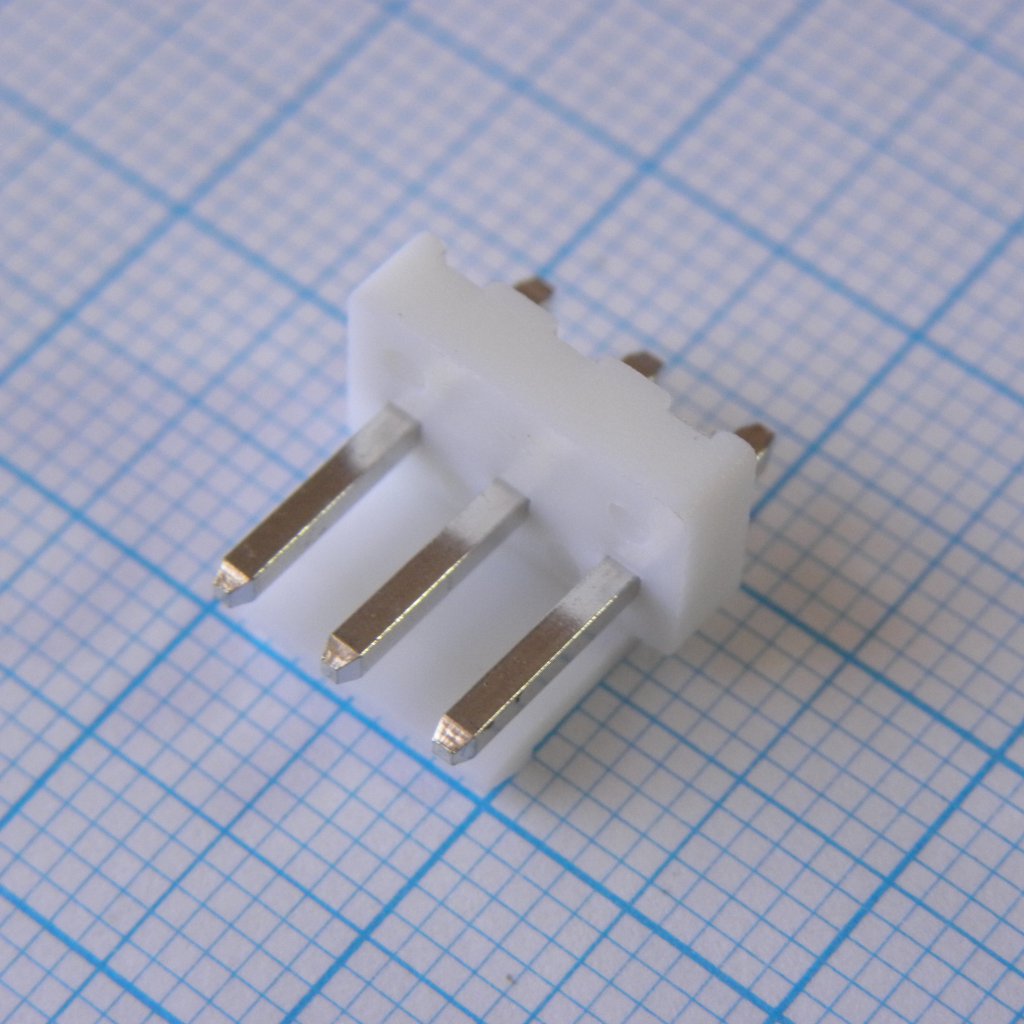

Разъём питания DS1073-3MVW6 от CONNFLY предназначен для низковольтных цепей в электронной аппаратуре. Модель отличается компактными размерами и надёжной фиксацией контактов. Используется для подключения периферийных устройств и внутренних блоков питания.
Технические характеристики
| Шаг | 3.96mm |
| Серия | DS1073 |
| Тип | D-Sub |
| Тип монтажа | Выводной |
| Размеры | Ширина, мм: 10.5; Высота, мм: 10.6; Pin square: SQ1.14; Length formula: (N-1)*3.96+3.9 mm |
| Wire od mm | 1.7~3.0 |
| Описание | PCB Connector 3.96mm VH |
| Корпус | D-Sub |
| Цвет корпуса | Белый |
| Тип монтажа | V/T Type |
| Ном. ток | 7A |
| Ном. напряжение | 250V |
| Тип разъема | вилка |
| Номер чертежа | C-DS1073-XXXXX-D |
| Диапазон проводов AWG | 22~18 |
| Сечение провода мм2 | 0.33~0.83 |
| Покрытие контакта | Tin |
| Материал корпуса | NYLON 66 |
| Темп. диапазон | -25~+85°C |
| Сопр. контакта | <30mΩ |
| Число контактов | 2 to 13 |
| Product number code | DS1073-XXXXX |
| Выдерживаемое напряжение | 1000V AC 1 minute |
| Сопр. изоляции | >1000MΩ |
| Recommended pcb thickness | 1.6mm |
| Кол-во контактов | 3 контакта |
