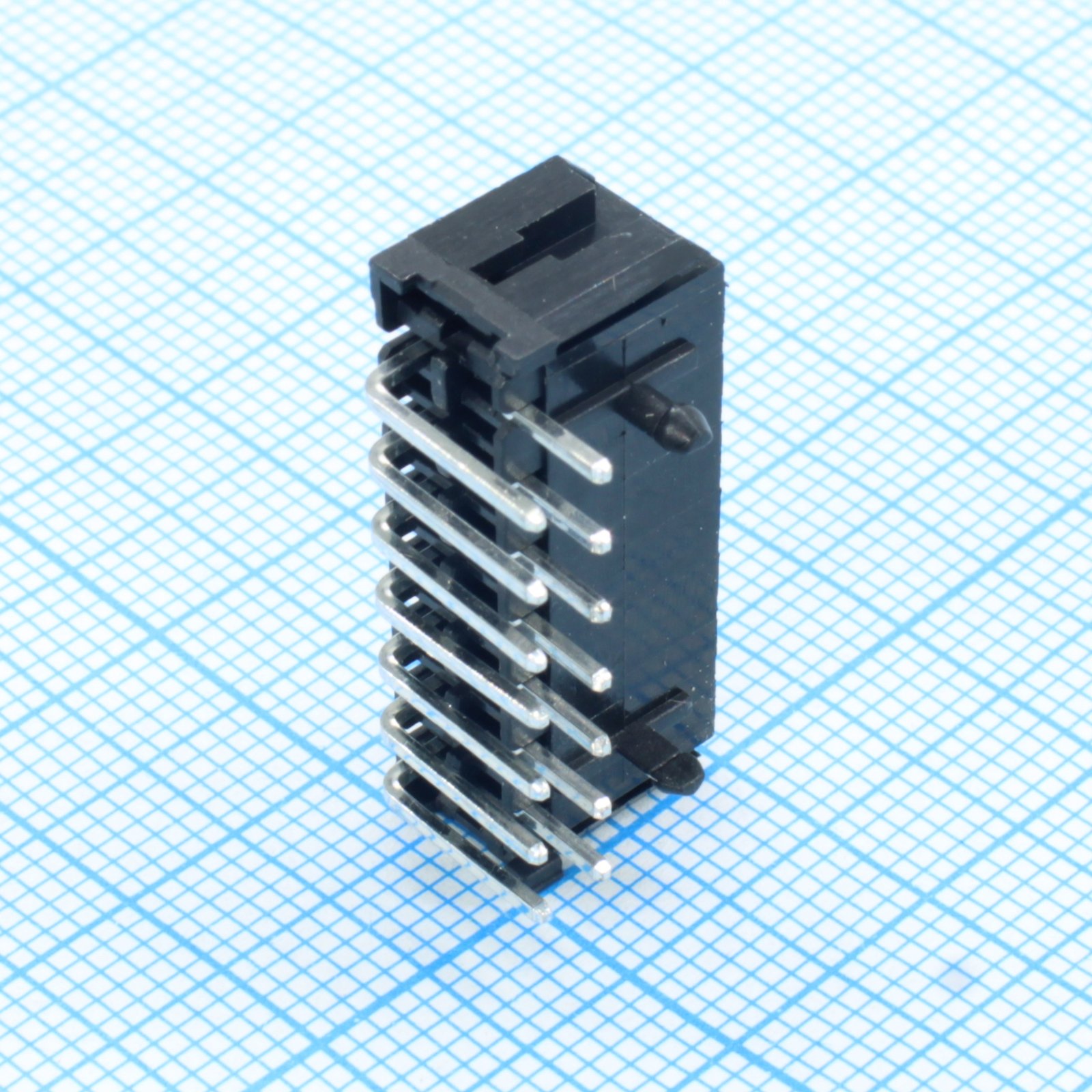

Разъемы / MICROFIT / MF3-14MRA (DS1073-04-2x7MRB6)
У поставщика
ПроизводительCONNFLY
КатегорияDIP панельки для микросхем
У поставщиков
3 989 шт.
Норм. уп.: 23
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт29,23 ₽
Сумма730,75 ₽
+ доплата 490,00 ₽
В наличии737 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 25 штюрлицам и ИП
от 46 — 27,57 ₽ (−6%)
Склад 14срок до недели
Цена за шт—
Сумма—
В наличии3 252 шт
от 50 штюрлицам и ИП
продаётся от 50 штпри 50 — 22,81 ₽
Заказ со склада «Склад 13» с этой позицией — 730,75 ₽. До заказа без доплаты не хватает 16 569,25 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
25 шт · Склад 13 · 730,75 ₽
Описание
Разъем Micro-Fit от CONNFLY, модель MF3-14MRA (DS1073-04-2x7MRB6), представляет собой компактный прямоугольный соединитель с двойным рядом контактов. Конструкция 2x7 (14 позиций) обеспечивает надежное электрическое соединение в ограниченном пространстве. Применяется в электронных устройствах для передачи питания и сигналов, где важна миниатюризация и высокая плотность монтажа.
Технические характеристики
| Шаг | 3.00mm |
| Шаг | 2.54 мм |
| Размеры | See datasheet for specific dimensions |
| Корпус | DIP-14 |
| Тип монтажа | Выводной |
| Тип монтажа | R/A type |
| Тип разъема | вилка |
| Ном. ток | 3A |
| Покрытие контакта | Tin Plating Over Nickel |
| Материал контакта | Медный сплав |
| Темп. диапазон | -25°C to +85°C |
| Сопр. контакта | 30mΩ Max. |
| Материал изолятора | Нейлон |
| Число контактов | 2x7 |
| Сопр. изоляции | 1000MΩ Min. |
| Рекомендуемая топология PCB | см. технический паспорт |
| Кол-во контактов | 14 |
| Диэлектрическая прочность | 600V AC(rms) for 1 minute |
