Разъем Micro ATX штыревой двухрядный угловой на плату
У поставщика
ПроизводительCONNFLY
КатегорияDIP панельки для микросхем
У поставщиков
13 374 шт.
Норм. уп.: 1000
шт
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 39срок до недели
Цена за шт2,87 ₽
дешевле всех
Сумма574,00 ₽
В наличии10 174 шт
от 200 штюрлицам и ИП
Склад 13срок до недели
Цена за шт5,84 ₽
Сумма1 168,00 ₽
+ доплата 490,00 ₽
В наличии3 200 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 200 штюрлицам и ИП
от 292 — 5,23 ₽ (−10%)
200 шт · Склад 39 · 574,00 ₽
Описание

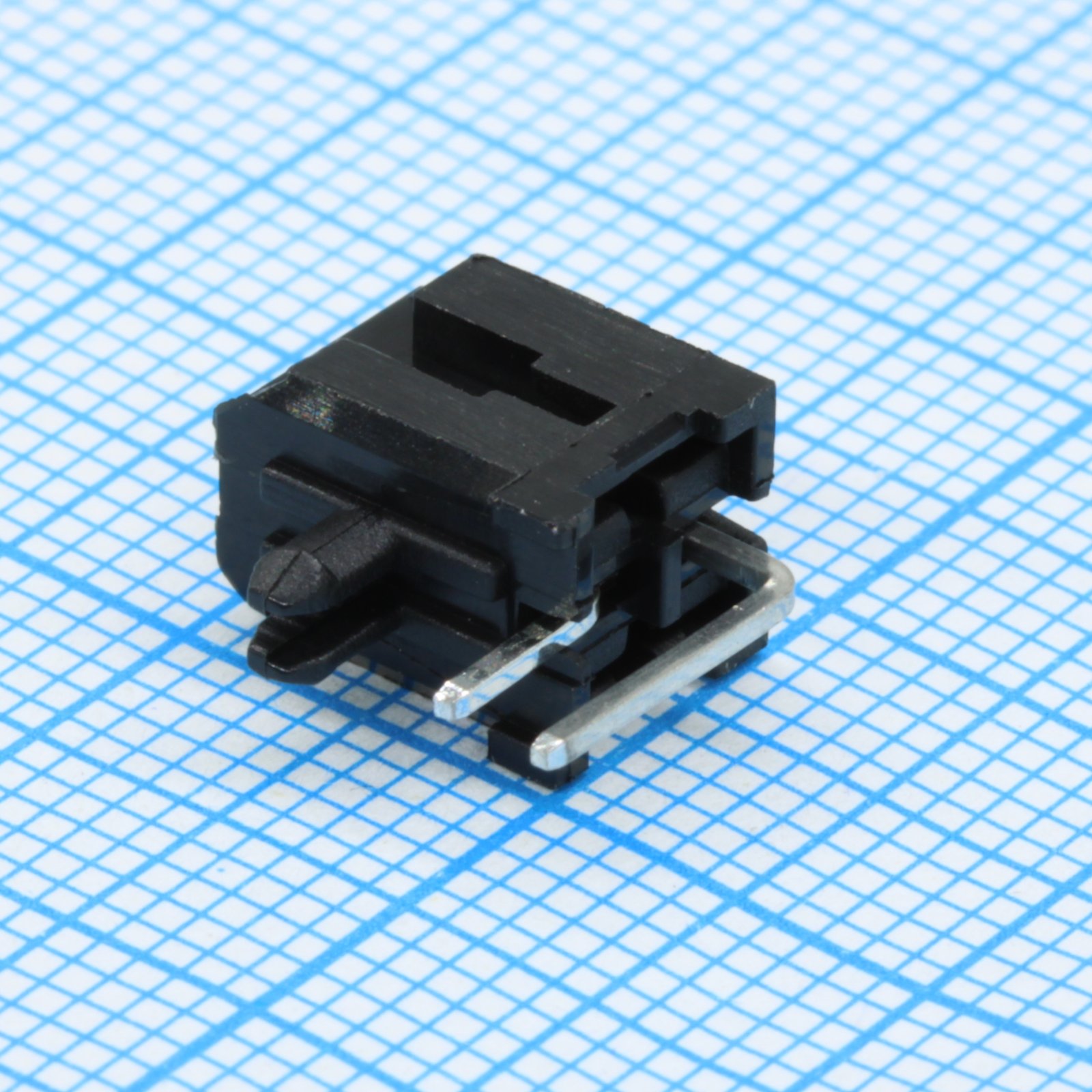

Разъем Micro ATX от CONNFLY — двухрядный штыревой угловой компонент для монтажа на плату. Выполнен в конфигурации 2x1 контакт, упаковка — россыпь (Bulk). Подходит для сборки блоков питания и материнских плат в компьютерной технике.
Технические характеристики
| Шаг | 3.00mm |
| Шкала | 1/2 |
| Тип монтажа | Выводной |
| Размер вывода | 0.64mm |
| Допуск, % | 0,05 |
| Dimension 1 8 | 1.8mm |
| Dimension 3 2 | 3.2mm |
| Цвет корпуса | Чёрный |
| Тип монтажа | R/A type |
| Тип разъема | вилка |
| Ном. ток | 3A |
| Dimension 10 0 | 10.0mm |
| Размер 3.00 | 3.00mm |
| Количество контактов | 2x1~2x12 |
| Покрытие контакта | Tin Plating Over Nickel |
| Материал контакта | Медный сплав |
| Dimension n2 3 00 | (N-2)*3.00mm |
| Диаметр отверстия PCB | Ø1.02mm |
| Темп. диапазон | -25°C~+85°C |
| Сопр. контакта | 30mΩ Max |
| Dimension 3 00 tol | 3.00±0.1mm |
| Материал изолятора | Нейлон |
| Код покрытия контактов | 6: Tin |
| Dimension formula ra | (N+1)*3.00+0.8, (N-1)*3.00 |
| Dimension formula vt | (N-1)*3.00, (N+1)*3.00+0.8 |
| Примечание | MF3 2*01MR |
| Dimension n1 3 00 tol | (N-1)*3.00±0.25mm |
| Сопр. изоляции | 1000MΩ Min |
| Диаметр монтажного отверстия | Ø3.00mm |
| Тип упаковки | Bulk (россыпь) |
| Диэлектрическая прочность | 600V AC(rms) for 1 minute |
