Разъем штыревой двухрядный угловой на плату
У поставщика
ПроизводительCONNFLY
У поставщиков
150 шт.
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт33,53 ₽
Сумма838,25 ₽
+ доплата 490,00 ₽
В наличии150 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 25 штюрлицам и ИП
от 33 — 31,69 ₽ (−5%)
Заказ со склада «Склад 13» с этой позицией — 838,25 ₽. До заказа без доплаты не хватает 16 461,75 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
25 шт · Склад 13 · 838,25 ₽
Описание

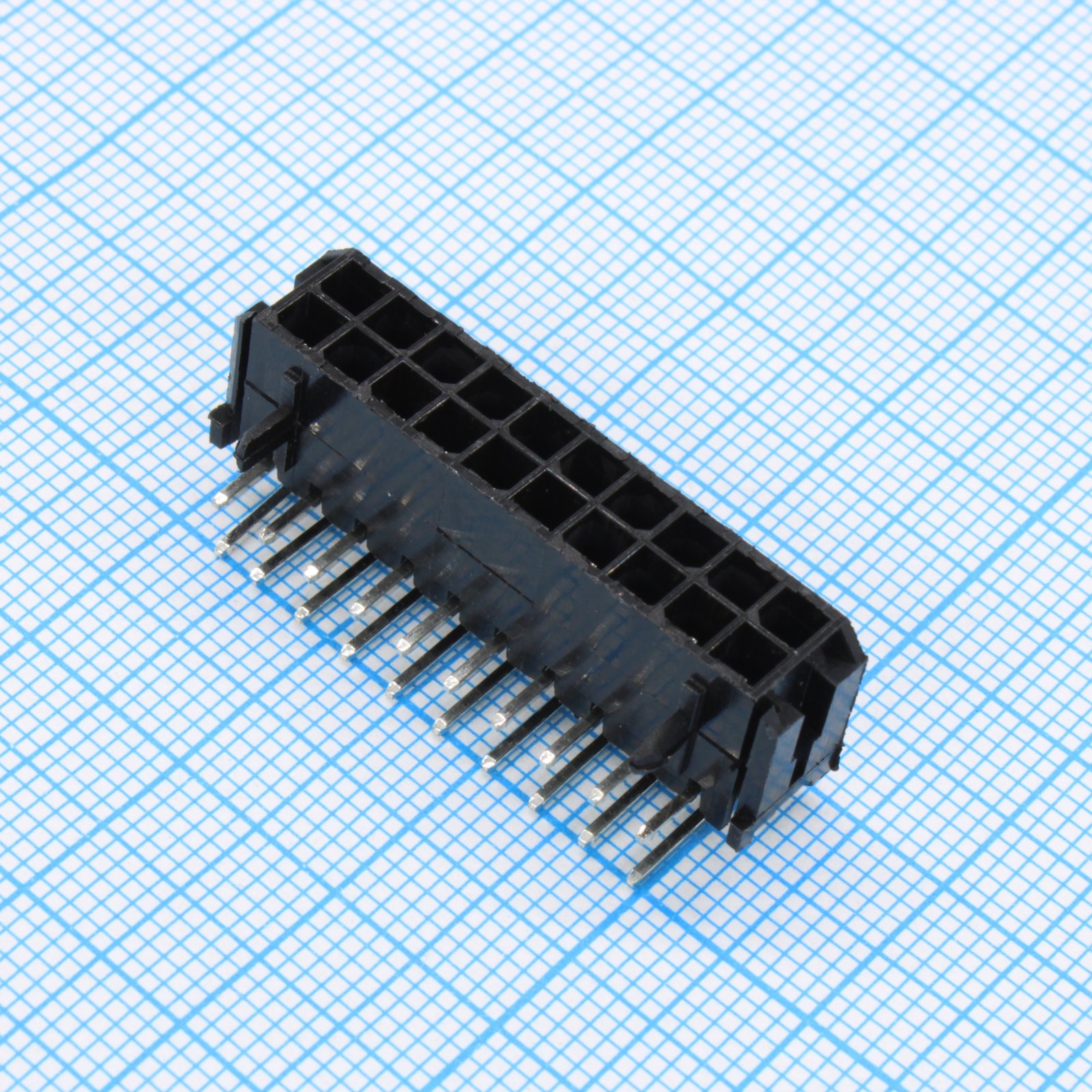

Разъем штыревой двухрядный угловой от CONNFLY. Модель MF3 2*10MR, рассчитана на 20 контактов (2 ряда по 10), угол установки 90°. Подходит для монтажа непосредственно на плату в промышленной автоматике и измерительном оборудовании.
Технические характеристики
| Шаг | 3.00mm |
| Шкала | 1/2 |
| Допуск | ±0.05 |
| Ориентация | R/A (Right Angle) |
| Dimension 0 5 | 0.5mm |
| Dimension 1 8 | 1.8mm |
| Dimension 3 0 | 3.0mm |
| Dimension 3 2 | 3.2mm |
| Размер 4.0 | 4.0mm |
| Цвет корпуса | Чёрный |
| Тип монтажа | THT |
| Тип разъема | вилка |
| Ном. ток | 3A |
| Dimension 10 0 | 10.0mm |
| Количество рядов | 2 |
| Размеры пинов | □0.64mm |
| Покрытие контакта | Tin Plating Over Nickel |
| Материал контакта | Медный сплав |
| Диаметр отверстия PCB | Ø1.02mm |
| Темп. диапазон | -25°C~+85°C |
| Сопр. контакта | 30mΩ Max. |
| Материал изолятора | Нейлон |
| Число контактов | 2x1~2x12 |
| Код покрытия контактов | 6: Tin |
| Dimension 3 0 pm 0 1 | 3.00±0.1mm |
| Примечание | MF3 2*10MR |
| Сопр. изоляции | 1000MΩ Min. |
| Диаметр монтажного отверстия | Ø3.00mm |
| Тип упаковки | Bulk (россыпь) |
| Dimension n minus 2 3 00 | (N-2)*3.00mm |
| Dimension formula ra type | (N+1)*3.00+0.8, (N-1)*3.00 |
| Dimension formula vt type | (N-1)*3.00, (N+1)*3.00+0.8 |
| Диэлектрическая прочность | 600V AC(rms) for 1 minute |
| Dimension n minus 1 3 00 pm 0 25 | (N-1)*3.00±0.25mm |
