Разъемы / шаг 3,96 PHU PWL HPB / папа 8 на плату / PWL-08 (DS1072-8MVT6)
У поставщика
ПроизводительCONNFLY
КатегорияDIP панельки для микросхем
У поставщиков
14 470 шт.
Норм. уп.: 50
Цены поставщиков
Склад 14
В наличии:9 453 шт.
Срок поставки: до 7 дн.
Норм. уп.: 500
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 500 | 6,45 |
Склад 13
В наличии:4 707 шт
Срок поставки: до недели
Норм. уп.: 500
Минимальная партия: 54 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 13,13 |
| от 154 | 11,62 |
| от 307 | 10,35 |
| от 500 | 9,38 |
| от 1 500 | 8,68 |
Склад 39
В наличии:215 шт.
Срок поставки: до недели
Норм. уп.: 500
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 8,25 |
| от 499 | 6,95 |
| от 837 | 6,22 |
| от 1 389 | 5,63 |
| от 2 298 | 5,24 |
Склад 12
В наличии:95 шт
Срок поставки: до недели
Норм. уп.: 50
Минимальная партия: 5 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 13,46 |
| от 50 | 12,01 |
| от 500 | 10,49 |
Описание

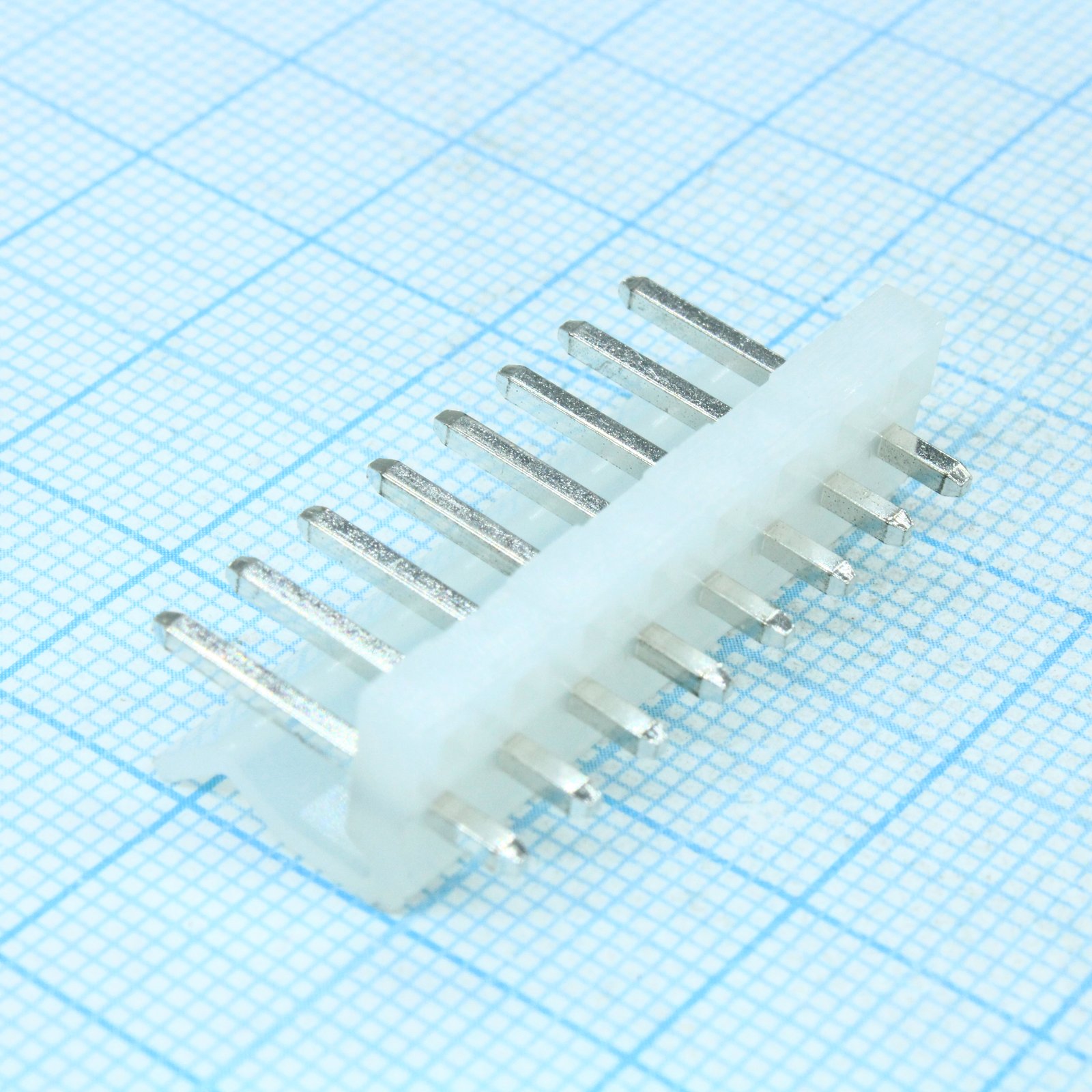

Разъем CONNFLY DS1072-8MVT6 (PWL-08) — это папа-коннектор с шагом контактов 3,96 мм для монтажа на плату. Модель из серии PHU PWL HPB предназначена для 8 контактов, обеспечивая надежное соединение в силовых и сигнальных цепях. Применяется в промышленной электронике, блоках питания и распределительных устройствах.
Технические характеристики
| Тип | Male Header |
| Шаг | 3.96mm |
| Серия | DS1072 |
| Шаг | 2.54 мм |
| Тип монтажа | Выводной |
| Размер вывода | 1.14mm square |
| Диапазон проводов | AWG 24 to 18 |
| Ориентация | вертикальная |
| Корпус | DIP-8 |
| Тип монтажа | THT |
| Общая ширина | 9.7mm |
| Ном. ток | 7A (18AWG) |
| Общая высота | 17.42mm |
| Общая длина | 31.68mm |
| Ном. напряжение | 250V |
| Board thickness | 1.6mm |
| Покрытие контакта | Tin |
| Материал корпуса | NYLON 66 |
| Темп. диапазон | -25°C to +85°C |
| Сопр. контакта | 30mΩ max |
| Число контактов | 8 |
| Выдерживаемое напряжение | 1000V AC |
| Сопр. изоляции | 1000MΩ min |
| Recommended pcb thickness | 1.6mm |
| Кол-во контактов | 8 |
