Разъемы / шаг 3,96 PHU PWL HPB / папа 6 на плату / PWL-06 (DS1072-6MVT6)
У поставщика
ПроизводительCONNFLY
КатегорияDIP панельки для микросхем
У поставщиков
10 531 шт.
Норм. уп.: 500
Цены поставщиков
Склад 39
В наличии:4 089 шт.
Срок поставки: до недели
Норм. уп.: 500
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 6,64 |
| от 615 | 5,53 |
| от 1 025 | 4,92 |
| от 1 708 | 4,43 |
| от 2 847 | 4,09 |
Склад 14
В наличии:3 704 шт.
Срок поставки: до 7 дн.
Норм. уп.: 500
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 500 | 5,04 |
Склад 13
В наличии:2 738 шт
Срок поставки: до недели
Норм. уп.: 500
Минимальная партия: 74 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 9,48 |
| от 202 | 8,28 |
| от 500 | 7,29 |
| от 1 000 | 6,52 |
| от 2 000 | 5,98 |
Описание

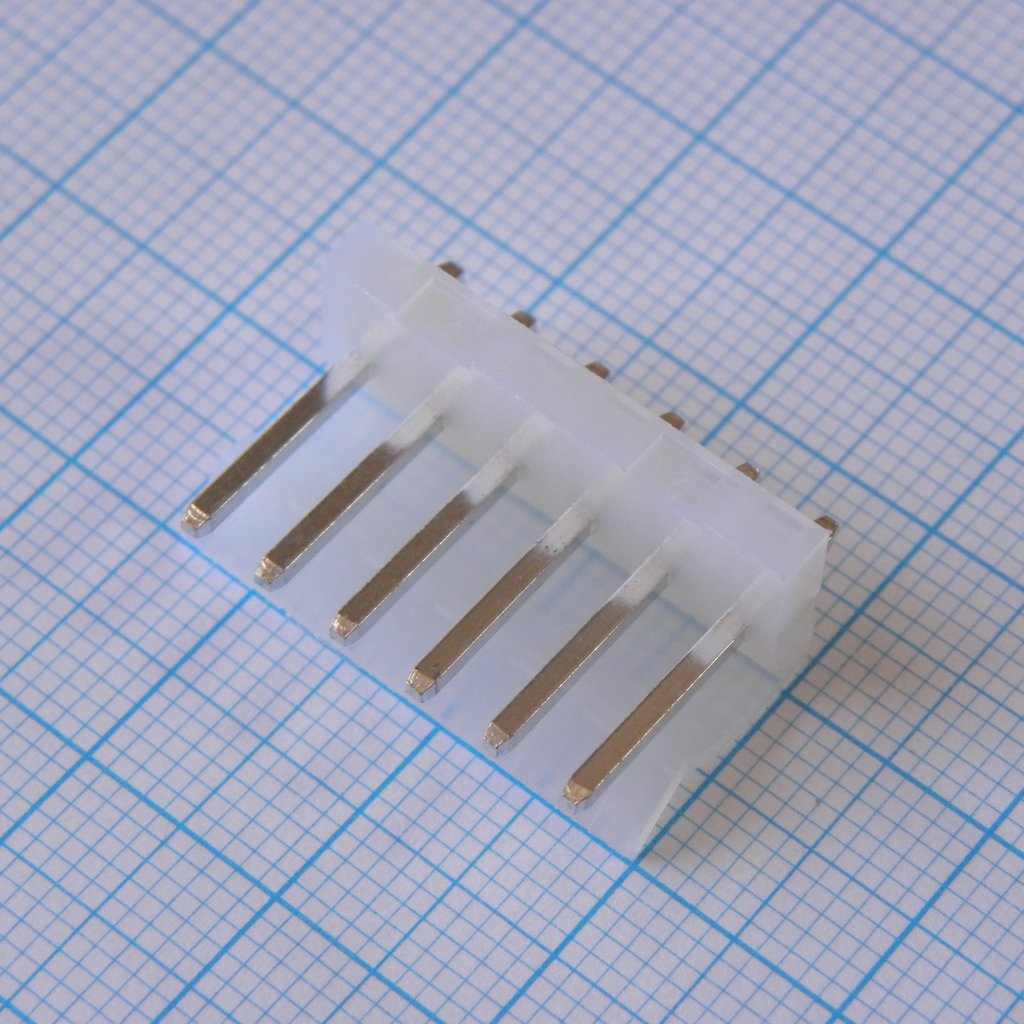

Разъем CONNFLY серии PHU PWL HPB с шагом контактов 3,96 мм. Это прямой штыревой разъем типа «папа» на 6 контактов, предназначенный для пайки на плату (PWL-06). Модель DS1072-6MVT6 используется для надежного соединения в цепях питания и сигнальных линиях, где требуется высокая механическая прочность и устойчивость к вибрациям.
Технические характеристики
| Шаг | 3.96mm |
| Единицы | mm |
| Серия | DS1072 |
| Шаг | 2.54 мм |
| Wire od | 1.3~2.8mm |
| Тип монтажа | Выводной |
| Размеры | Contact sq: 1.14±0.05mm; Formula n contacts: (N-1)*3.96+4.76mm; Male vt type width: 2.9, 3.7mm; Male vt type height: 9.7mm; Female housing depth: 2.7mm; Female housing other: 7.6mm, 6.5mm; Female housing width: 8.3mm; Formula n contacts 2: (N-1)*3.96mm; Formula n contacts 3: N*3.96mm; Female housing height: 10.6mm; Female housing length: 5.8mm; Female terminal width: 11.5mm; Female terminal height: 13.8mm; Female terminal length: 16.2mm; Male right angle width: 3.5mm; Male right angle height: 9.7mm; Male right angle length: 17.42mm |
| Описание | P.C.B Connector Pitch 3.96mm, Male Right Angle / V/T type |
| Корпус | DIP-6 |
| Цвет корпуса | Прозрачный |
| Тип монтажа | Right Angle / V/T type |
| Ном. ток | 7A (18AWG) |
| Ном. напряжение | 250V |
| Тип разъема | вилка |
| Номер чертежа | C-DS1072-XXXXX-D |
| Диапазон проводов AWG | AWG#24~#18 |
| Сечение провода мм2 | 0.2~0.75mm² |
| Покрытие контакта | Tin (6) / Full gold flash (8) |
| Материал корпуса | NYLON 66 |
| Общий допуск | X: ±0.60; X x: ±0.38; Угол: ±5°; X x x: ±0.25; Angle 2: +3°; Angle 3: ±2° |
| Темп. диапазон | -25 ~ +85°C |
| Сопр. контакта | < 30mΩ |
| Число контактов | 2 to 13 |
| Product number code | Серия: DS1072; Housing color options: T: Прозрачный; Mounting type options: R: Right Angle; V: V/T type; Connector type options: M: вилка; Contact plating options: 6: Tin; 8: Full gold flash; Number of contacts range: 2 to 13 |
| Выдерживаемое напряжение | 1000V AC 1 minute |
| Сопр. изоляции | > 1000MΩ |
| Recommended pcb thickness | 1.6mm |
| Кол-во контактов | 6 |
