Разъемы / шаг 3,96 PHU PWL HPB / папа 6 на плату угол / PWL-06R (DS1072-6MRT6)
У поставщика
ПроизводительCONNFLY
КатегорияDIP панельки для микросхем
У поставщиков
5 554 шт.
Норм. уп.: 500
Цены поставщиков
Склад 39
В наличии:2 971 шт.
Срок поставки: до недели
Норм. уп.: 500
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 10,94 |
| от 373 | 9,33 |
| от 618 | 8,43 |
| от 1 043 | 7,71 |
| от 1 725 | 7,22 |
Склад 14
В наличии:1 656 шт.
Срок поставки: до 7 дн.
Норм. уп.: 500
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 500 | 8,92 |
Склад 13
В наличии:927 шт
Срок поставки: до недели
Минимальная партия: 60 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 11,79 |
| от 84 | 10,89 |
| от 168 | 9,99 |
| от 336 | 9,30 |
| от 672 | 8,97 |
Описание

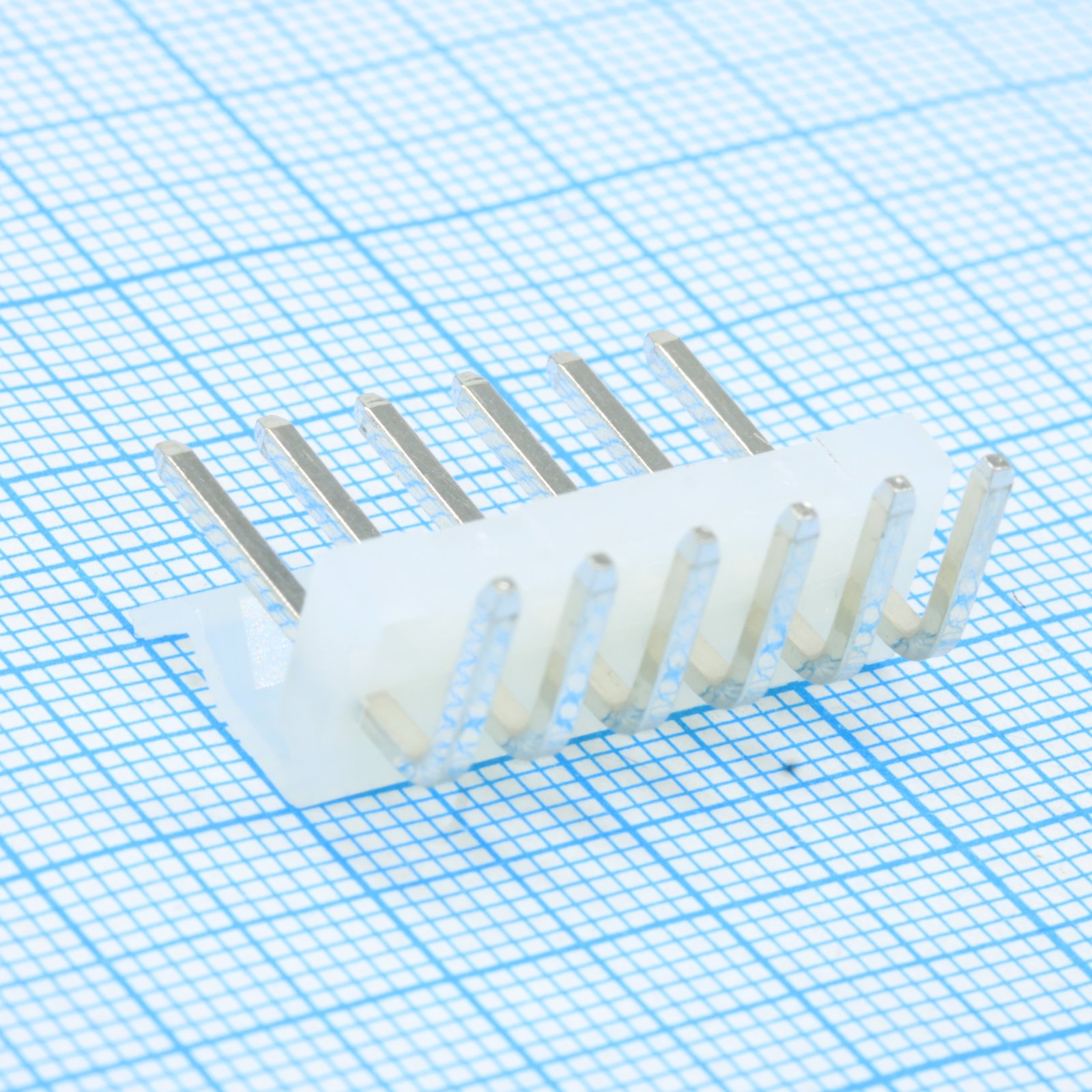

Разъем CONNFLY DS1072-6MRT6 (PWL-06R) — это папа-разъем с шагом контактов 3,96 мм, предназначенный для углового монтажа на плату. Модель имеет 6 контактов и относится к серии PHU PWL HPB. Применяется для надежного соединения проводов с печатной платой в блоках питания, промышленной автоматике и бытовой технике.
Технические характеристики
| Шаг | 3.96mm |
| Шаг | 2.54 мм |
| Wire od | 1.3~2.8mm |
| Тип монтажа | Выводной |
| Размеры | Ширина корпуса: 5.6mm; Длина вывода: 3.96mm; Высота корпуса: 6.7mm; Contact width: 1.14±0.05mm; Pin spacing formula: (N-1)*3.96mm; Total width formula: N*3.96mm; Overall length 2 contacts: 13.8mm; Overall length 3 contacts: 11.5mm; Overall length 4 contacts: 10.6mm; Overall length 5 contacts: 8.3mm; Overall length 6 contacts: 5.8mm |
| Корпус | DIP-6 |
| Цвет корпуса | Прозрачный |
| Тип монтажа | Right Angle |
| Ном. ток | 7A (18AWG) |
| Ном. напряжение | 250V |
| Тип разъема | вилка |
| Диапазон проводов AWG | AWG#24~#18 |
| Покрытие контакта | Tin |
| Материал корпуса | NYLON 66 |
| Темп. диапазон | -25~+85°C |
| Сопр. контакта | 30mΩ Max |
| Число контактов | 2 to 18 |
| Выдерживаемое напряжение | 1000V AC 1 minute |
| Сопр. изоляции | 1000MΩ Min |
| Wire range section area | 0.2~0.75mm² |
| Pcb layout hole diameter | Ø1.8mm |
| Recommended pcb thickness | 1.6mm |
| Кол-во контактов | 6 |
