Разъемы / шаг 3,96 PHU PWL HPB / папа 5 на плату угол / PWL-05R (DS1072-5MRT6)
У поставщика
ПроизводительCONNFLY
КатегорияDIP панельки для микросхем
У поставщиков
2 432 шт.
Норм. уп.: 500
Цены поставщиков
Склад 13
В наличии:1 390 шт
Срок поставки: до недели
Норм. уп.: 500
Минимальная партия: 70 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 9,98 |
| от 112 | 9,35 |
| от 223 | 8,63 |
| от 500 | 7,89 |
| от 1 000 | 7,33 |
Склад 39
В наличии:796 шт.
Срок поставки: до недели
Норм. уп.: 500
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 12,08 |
| от 324 | 10,37 |
| от 547 | 9,40 |
| от 916 | 8,63 |
| от 1 520 | 8,10 |
Склад 14
В наличии:246 шт.
Срок поставки: до 7 дн.
Норм. уп.: 1000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 000 | 8,56 |
Описание

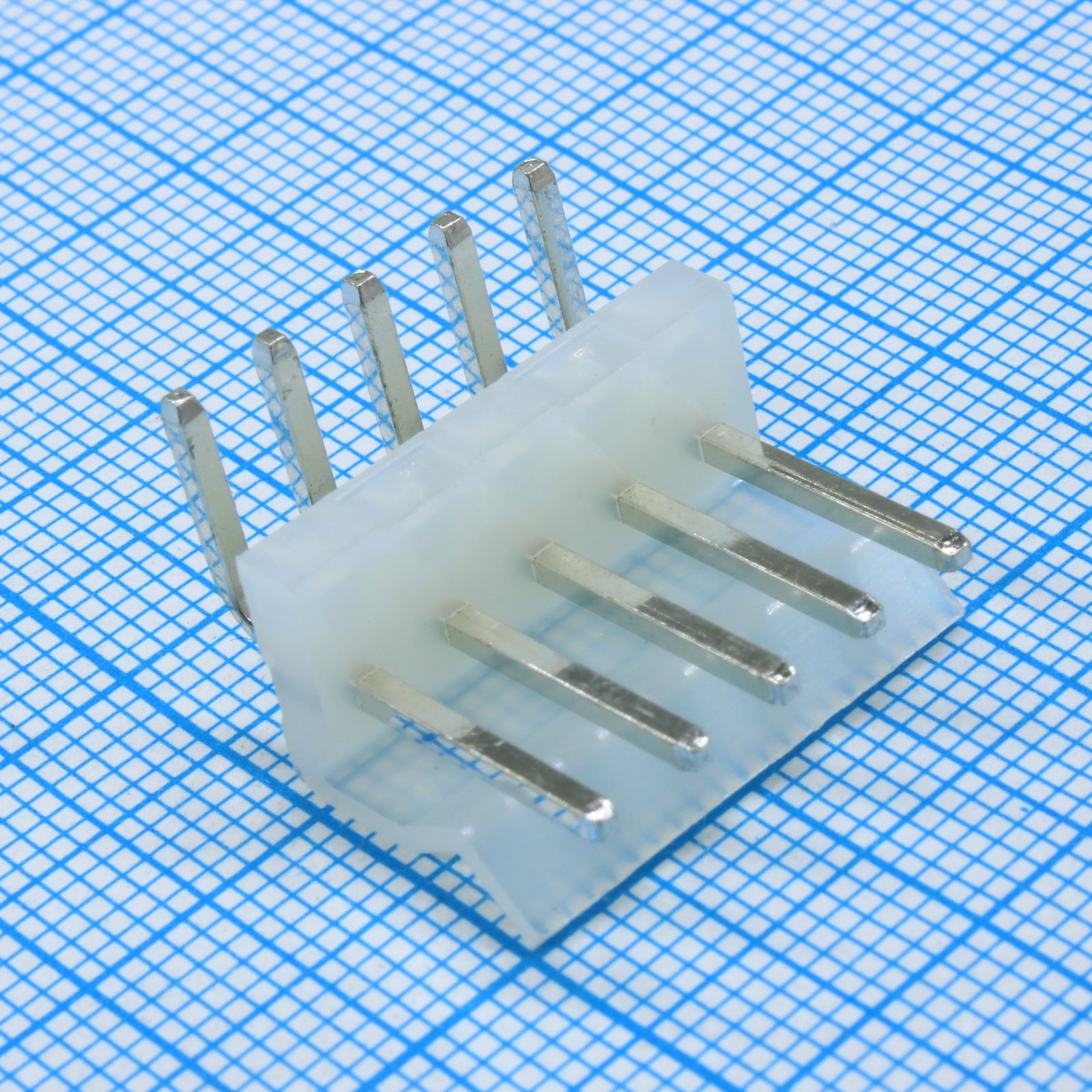

Разъем CONNFLY DS1072-5MRT6 (PWL-05R) — это штыревой соединитель типа «папа» с шагом контактов 3,96 мм. Модель имеет 5 контактов и предназначена для углового монтажа на плату. Используется в силовых цепях и для подключения жгутов проводов в промышленной электронике, обеспечивая надежное механическое соединение.
Технические характеристики
| Шаг | 3.96mm |
| Шаг | 2.54 мм |
| Покрытие | Tin |
| Wire od | 1.3~2.8mm |
| Сечение провода | AWG#24~#18 |
| Артикул | DS1072-5MRT6 |
| Корпус | DIP-6 |
| Тип монтажа | Выводной |
| Цвет корпуса | Прозрачный |
| Тип монтажа | THT |
| Тип разъема | вилка |
| Ном. ток | 7A (18AWG) |
| Способ монтажа | Right Angle |
| Общая длина | 19.8mm |
| Ном. напряжение | 250V |
| Материал корпуса | NYLON 66 |
| Темп. диапазон | -25°C to +85°C |
| Wire section area | 0.2~0.75mm² |
| Число контактов | 5 |
| Выдерживаемое напряжение | 1000V AC |
| Макс. сопротивление контакта | 30mΩ |
| Мин. сопротивление изоляции | 1000MΩ |
| Recommended pcb thickness | 1.6mm |
| Кол-во контактов | 6 |
