Разъемы / шаг 3,96 PHU PWL HPB / папа 4 на плату угол / PWL-04R (DS1072-4MRT6)
У поставщика
ПроизводительCONNFLY
КатегорияDIP панельки для микросхем
У поставщиков
33 241 шт.
Норм. уп.: 500
Цены поставщиков
Склад 39
В наличии:25 632 шт.
Срок поставки: до недели
Норм. уп.: 500
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 6,94 |
| от 587 | 5,80 |
| от 978 | 5,16 |
| от 1 652 | 4,65 |
| от 2 739 | 4,31 |
Склад 14
В наличии:3 812 шт.
Срок поставки: до 7 дн.
Норм. уп.: 500
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 500 | 5,29 |
Склад 13
В наличии:3 797 шт
Срок поставки: до недели
Норм. уп.: 500
Минимальная партия: 80 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 8,65 |
| от 221 | 7,53 |
| от 500 | 6,59 |
| от 1 000 | 5,87 |
| от 2 000 | 5,37 |
Описание

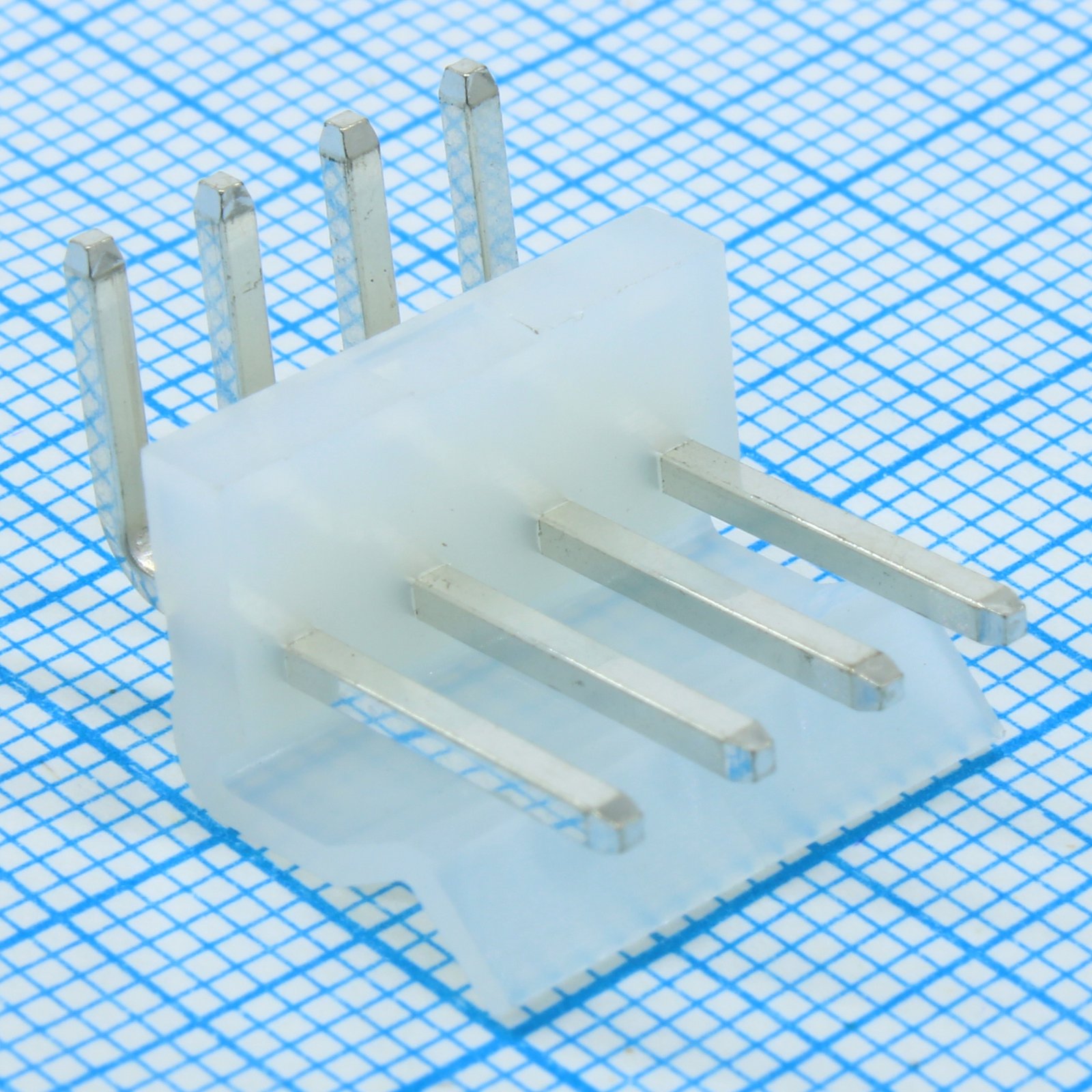

Разъем CONNFLY DS1072-4MRT6 (PWL-04R) — это папа-коннектор с шагом контактов 3,96 мм, предназначенный для углового монтажа на плату. Модель относится к серии PHU PWL HPB и имеет 4 контакта. Используется для надежного соединения проводов с печатной платой в блоках питания, промышленной автоматике и бытовой технике.
Технические характеристики
| Шаг | 3.96mm |
| Шаг | 2.54 мм |
| Тип монтажа | Выводной |
| Размеры | Ширина корпуса: 5.6mm; Высота корпуса: 6.7mm; Contact width: 1.14±0.05mm; Overall length 2 7: 2.7mm; Overall length 3 5: 3.5mm; Overall length 5 3: 5.3mm; Overall length 5 8: 5.8mm; Overall length 7 3: 7.3mm; Overall length 8 3: 8.3mm; Overall length 9 2: 9.2mm; Overall length 9 7: 9.7mm; Overall length 10 6: 10.6mm; Overall length 11 5: 11.5mm; Overall length 13 8: 13.8mm; Overall length 16 2: 16.2mm |
| Корпус | DIP-4 |
| Тип монтажа | Right Angle |
| Ном. ток | 7A (18AWG) |
| Ном. напряжение | 250V |
| Тип разъема | вилка |
| Диапазон проводов AWG | AWG#24~#18 |
| Сечение провода мм2 | 0.2~0.75mm² |
| Покрытие контакта | Tin |
| Материал корпуса | NYLON 66 |
| Темп. диапазон | -25~+85°C |
| Сопр. контакта | 30mΩ Max |
| Число контактов | 2 to 18 |
| Выдерживаемое напряжение | 1000V AC 1 minute |
| Сопр. изоляции | 1000MΩ Min |
| Pcb layout hole diameter | Ø1.8mm |
| Recommended pcb thickness | 1.6mm |
| Кол-во контактов | 4 |
