Разъемы / шаг 3,96 PHU PWL HPB / папа 3 на плату угол / PWL-03R (DS1072-3MRT6)
У поставщика
ПроизводительCONNFLY
КатегорияDIP панельки для микросхем
У поставщиков
15 327 шт.
Норм. уп.: 1000
Цены поставщиков
Склад 39
В наличии:9 992 шт.
Срок поставки: до недели
Норм. уп.: 1000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 2,42 |
Склад 14
В наличии:4 197 шт.
Срок поставки: до 7 дн.
Норм. уп.: 1000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 000 | 3,27 |
Склад 13
В наличии:1 138 шт
Срок поставки: до недели
Норм. уп.: 1000
Минимальная партия: 122 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 5,72 |
| от 164 | 5,13 |
| от 327 | 4,55 |
| от 653 | 4,15 |
| от 2 000 | 3,98 |
Описание

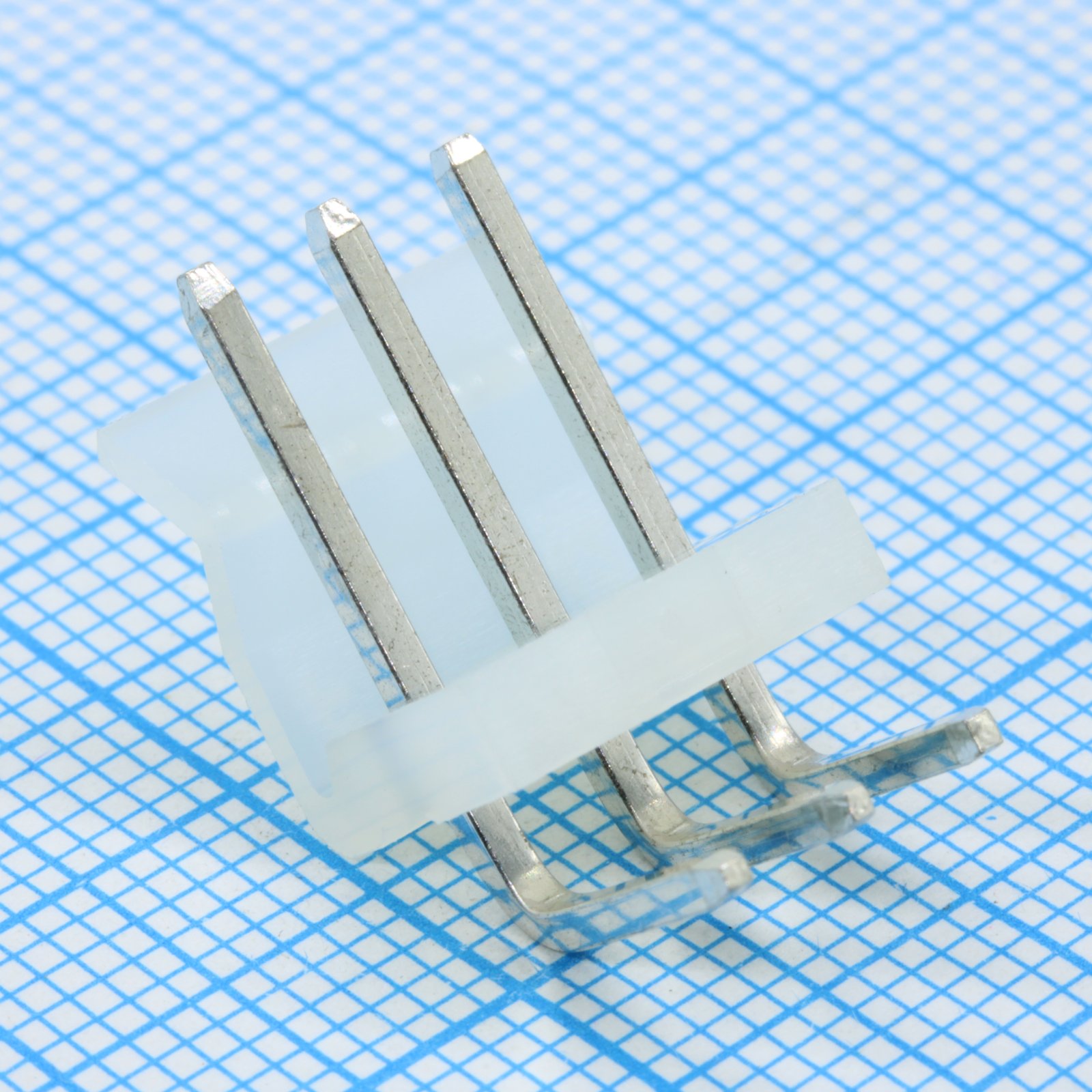

Разъем CONNFLY DS1072-3MRT6 (PWL-03R) — это угловой штыревой соединитель типа «папа» для установки на плату. Модель выполнена с шагом контактов 3,96 мм и имеет 3 позиции, что обеспечивает надежное соединение в силовых и сигнальных цепях. Относится к серии PHU PWL HPB, предназначен для применения в промышленной электронике и бытовой технике.
Технические характеристики
| Шаг | 3.96mm |
| Шаг | 2.54 мм |
| Wire od | 1.3~2.8mm |
| Размеры | Ширина корпуса: 5.6mm; Высота корпуса: 6.7mm; Contact width: 1.14±0.05mm; Overall length 2 contacts: 13.8mm; Overall length 3 contacts: 11.5mm; Overall length 4 contacts: 10.6mm; Overall length 5 contacts: 8.3mm; Overall length 6 contacts: 5.8mm; Overall length 7 contacts: 16.2mm; Overall length 8 contacts: 3.96mm; Overall length 9 contacts: 2.7mm; Overall length 10 contacts: 3mm; Overall length 11 contacts: 5.3mm; Overall length 12 contacts: 6mm; Overall length 13 contacts: 7mm; Overall length 14 contacts: 71mm; Overall length 15 contacts: 7.3mm; Overall length 16 contacts: 9.2mm; Overall length 17 contacts: 9.7mm; Overall length 18 contacts: 9.7mm; Overall length 19 contacts: 9.2mm; Overall length 20 contacts: 3.5mm; Overall length 21 contacts: 3.96mm |
| Корпус | DIP-6 |
| Тип монтажа | Выводной |
| Цвет корпуса | Прозрачный |
| Тип монтажа | Right Angle |
| Ном. ток | 7A (18AWG) |
| Ном. напряжение | 250V |
| Тип разъема | вилка |
| Диапазон проводов AWG | AWG#24~#18 |
| Сечение провода мм2 | 0.2~0.75mm² |
| Покрытие контакта | Tin |
| Материал корпуса | NYLON 66 |
| Темп. диапазон | -25~+85°C |
| Сопр. контакта | 30mΩ Max |
| Число контактов | 2 to 18 |
| Выдерживаемое напряжение | 1000V AC 1 minute |
| Сопр. изоляции | 1000MΩ Min |
| Pcb layout hole diameter | Ø1.8mm |
| Recommended pcb thickness | 1.6mm |
| Кол-во контактов | 6 |
