Разъемы / шаг 3,96 PHU PWL HPB / папа 2 на плату угол / PWL-02R (DS1072-2MRT6)
У поставщика
ПроизводительCONNFLY
КатегорияDIP панельки для микросхем
У поставщиков
4 361 шт.
Норм. уп.: 1000
Цены поставщиков
Склад 13
В наличии:4 180 шт
Срок поставки: до недели
Норм. уп.: 1000
Минимальная партия: 134 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 5,19 |
| от 348 | 4,40 |
| от 696 | 3,75 |
| от 2 000 | 3,25 |
| от 3 000 | 2,93 |
Склад 14
В наличии:180 шт.
Срок поставки: до 7 дн.
Норм. уп.: 1000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 000 | 2,82 |
Склад 39
В наличии:1 шт.
Срок поставки: до недели
Норм. уп.: 1000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 4,48 |
| от 956 | 3,67 |
| от 1 580 | 3,23 |
| от 2 609 | 2,87 |
| от 4 337 | 2,63 |
Описание

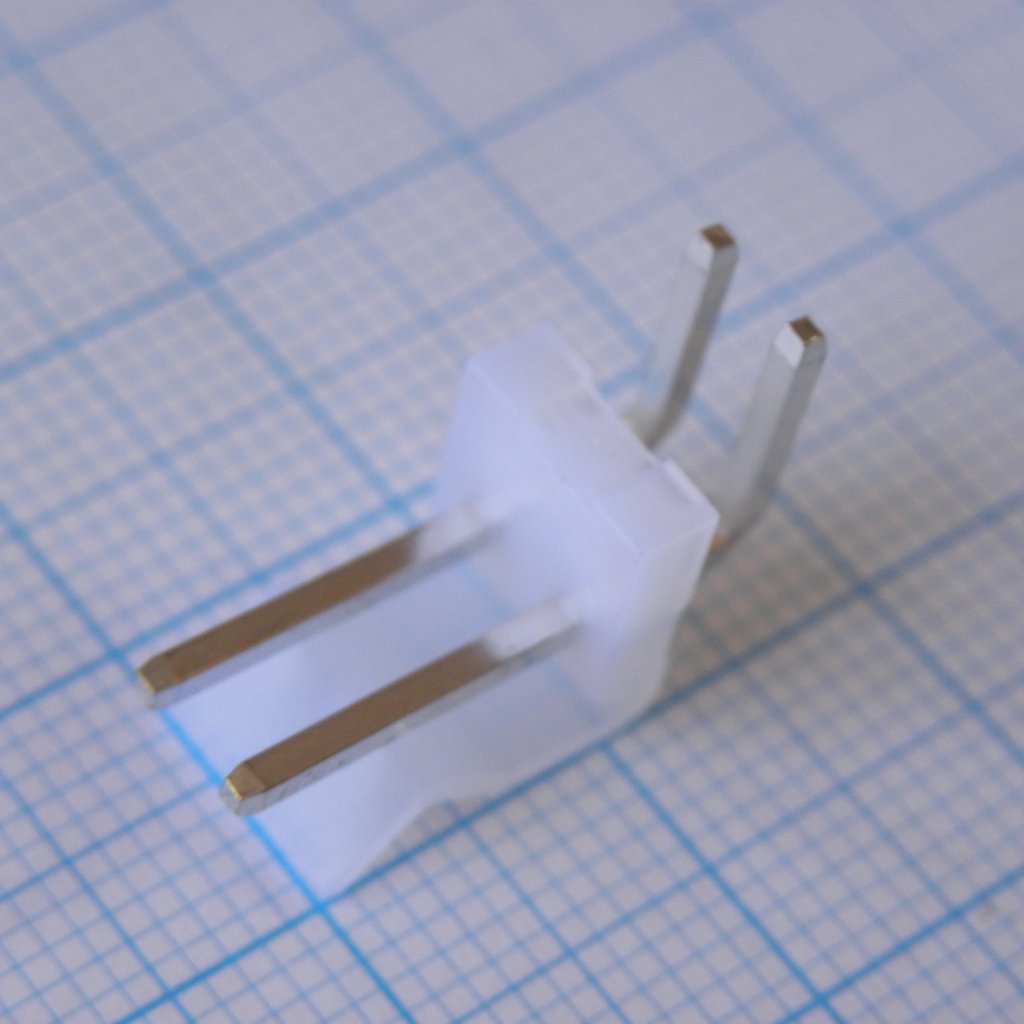

Разъем CONNFLY DS1072-2MRT6 (PWL-02R) — это двухконтактный штыревой соединитель типа «папа» для монтажа на плату под углом 90 градусов. Выполнен в корпусе с шагом контактов 3,96 мм, что обеспечивает надежное соединение в цепях питания и сигнальных линиях. Применяется в промышленной электронике, бытовой технике и устройствах автоматизации для коммутации силовых и управляющих цепей.
Технические характеристики
| Шаг | 3.96mm |
| Серия | DS1072 |
| Шаг | 2.54 мм |
| Wire od | 1.3~2.8 mm |
| Тип монтажа | Выводной |
| Описание | P.C.B Connector Pitch 3.96mm, Male Right Angle |
| Tolerance x | ±0.60 |
| Корпус | DIP-8 |
| Dimension 2 7 | 2.7mm |
| Dimension 2 9 | 2.9mm |
| Dimension 3 5 | 3.5mm |
| Dimension 3 7 | 3.7mm |
| Dimension 5 8 | 5.8mm |
| Dimension 6 5 | 6.5mm |
| Dimension 7 6 | 7.6mm |
| Dimension 8 3 | 8.3mm |
| Dimension 9 7 | 9.7mm |
| Цвет корпуса | Прозрачный |
| Тип монтажа | Right Angle |
| Ном. ток | 7A (18AWG) |
| Ном. напряжение | 250V |
| Тип разъема | вилка |
| Dimension 10 6 | 10.6mm |
| Dimension 11 5 | 11.5mm |
| Dimension 13 8 | 13.8mm |
| Dimension 16 2 | 16.2mm |
| Номер чертежа | C-DS1072-XXXXX-D |
| Tolerance x xx | ±0.38 |
| Диапазон проводов AWG | 24~18 AWG |
| Покрытие контакта | Tin |
| Dimension 17 42 | 17.42mm |
| Pin square size | 1.14±0.05 mm |
| Допуск угла | ±5° |
| Tolerance x xxx | ±0.25 |
| Материал корпуса | NYLON 66 |
| Plating code tin | 6 |
| Dimension N pitch | N*3.96 |
| Plating code gold | 8 |
| Темп. диапазон | -25 to +85°C |
| Сопр. контакта | < 30mOhm |
| Datasheet revision | B |
| Housing color code | T |
| Число контактов | 2 to 13 |
| Product number code | DS1072-XXXXXX |
| Mounting type code R | Right Angle |
| Mounting type code V | V/T type |
| Tolerance projection | +3° |
| Выдерживаемое напряжение | 1000V AC 1 minute |
| Connector type code M | вилка |
| Сопр. изоляции | > 1000MOhm |
| Wire range section area | 0.2~0.75 mm2 |
| Recommended pcb thickness | 1.6mm |
| Tolerance angle precision | ±2° |
| Кол-во контактов | 8 |
| Dimension contact pitch formula | (N-1)*3.96 |
| Dimension overall length formula | (N-1)*3.96+4.76 |
