Разъемы / шаг 3,96 PHU PWL HPB / папа 14 на плату угол / PWL-14R (DS1072-14MRT6)
У поставщика
ПроизводительCONNFLY
КатегорияDIP панельки для микросхем
У поставщиков
249 шт.
Норм. уп.: 200
Цены поставщиков
Склад 13
В наличии:200 шт
Срок поставки: до недели
Норм. уп.: 200
Минимальная партия: 22 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 31,98 |
| от 34 | 30,21 |
| от 68 | 28,47 |
| от 136 | 27,08 |
| от 400 | 26,34 |
Склад 14
В наличии:49 шт.
Срок поставки: до 7 дн.
Норм. уп.: 200
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 200 | 23,61 |
Описание

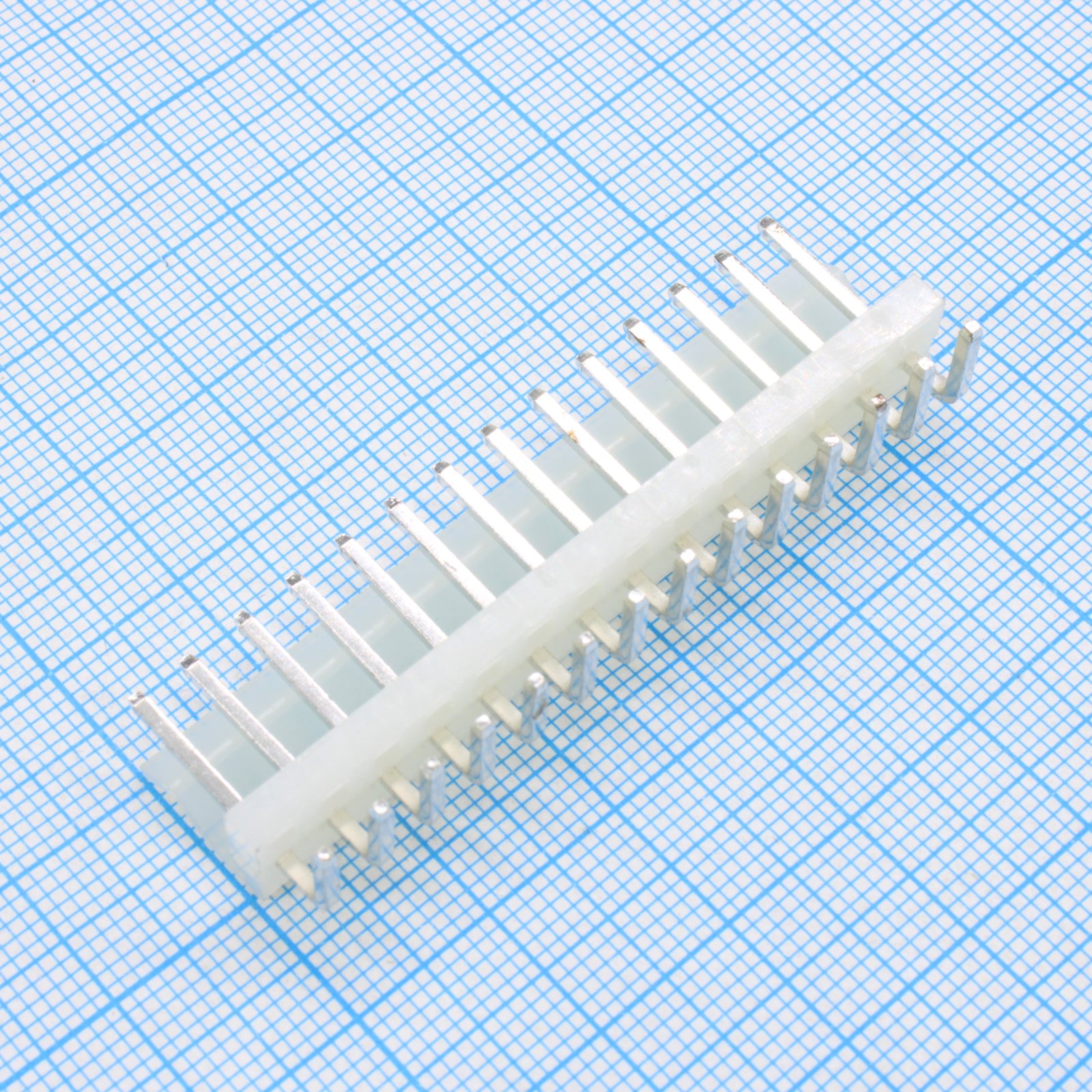

Разъем CONNFLY DS1072-14MRT6 (PWL-14R) представляет собой угловой штыревой соединитель типа «папа» для установки на плату. Модель выполнена с шагом контактов 3,96 мм и рассчитана на 14 позиций, что обеспечивает надежное соединение в силовых и сигнальных цепях. Изделие относится к серии PHU PWL HPB, отличается прочной конструкцией и подходит для коммутации в блоках питания, промышленной автоматике и бытовой технике.
Технические характеристики
| Шаг | 3.96mm |
| Шаг | 2.54 мм |
| Wire od | 1.3~2.8mm |
| Тип монтажа | Выводной |
| Корпус | DIP-14 |
| Цвет корпуса | Прозрачный |
| Тип монтажа | Right Angle |
| Ном. ток | 7A (18AWG) |
| Ном. напряжение | 250V |
| Тип разъема | вилка |
| Диапазон проводов AWG | AWG#24~#18 |
| Покрытие контакта | Tin |
| Материал корпуса | NYLON 66 |
| Темп. диапазон | -25~+85°C |
| Сопр. контакта | 30mΩ Max |
| Число контактов | 2 to 18 |
| Выдерживаемое напряжение | 1000V AC 1 minute |
| Сопр. изоляции | 1000MΩ Min |
| Dimension contact width | 1.14±0.05mm |
| Dimension pitch formula | (N-1)*3.96+4.24 |
| Wire range section area | 0.2~0.75mm² |
| Pcb layout hole diameter | Ø1.8mm |
| Recommended pcb thickness | 1.6mm |
| Dimension total length formula | N*3.96 |
| Кол-во контактов | 14 |
