Разъемы / шаг 3,96 PHU PWL HPB / папа 11 на плату / PWL-11 (DS1072-11MVT6)
У поставщика
ПроизводительCONNFLY
КатегорияDIP панельки для микросхем
У поставщиков
1 609 шт.
Норм. уп.: 500
Цены поставщиков
Склад 14
В наличии:1 300 шт.
Срок поставки: до 7 дн.
Норм. уп.: 500
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 500 | 9,86 |
Склад 13
В наличии:309 шт
Срок поставки: до недели
Норм. уп.: 1000
Минимальная партия: 66 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 10,53 |
| от 62 | 9,89 |
| от 123 | 9,12 |
| от 245 | 8,28 |
| от 489 | 7,54 |
Описание

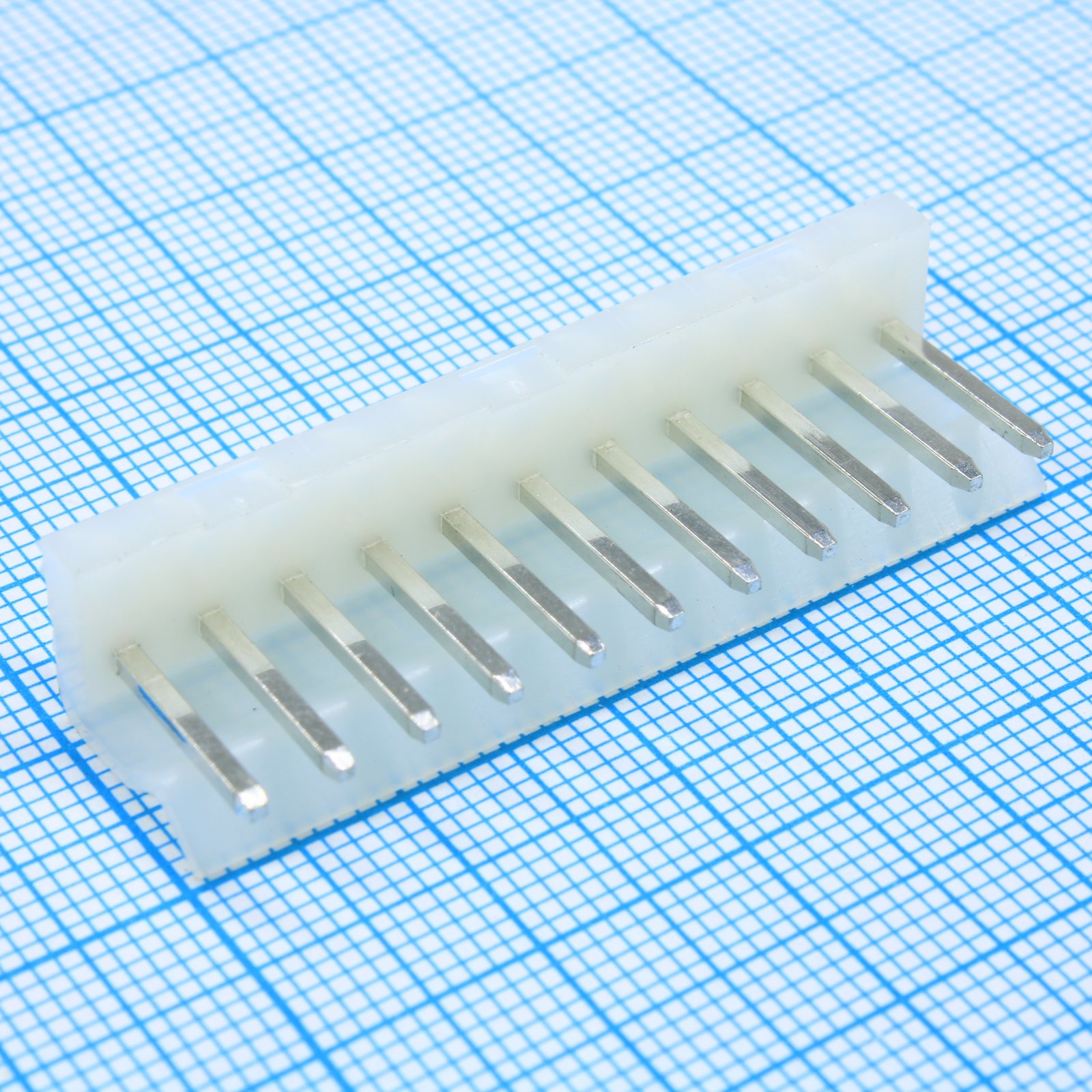

Разъем CONNFLY серии PHU PWL HPB с шагом контактов 3,96 мм. Это прямой папа на плату с 11 выводами (модель PWL-11). Предназначен для надежного соединения в силовых цепях и промышленной электронике, где требуется высокая токовая нагрузка. Конструкция обеспечивает простой монтаж и устойчивость к вибрациям.
Технические характеристики
| Шаг | 3.96mm |
| Серия | DS1072 |
| Шаг | 2.54 мм |
| Wire od | 1.3~2.8 mm |
| Тип монтажа | Выводной |
| Описание | P.C.B Connector Pitch 3.96mm, Male Right Angle / V/T Type |
| Tolerance x | ±0.60 |
| Корпус | DIP-6 |
| Dimension 2 7 | 2.7mm |
| Dimension 2 9 | 2.9mm |
| Dimension 3 5 | 3.5mm |
| Dimension 3 7 | 3.7mm |
| Dimension 5 8 | 5.8mm |
| Dimension 6 5 | 6.5mm |
| Dimension 7 6 | 7.6mm |
| Dimension 8 3 | 8.3mm |
| Dimension 9 7 | 9.7mm |
| Цвет корпуса | Прозрачный |
| Тип монтажа | Right Angle / V/T type |
| Ном. ток | 7A (18AWG) |
| Ном. напряжение | 250V |
| Тип разъема | вилка |
| Dimension 10 6 | 10.6mm |
| Dimension 11 5 | 11.5mm |
| Dimension 13 8 | 13.8mm |
| Dimension 16 2 | 16.2mm |
| Dimension 1 14 | 1.14mm |
| Номер чертежа | C-DS1072-XXXXX-D |
| Tolerance x xx | ±0.38 |
| Диапазон проводов AWG | 24~18 AWG |
| Допуск угла | ±5° / +3° / ±2° |
| Покрытие контакта | Tin (6) / Full gold flash (8) |
| Dimension 17 42 | 17.42mm |
| Pin square size | SQ1.14±0.05 mm |
| Tolerance x xxx | ±0.25 |
| Материал корпуса | NYLON 66 |
| Dimension N pitch | N*3.96 |
| Темп. диапазон | -25 ~ +85°C |
| Сопр. контакта | < 30mΩ |
| Число контактов | 2 to 13 |
| Product number code | DS1072-xxxxxx |
| Выдерживаемое напряжение | 1000V AC 1 minute |
| Сопр. изоляции | > 1000MΩ |
| Wire range section area | 0.2~0.75 mm² |
| Recommended pcb thickness | 1.6mm |
| Product number code breakdown | Цвет корпуса: T: Transparent; Тип монтажа: R: Right Angle, V: V/T type; No of contact: 2 to 13; Тип разъема: M: Male; Покрытие контакта: 6: Tin, 8: Full gold flash |
| Dimension total length formula | (N-1)*3.96+4.76 |
| Кол-во контактов | 6 |
| Dimension contact pitch formula | (N-1)*3.96 |
