Разъемы / шаг 2,54 мм тип HU / вилка на плату 2.54 мм угловая / WF-02R (DS1070-2MRV6A)
У поставщика
У поставщиков
35 985 шт.
Норм. уп.: 250
Цены поставщиков
Склад 39
В наличии:23 354 шт.
Срок поставки: до недели
Норм. уп.: 2000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1,76 |
| от 2 185 | 1,41 |
| от 3 674 | 1,22 |
| от 6 157 | 1,07 |
| от 10 228 | 0,96 |
Склад 13
В наличии:8 831 шт
Срок поставки: до недели
Норм. уп.: 2000
Минимальная партия: 298 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 2,32 |
| от 746 | 1,87 |
| от 1 492 | 1,51 |
| от 4 000 | 1,25 |
| от 6 000 | 1,11 |
Склад 16
В наличии:2 726 шт.
Срок поставки: до недели
Норм. уп.: 5000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 0,76 |
Склад 14
В наличии:1 024 шт.
Срок поставки: до 7 дн.
Норм. уп.: 2000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 2 000 | 1,38 |
Склад 12
В наличии:50 шт
Срок поставки: до недели
Норм. уп.: 250
Минимальная партия: 50 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 4,14 |
| от 250 | 2,74 |
| от 2 500 | 1,79 |
Описание

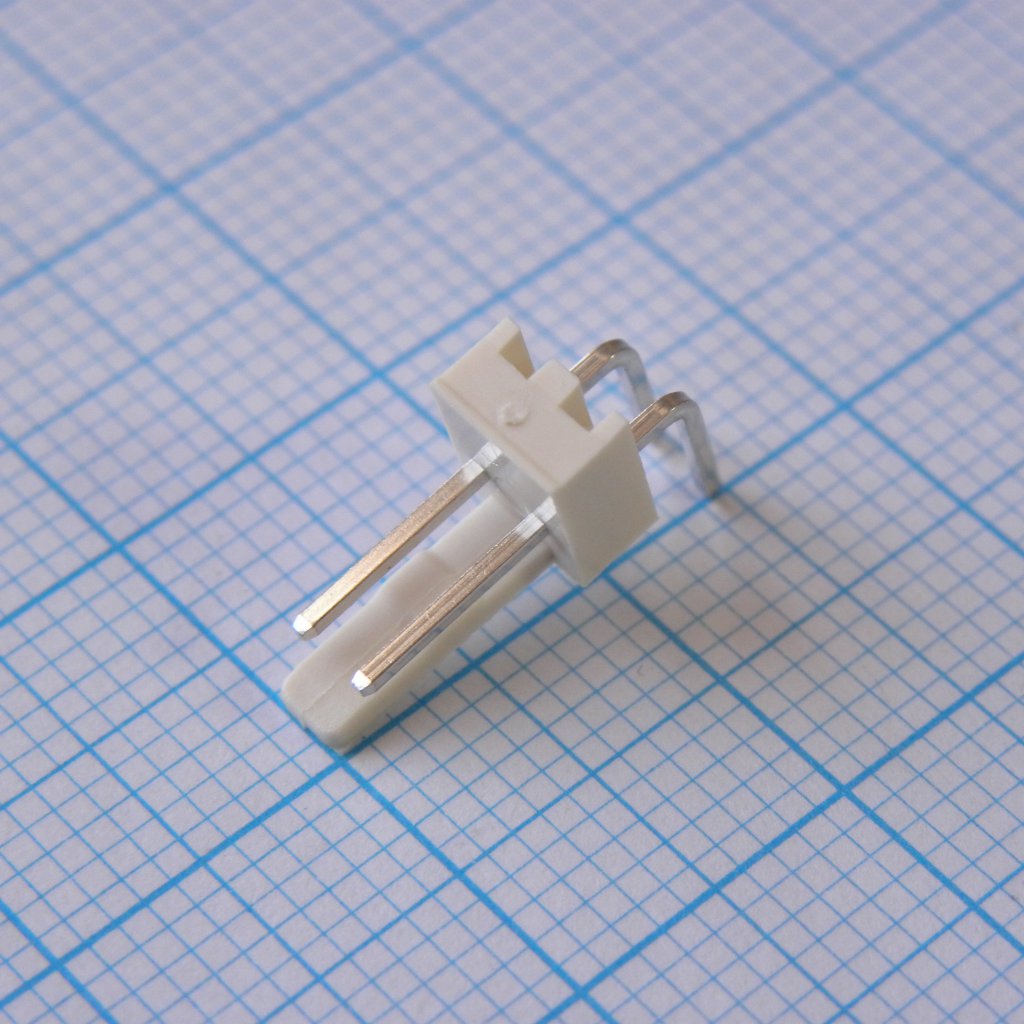

Разъем CONNFLY DS1070-2MRV6A представляет собой угловую вилку на плату типа HU с шагом контактов 2,54 мм. Модель WF-02R предназначена для надежного соединения в компактных электронных устройствах. Угловая конструкция обеспечивает удобство монтажа в ограниченном пространстве, а стандартный шаг гарантирует совместимость с большинством макетных плат и разъемов.
Технические характеристики
| Цвет | слоновая кость |
| Шаг | 2.54mm |
| Серия | DS1070 |
| Ток, А | 3 |
| Корпус | P.C.B CONNECTOR Pitch 2.54mm |
| Покрытие | Tin |
| Напряжение, В | 250 |
| Wire od | 1.2~2.1mm |
| Размер вывода | 0.64mm square |
| Допуск, % | 0,6 |
| Размеры | 11.5mm x 8.0mm x 7.15mm |
| Диапазон проводов | AWG 28-18 |
| Код продукта | DS1070-2MRV6A |
| Цвет корпуса | слоновая кость |
| Тип монтажа | THT |
| Тип разъема | Male Right Angle |
| Ном. ток | 3A |
| Способ монтажа | Right Angle |
| Ном. напряжение | 250V |
| Покрытие контакта | Tin |
| Материал контакта | Медный сплав |
| Материал корпуса | NYLON 66 |
| Темп. диапазон | -25 to +85°C |
| Wire section area | 0.2~0.75mm² |
| Сопр. контакта | 30mΩ |
| Число контактов | 2 |
| Выдерживаемое напряжение | 500V AC |
| Примечание | WF-02R |
| Сопр. изоляции | >1000MΩ |
| Тип упаковки | Bulk (россыпь) |
| Описание (англ.) | 2510 CONNCETOR PITCH 2.54mm |
