Разъемы / шаг 2,54 мм тип HU / питания 2,54мм папа на плату / WF-16 (DS1070-16MVV6)
У поставщика
У поставщиков
5 800 шт.
Норм. уп.: 500
Цены поставщиков
Склад 13
В наличии:3 261 шт
Срок поставки: до недели
Норм. уп.: 500
Минимальная партия: 80 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 8,77 |
| от 129 | 8,15 |
| от 258 | 7,48 |
| от 500 | 6,81 |
| от 1 500 | 6,31 |
Склад 39
В наличии:1 922 шт.
Срок поставки: до недели
Норм. уп.: 500
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 3,65 |
Склад 14
В наличии:617 шт.
Срок поставки: до 7 дн.
Норм. уп.: 500
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 500 | 7,33 |
Описание

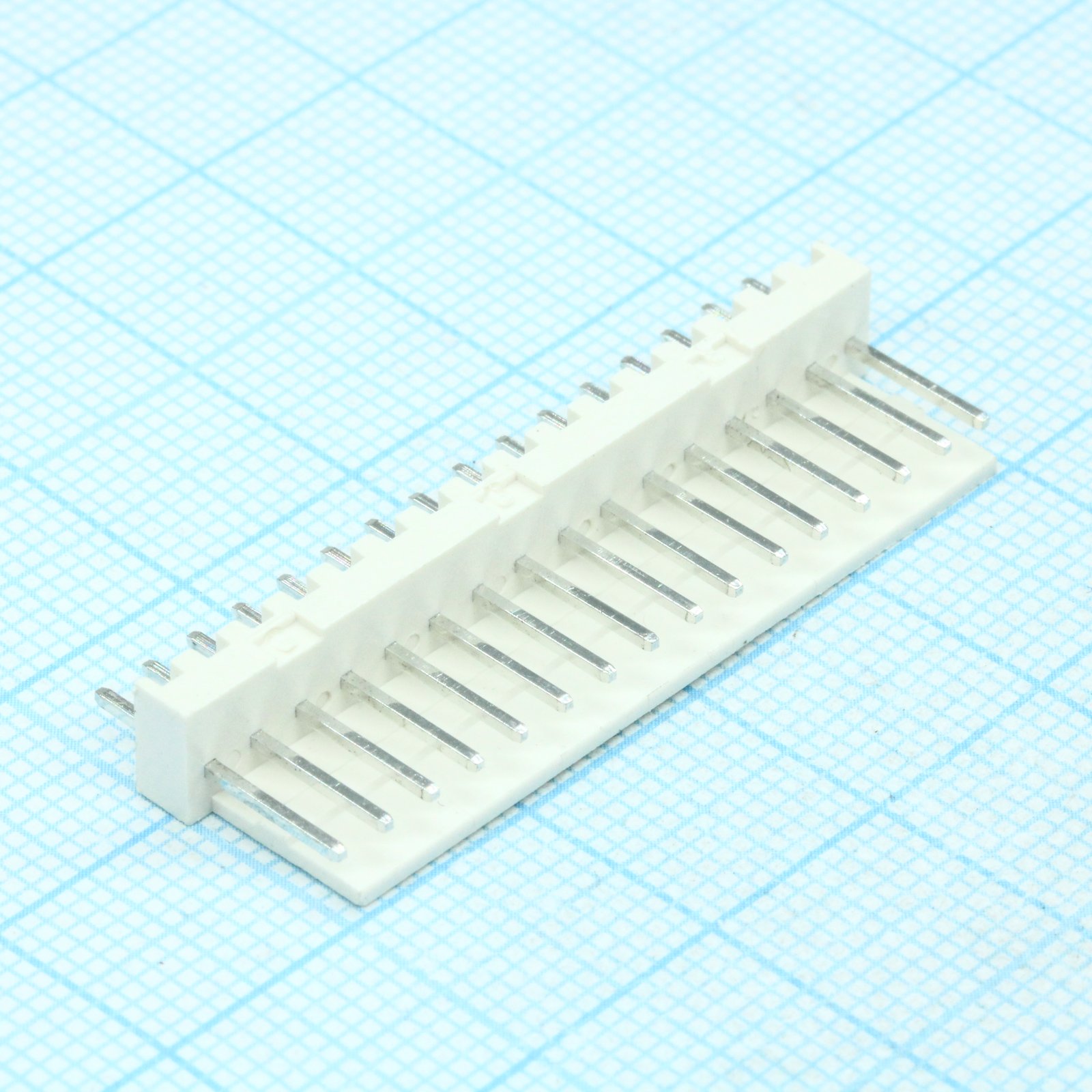

Разъем CONNFLY DS1070-16MVV6 — это 16-контактный штыревой соединитель (тип «папа») для монтажа на плату. Модель выполнена с шагом контактов 2,54 мм и относится к серии HU, предназначенной для подачи питания. Изделие отличается надежной фиксацией и подходит для создания разъемных соединений в блоках питания и промышленной электронике.
Технические характеристики
| Шаг | 2.54mm |
| Серия | DS1070 |
| Тип | Джампер |
| Wire od | 1.2~2.1mm |
| Размеры | 3.4: mm; 3.5: mm; 3.8: mm; 4.9: mm; 5.8: mm; 6.0: mm; 7.5: mm; 8.3: mm; 9.8: mm; 11.5: mm; 13.2: mm; 3.00: mm; 7.15: mm; N*2.54: mm; (N-1)*2.54: mm; N*2.54+0.66: mm |
| Pin square | 0.64±0.05mm |
| Корпус | DIP-6 |
| Тип монтажа | Выводной |
| Цвет корпуса | слоновая кость |
| Тип монтажа | Right Angle |
| Ном. ток | 3A |
| Ном. напряжение | 250V |
| Тип разъема | вилка |
| Номер чертежа | C-DS1070-XXXXXX-B |
| Диапазон проводов AWG | 28~18 |
| Сечение провода мм2 | 0.2~0.75 |
| Покрытие контакта | Tin |
| Материал контакта | Медный сплав |
| Материал корпуса | NYLON 66 |
| Общий допуск | X.X: ±0.60; X.XX: ±0.38; X.XXX: ±0.25; Угол: ±5° / ±3° / ±2° |
| Темп. диапазон | -25~+85°C |
| Сопр. контакта | <30mΩ |
| Число контактов | 2 to 20 |
| Product number code | DS1070-16MVV6 |
| Выдерживаемое напряжение | 500V AC 1 minute |
| Сопр. изоляции | >1000MΩ |
